Подключение18
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных ниже соединительных кабелей могут не входить в комплект
поставки данного проектора (см. "Комплектация" на стр. 8). Они доступны для
приобретения в магазинах электронных товаров.
• Подробное описание способов подключения см. на стр. 19-23.
• Комбинации подключения активного аудиосигнала см. по соответствующим меткам
на рисунке.

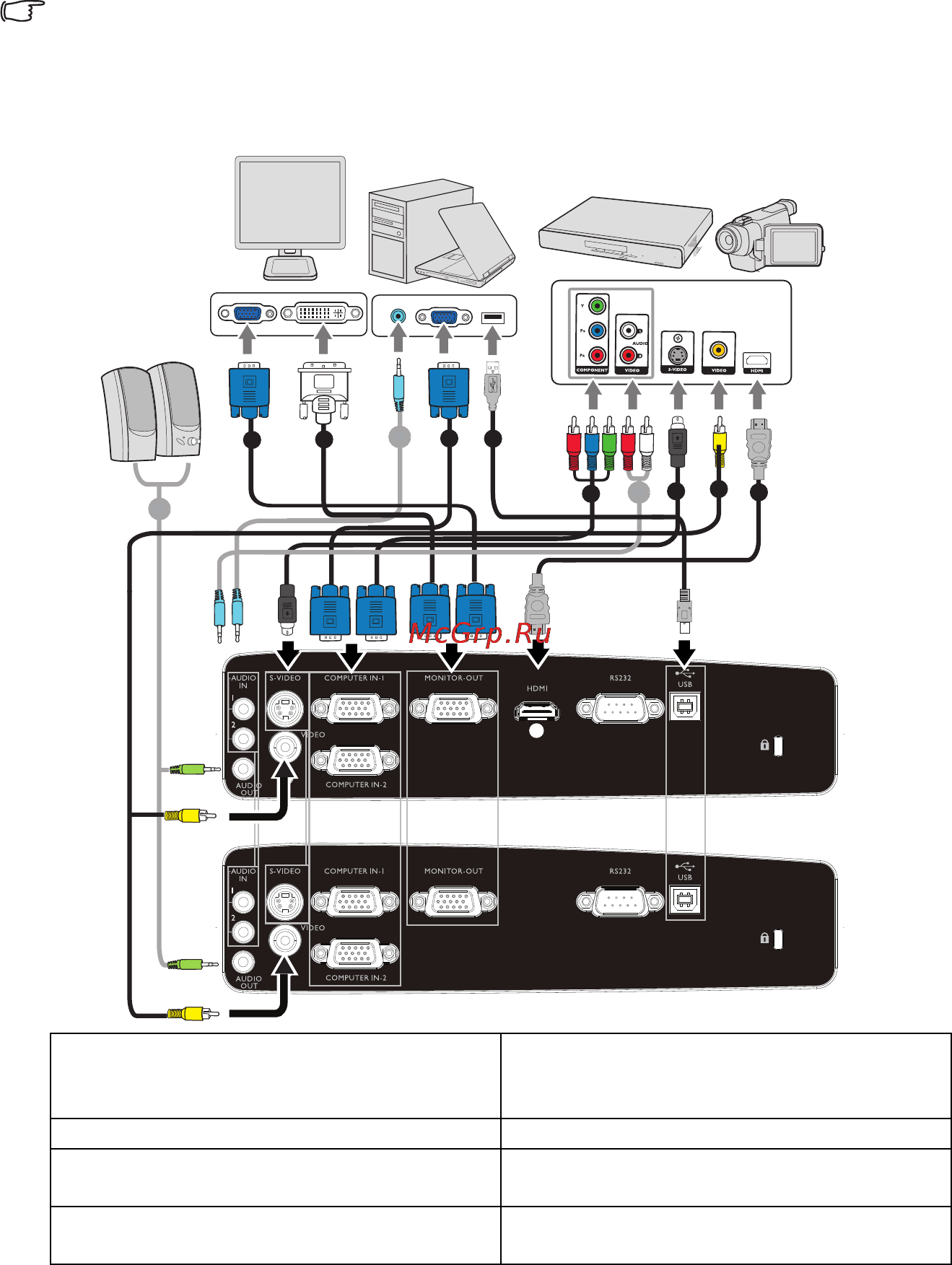

1. Аудиокабель 5. Соединительный кабель для
подключения разъема компонентного
видеосигнала к разъему VGA (DSub)
2. Кабель VGA 6. Кабель S-Video
3. Кабель для соединения разъемов
VGA и DVI-A
7. Видеокабель
4. Кабель USB 8. Кабель HDMI (модели MS517/MX518/
MW519)
3
7
5
6
8
1
1
1
2
2
4
1
1
2
1
1
2
1
1
2
1
1
2
MS517/MX518/MW519
MS517F/MX518F
