Подключение20
Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее все способы подключения
обеспечивают различное качество видеосигнала. Наиболее вероятно, что
выбранный способ подключения будет зависеть от наличия соответствующих
разъемов как на проекторе, так и на источнике видеосигнала (см. ниже):

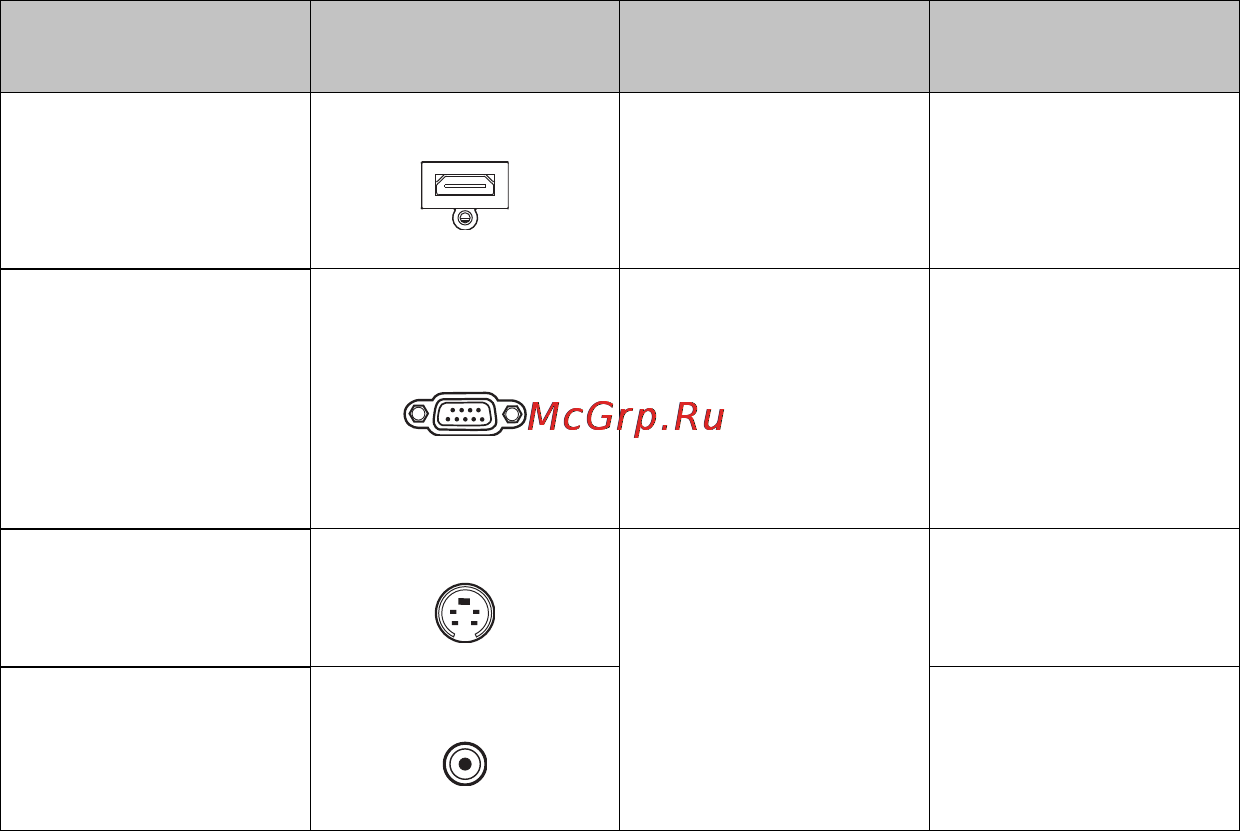

Наименование
разъема
Вид разъема Ссылка на
описание
Качество картинки
HDMI
HDMI
"Подключение
устройства-
источника сигнала
HDMI" на стр. 21
самое лучшее
Компонентный
видеосигнал
КОМПЬЮТЕР
"Подключение
устройства-
источника
компонентного
видеосигнала" на
стр. 22
улучшенное
S-Video
S-VIDEO "Подключение
устройства-
источника сигнала
S-Video или
композитного
видеосигнала" на
стр. 23
хорошее
Видео
ВИДЕО
Обычный
