Порядок работы
26

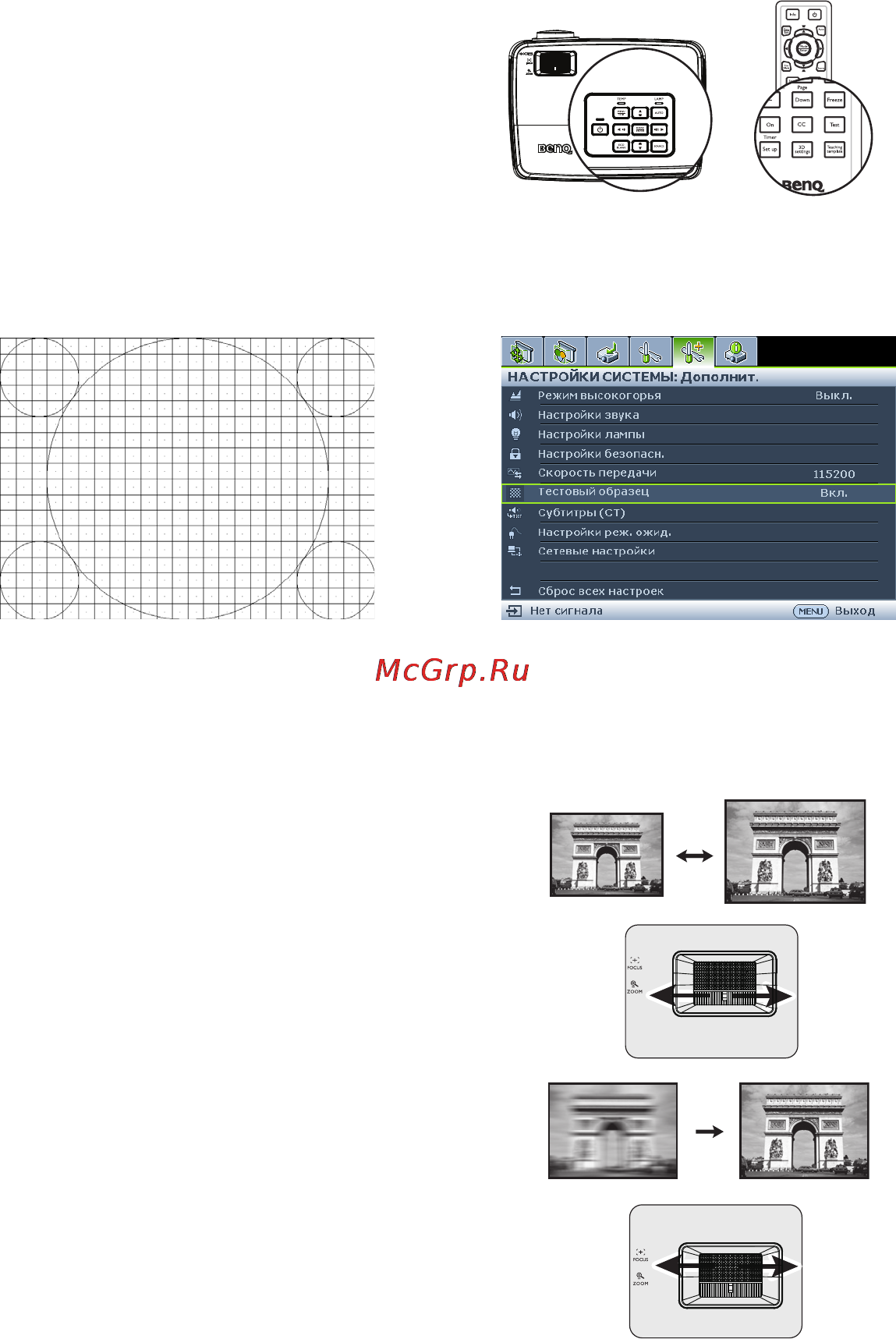

Использование встроенного тестового образца
Вы можете отрегулировать форму
изображения и фокус, отслеживая
содержание входного изображения или
пользуясь руководством по работе с
экранным меню встроенного тестового
образца в самом экранном меню или на
пульте ДУ, чтобы более точно
контролировать изменение формы.
Откройте экранное меню и перейдите в
меню НАСТРОЙКИ СИСТЕМЫ: Дополнит. > Тестовый образец > Вкл..
Нажмите
MODE/ENTER. На экране откроется страница Тестовый образец.
Точная настройка размера и резкости
изображения
1. Настройте требуемый размер
проецируемого изображения с
помощью регулятора масштаба.
2. Затем сфокусируйте изображение с
помощью регулятора фокуса.
