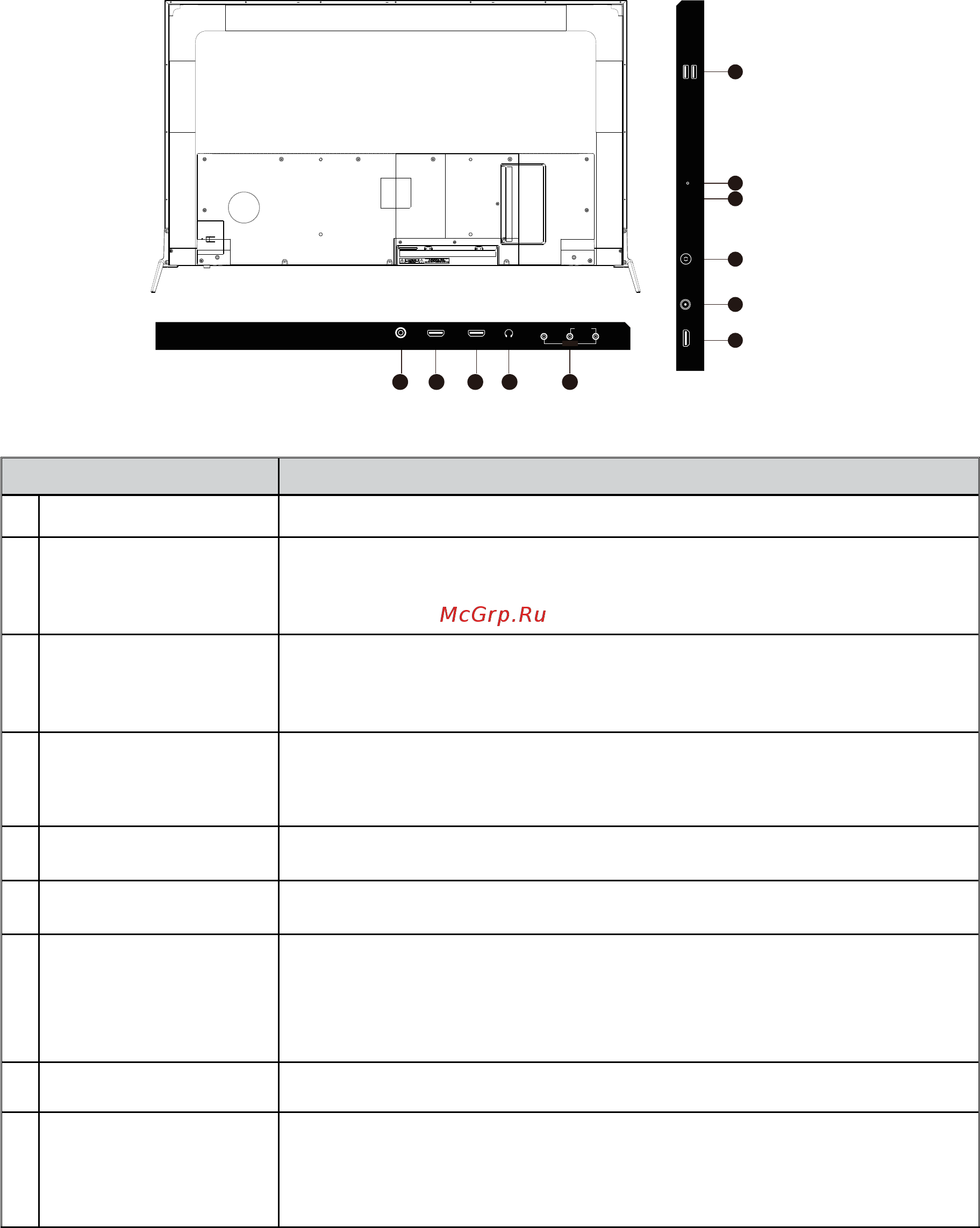

4. Загальний вигляд телевізора
Вигляд ззаду
9
Позначення Опис
1
COAX
Вход коаксиального аудио для цифрового стереооборудования.
2
HDMI
Порт HDMI для аудіо-відео пристроїв.
3
EARPHONE
Вхід для підключення навушників. При підключенні навушників, ви
можете слухати звук з телевізора через навушники.
*При підключенні навушників, динаміки телевізора будуть відключені
4
AV IN
Порт підключення зовнішнього пристрою до
композитних відео - (V) та аудіосигналів (L / R).
* L / R (Аудіо) роздається через YPbPr.
5
LNB Satellite IN
Вхід для підключення супутникового сигналу.
6
ANTENNA IN
Вхід для підключення кабелю і антени VHF / UHF.
7
CI SLOT
Слот для CI-карти. За допомогою CI-карти ви зможете
переглядати усі канали, на які підписані.
8
MINI YPbPr
Порт YPbPr для підключення аудіо/відео пристроїв.
9
USB
Вхід підключення USB пристроїв, таких як USB флеш карта.
R
L
VIDEO
AUDIO
AV IN
COAX
HDMI 1 HDMI 2
EARPHONE
1 2 2 3 4
2 5 6 7 8 9
HDMI 3
USB 2
USB 1
CI SLOT
MINI
YPBPR IN
ANTENNA IN
LNB Satellite IN
