ERGO LE55CU5030AK [12/112] Підключення зовнішніх пристроїв
![ERGO LE55CU5030AK [12/112] Підключення зовнішніх пристроїв](/views2/1620728/page12/bgc.png)
5. Підключення зовнішніх пристроїв

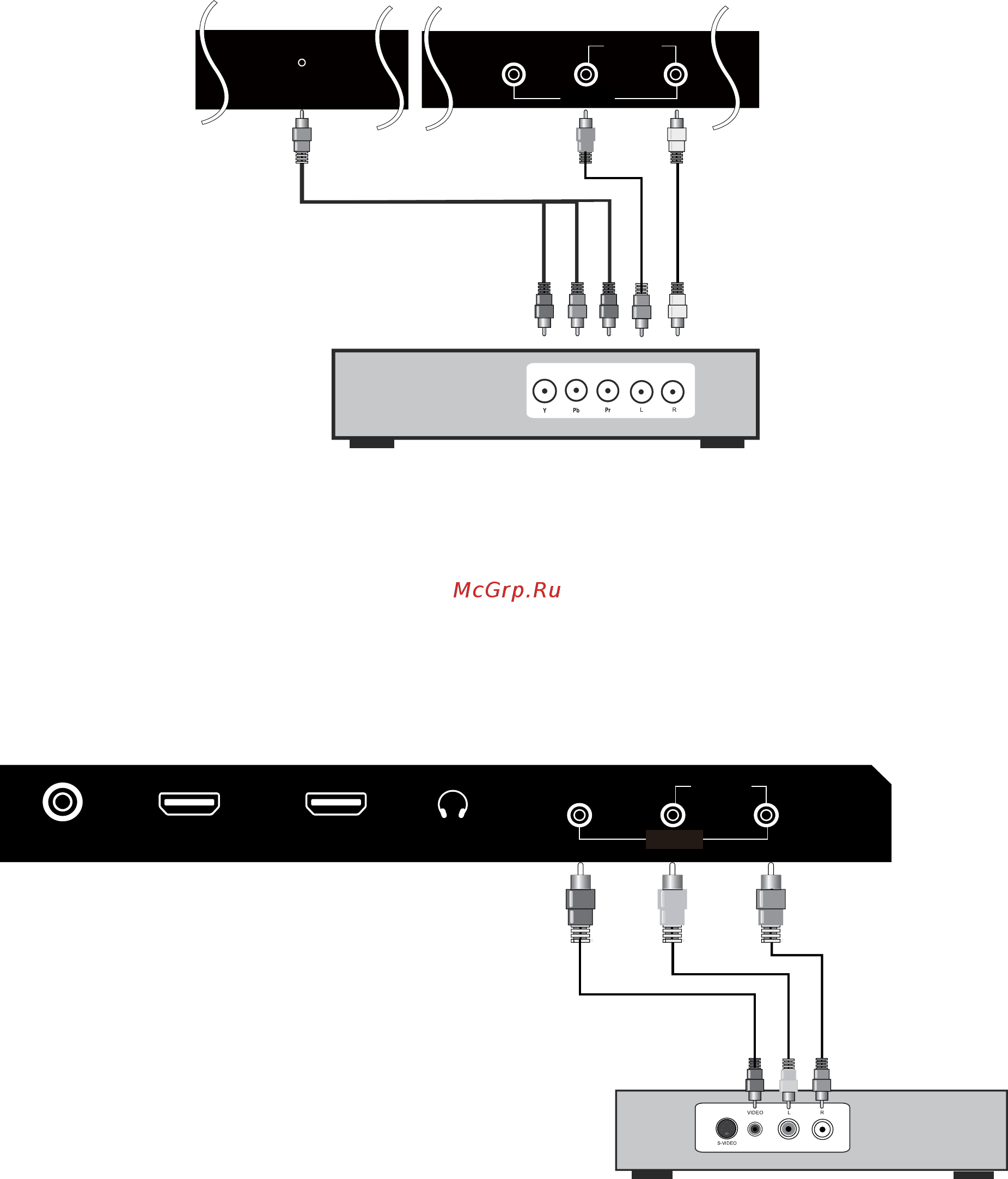

Підключення пристрою через компонентний інтерфейс (Y / Pb / Pr) + Аудіо L / R
11
Задня панель телевізора
Додаткові компонентні шнури
(не входять у комплект поставки)
Цифрова телеприставка,ігрова
консоль або DVD програвач
Кабелі Аудіо/Відео
(не входять у комплект поставки)
Підключення приладу через інтерфейс відео + аудіо L / R
Задня панель телевізора
Цифрова телеприставка,ігрова
консоль або DVD програвач
R
L
VIDEO
AUDIO
AV IN
CI SLOT
MINI
YPBPR IN
Задняя панель телевизора
R
L
VIDEO
AUDIO
AV IN
COAX
HDMI 1 HDMI 2
EARPHONE
