ERGO LE55CU5030AK [46/112] Установка жк телевизора

3. Установка ЖК-телевизора

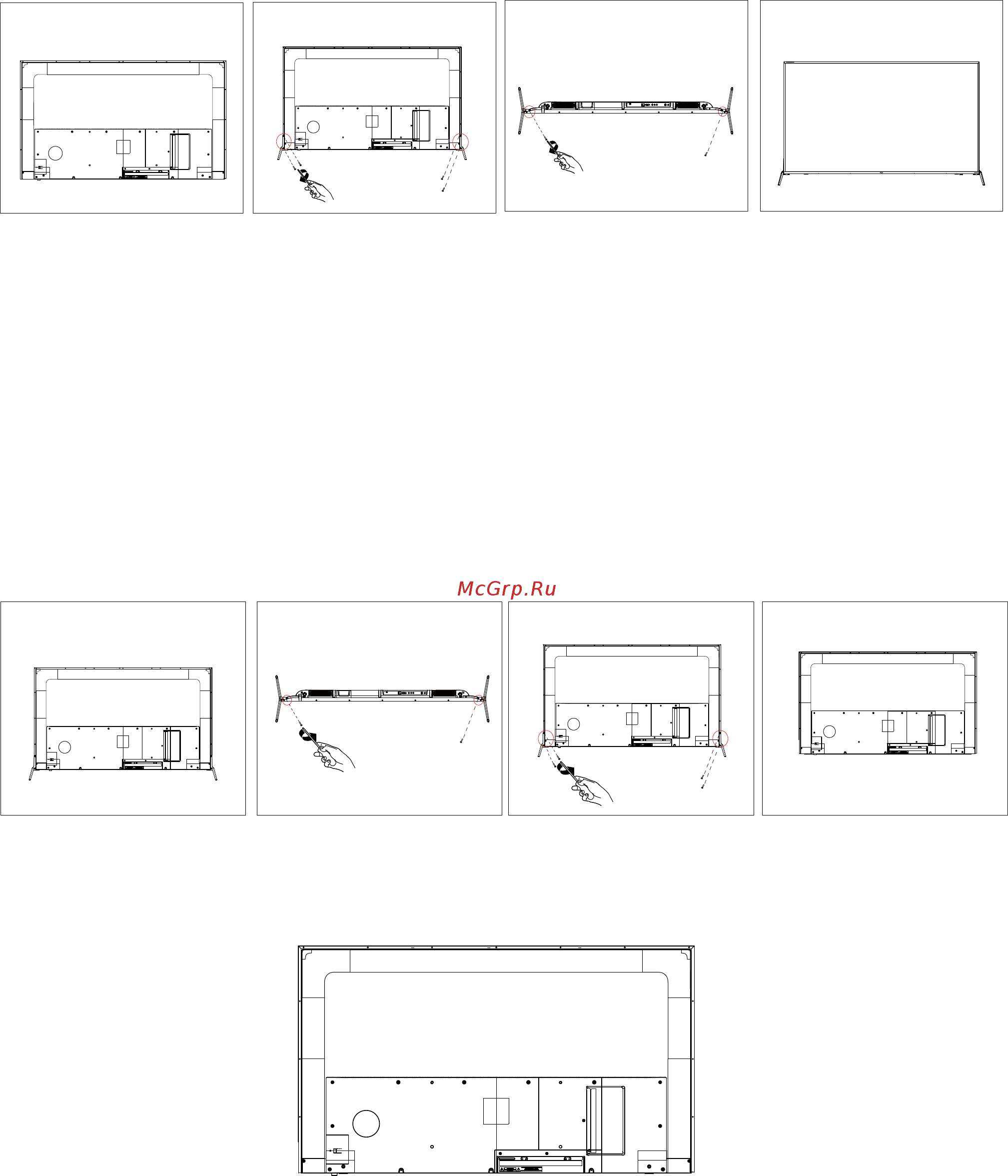

Установка подставки

1. Положите телевизор на мягкую поверхность экраном вниз. Расположите его так, как показано на

рис.1.

2. Закрепите кронштейн с подставкой к основанию телевизора с помощью 6 винтов (см. рис. 2, 3).

3. Поставьте телевизор, как показано на рис.4.

Отсоединение подставки

1. Положите телевизор на стол экраном вниз. Перед этим застелите стол мягкой тканью, чтоб избежать

царапания экрана. (см. рис 1)

2. Затем выкрутите 6 винтов. (см. рис. 2, 3)

3. Затем снимите подставку . (см рис. 4)

Рис. 1 Рис. 2

Рис. 3

Рис. 4

Рис. 1 Рис. 2 Рис. 3 Рис. 4

ВНИМАНИЕ:

• Снимите подставку перед установкой телевизора на кронштейне для настенного крепления (не прилагается),

выполнив действия, описанные выше.

• Расстояние между отверстиями составляет 200 x 400 мм по ширине и высоте. Надежно затяните винты (M6x10, не

прилагаются), следите, чтобы телевизор не наклонялся вперед. Не перезатягивайте винты.

Настенный монтаж
