30
3. INSTALLATION INSTRUCTIONS
3.1. Before installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 must be followed.
• Is the supply voltage suitable for the heater?
• The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig. 5 and table 2.
Note! Only one electrical heater may be installed in
the sauna room. The heater should be installed so
that the warning texts can be read without difficulty
after the installation.
Heater
Ofen
Output
Leistung
Dimensions(X/Y/Z, fig. 5)
Abmessungen (X/Y/Z, Abb 5)
Stones
Steine
Sauna room
Saunakabine
Weight
Vikt
Volume
Rauminhalt
Height
Höhe
kW mm kg max. kg
2.3.!
min. m³ max. m³ min. mm
SW45 4,5 430/260/610 11,1 20 3 6 1900
SW60 6,0 430/260/610 11,6 20 5 8 1900
SW80 8,0 430/260/700 13,6 20 7 12 1900
SW90 9,0 430/260/700 13,6 20 8 14 1900
SW45E 4,5 380/260/610 9,2 20 3 6 1900
SW60E 6,0 380/260/610 9,7 20 5 8 1900
SW90E 9,0 380/260/700 10,7 20 8 14 1900
Table 2. Installation details
Tabelle 2. Montageinformationen
min. mm
X
Z
Y
SW45, SW60, SW45E, SW60E : 490 mm
SW80, SW90, SW90E: 580 mm

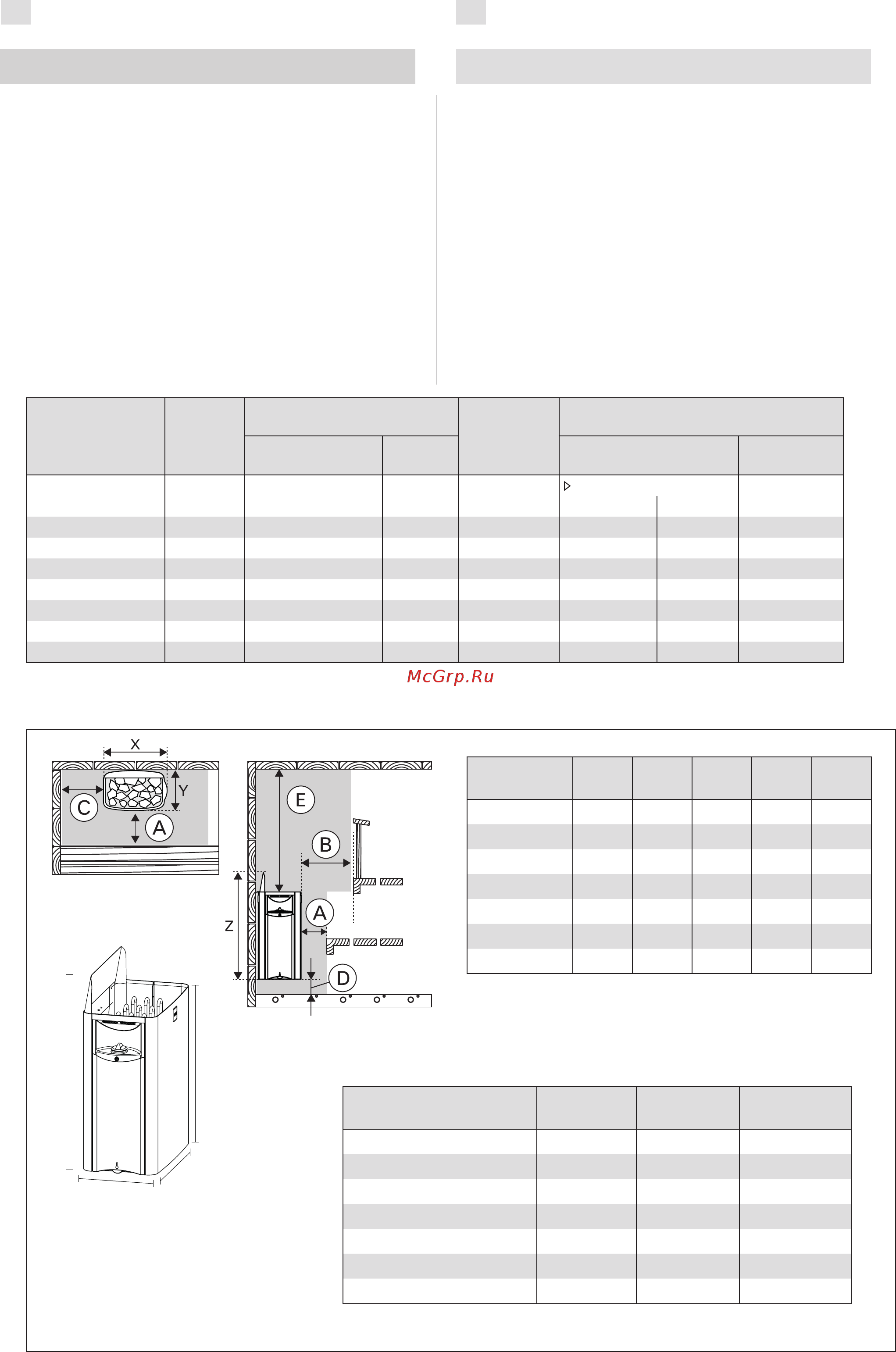

Figure 5. Minimum safety distances (all measurements in millimeters)
Abbildung 5. Minimale Sicherheitsabstände des Saunaofens (Maße in Millimeter)
Heater
Ofen
A B C D E
SW45 20 35 35 80 1200
SW60 30 40 40 80 1200
SW80 30 70 70 80 1200
SW90 30 70 80 80 1200
SW45E 20 35 35 80 1200
SW60E 30 40 50 80 1200
SW90E 30 80 80 80 1200
Min. space requirement
Min. Platzbedarf
C+X+C Y+A Height min.
Mindesthöhe
SW45 500 280 1900
SW60 510 290 1900
SW80 570 290 1900
SW90 590 290 1900
SW45E 450 280 1900
SW60E 480 290 1900
SW90E 540 290 1900
3. MONTAGEANWEISUNG
3.1. Vor der Montage
Lesen Sie die Montageanleitung, bevor Sie den Sau-
naofen installieren. Überprüfen Sie folgende Punkte:
• Ist der Ofen hinsichtlich seiner Kapazität und seines
Typen für die betreffende Kabine geeignet? Die in
Tabelle 2 angeführten Volumenwerte für die Sauna
dürfen weder über- noch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeignet?
• Der Standort des Ofens entspricht Abb. 5 sowie
den in Tabelle 2 angeführten Mindestwerten für die
Sicherheitsabstände.
Achtung! In einer Sauna darf stets nur ein Sau-
naofen montiert werden. Der Saunaofen ist so zu
montieren, dass die Warntexte nach der Montage
leicht gelesen werden können.
