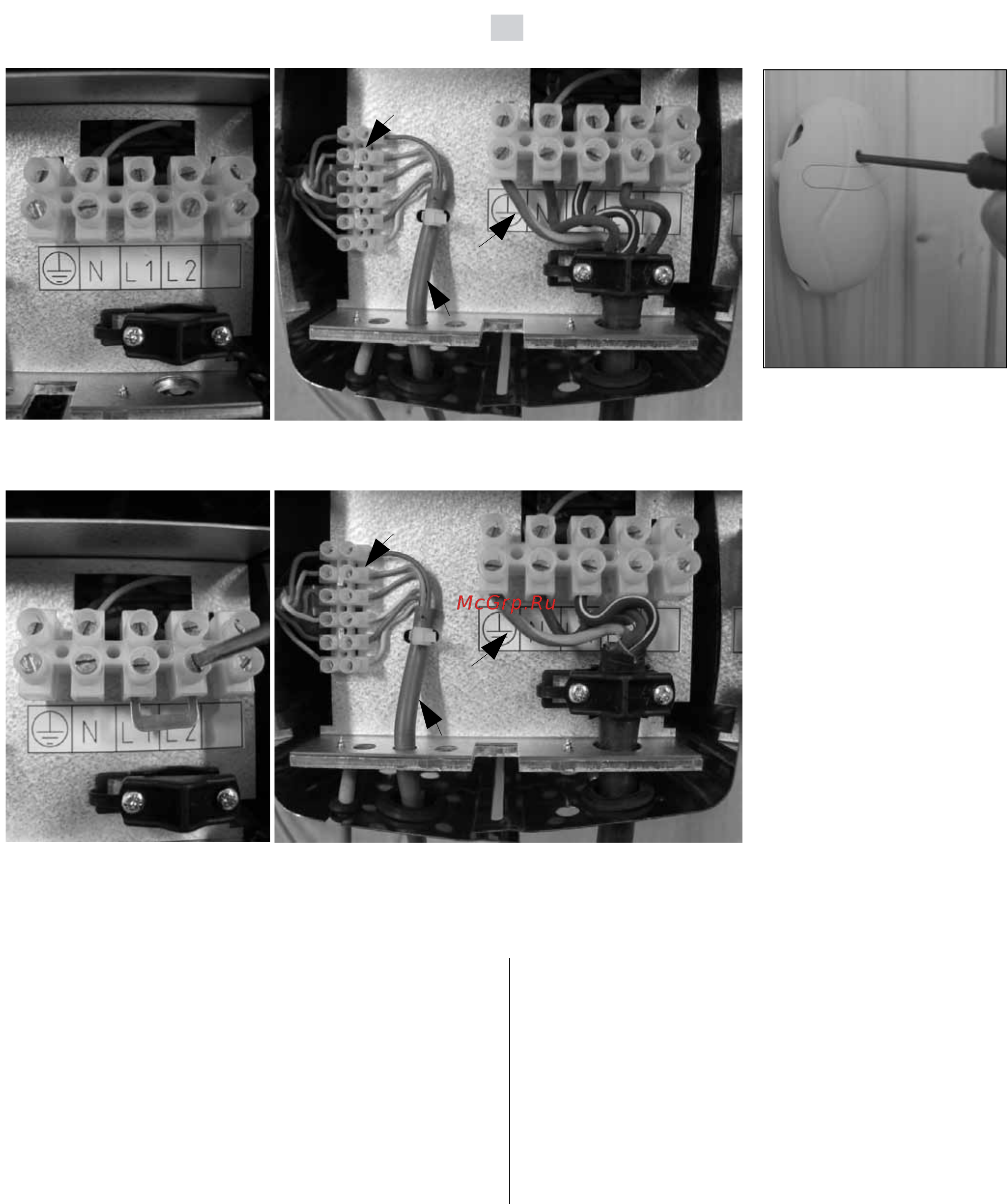

ни Рисунок 10 А и В 2 фазные электрические соединения каменки Рисунок 11 Кнопка сброса устройства защиты от перегрева Рисунок 10 С и й 1 фазное соединение каменки 3 7 Возвращение предохранителя от перегрева 3 8 Сопротивление изоляции электрокаменки Компоненты блока датчиков отслеживают функционирование блока управления В блоке датчиков находятся датчик температуры и устройство защиты от перегрева Температура отслеживается термистором с отрицательным температурным коэффициентом МТС кроме того имеется устройство защиты от перегрева которое можно сбросить после срабатывания В случае неисправности это устройство защиты от перегрева полностью отключит питание каменки устройство защиты от перегрева можно сбросить нажав кнопку сброса см рис 11 При проводимом во время заключительной проверки электромонтажа каменки измерении сопротивления изоляции может быть выявлена утечка что происходит благодаря впитыванию атмосферной влажности в изоляционный материал нагревательных элементов транспортировка складирование Влажность испарится в среднем после двух нагреваний каменки Не подключайте электрокаменки через отключения подачу устройства питания защитного 11
