Станок балансировочный СБМП-60/3D Л. Руководство по эксплуатации 11
- вкрутить болты 4, не затягивая;
- повернуть кронштейн 3 в верхнее положение;
- затянуть болты 3 и 4;
- закрепить кронштейн монитора болтом 5;
- прикрепить монитор винтами 7;
- подсоединить DVI кабель к гнезду монитора и гнезду 16, расположенному на
корпусе станка, показанному на рисунке 4.1.
4.2.6 Проверить соответствие напряжения сети напряжению, указанному на
табличке станка.
4.2.7 Подключить сетевой шнур к гнезду станка, расположенному на задней панели
корпуса станка (рисунок 4.1), и к питающей сети, оборудованной розеткой с контактом
заземления.
4.2.8 После установки станка выполнить калибровку линеек и датчиков дисбаланса.
4.3 Органы управления и индикации

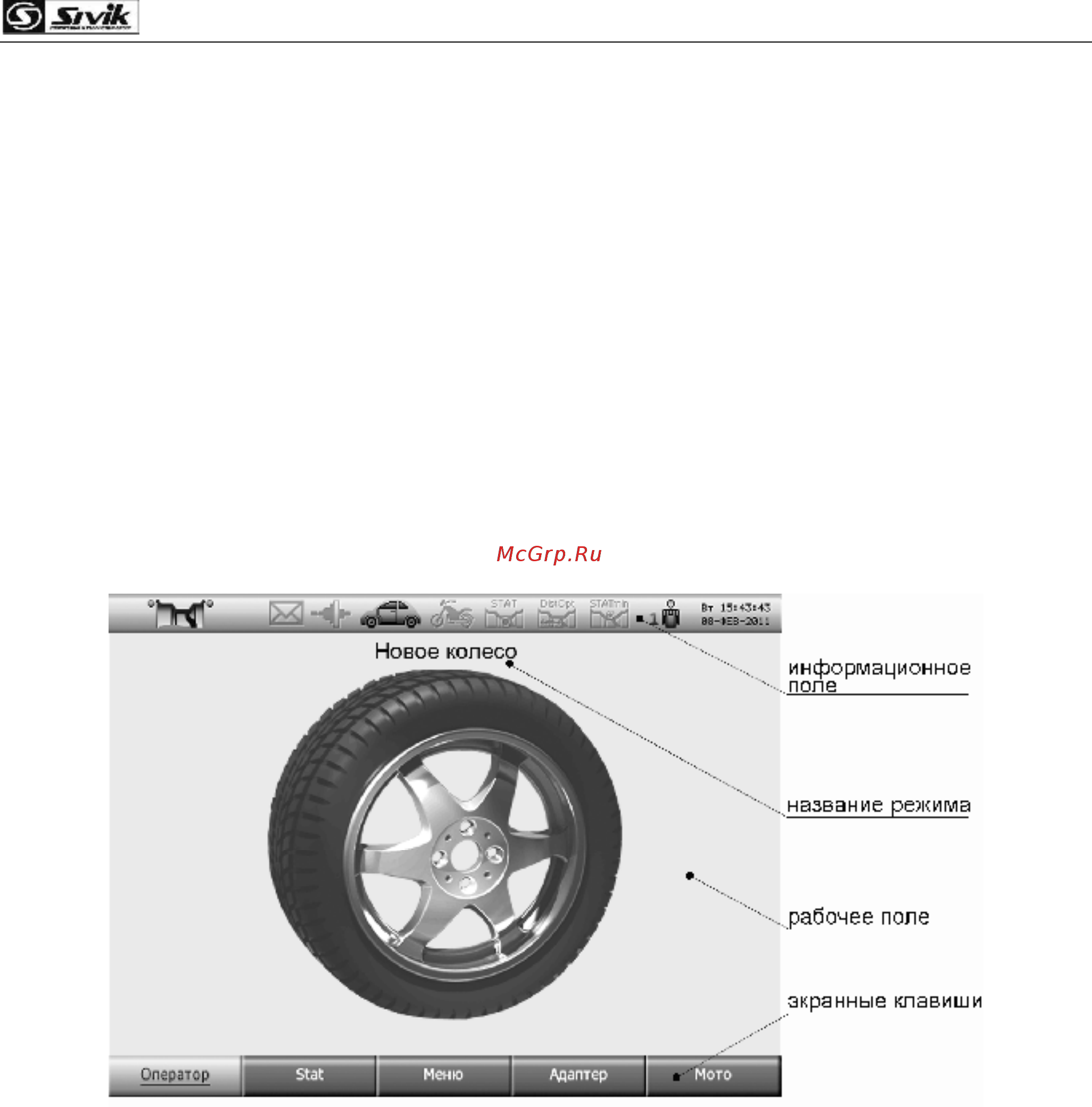

На рисунке 4.5 показан пример изображения на экране монитора.
Рисунок 4.5
В верхней части экрана находится информационное поле. Значения пиктограмм
информационного поля показаны на рисунке 4.6.
