Станок балансировочный СБМП-60/3D Л. Руководство по эксплуатации 31
Для отключения режима компенсации адаптера нажать АДАПТЕР . После этого
индикатор режима компенсации адаптера выключится (станет бледным) , и
кнопка АДАПТЕР вернется в исходное состояние.
7.5 Отчет
В станке ведется учет количества отбалансированных колес, а также суммарной
массы установленных ленточных грузов и количества грузов со скобой. Кроме этого,
ведется подробный отчет, с данными о каждом колесе: дата, время, диаметр,
установленные грузы. Хранятся данные по 2800 последним отбалансированным колесам.
Отчеты можно посмотреть на экране, а подробный отчет - также сохранить на SD-
карту памяти в виде файла для последующего просмотра и анализа на компьютере в
программе MS Excel.
Для просмотра отчетов в режиме «Новое колесо» нажать клавишу МЕНЮ . В
появившемся списке выбрать ОТЧЕТ . На экране появится первая страница отчета -
отчет с начала эксплуатации станка, как показано на рисунке 7.5 а.
а б

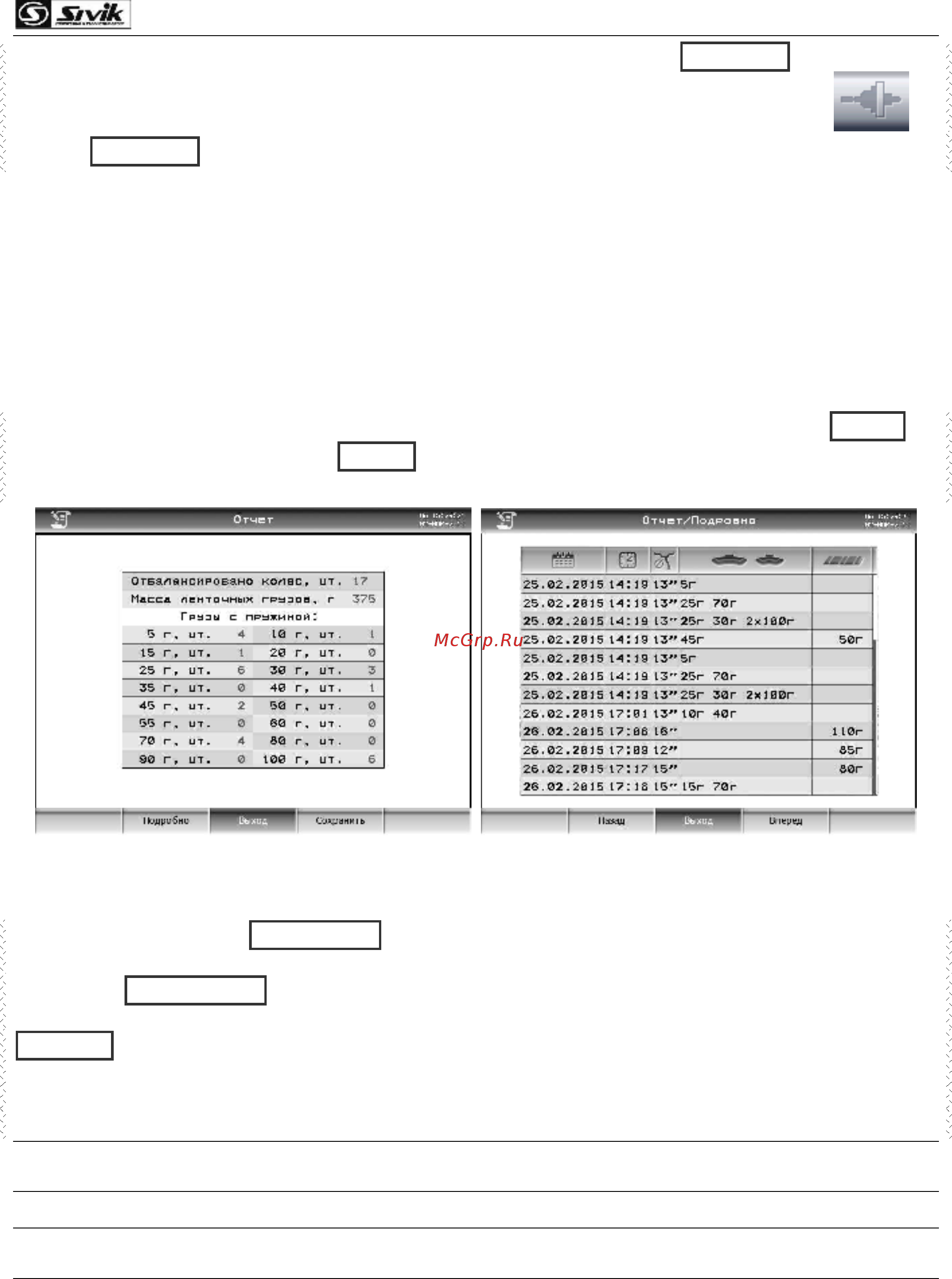

Рисунок 7.5 - Отчет
Нажав клавишу ПОДРОБНО , можно посмотреть подробный отчет, рисунок 7.5
б. Чтобы сохранить подробный отчет на SD-карте в виде файла, необходимо нажать
клавишу СОХРАНИТЬ . Затем по запросу на экране вставить SD-карту в
картоприемник на задней стенке станка, как показано на рисунке 7.6, и нажать
ГОТОВО . Дождаться завершения записи по информации на экране «Отчет успешно
сохранен». После этого вынуть карту, для чего нужно сначала слегка нажать на нее, а
затем вытянуть из картоприемника. Для защиты от пыли закрыть щель
картоприемника крышкой.
i
SD-карта должна быть предварительно отформатирована в формате FAT32 или FAT16.
Максимальный объем SD-карты – 32 Гбайт.
i
ЗАПРЕЩАЕТСЯ вынимать карту до завершения записи! Это может привести к потере
всей информации на SD-карте!
На SD-картe будет записан файл с именем <число><месяц><год>.xml, например,
14022015.xml.
