EN DE
11
3.2. Fastening the Heater on a Wall
See figure 7.
1. Remove both cardboard covers before
installation.
2. Fasten the wall rack on the wall by using the
screws which come with the rack. NOTE!
There must be a support, e.g. a board, behind
the panel, so that the fastening screws can be
screwed into a thicker wooden material than
the panel. If there are no boards behind the
panel, the boards can also be fastened on the
panel.
3. When closing the cover of the connection box
make sure that the upper edge of the cover is
placed correctly. If the upper edge is misplaced
water can enter the connection box.
4. The right- or left-handedness of the heater can
be changed by installing it to the wall rack
correspondingly.
5. Lift the heater to the wall rack so that the
fastening hooks of the lower part of the rack
go behind the edge of the heater body. Lock
the edge of the heater onto the wall rack by a
screw.
3.2. Befestigung des Saunaofens an der Wand
Siehe Abbildung 7.
1. Beide Schutzpappen vor der Montage entfernen!
2. Befestigen Sie das Montagegestell mit den
dazu gelieferten Schrauben an der Wand.
ACHTUNG! An den Stellen, an denen die
Befestigungsschrauben angebracht werden,
muss sich hinter den Paneelen als Stütze z.B.
ein Brett befinden, in dem die Schrauben fest
sitzen. Falls sich hinter den Paneelen keine
Bretter befinden, können diese auch vor den
Paneelen angebracht werden.
3. Achten Sie beim Schließen des Deckels
des Anschlusskastens darauf, dass sich der
Deckel vollständig verschließt. Wenn der
Deckel nicht richtig sitzt, kann Wasser in den
Anschlusskasten laufen.
4. Der Saunaofen kann zur Bedienung durch
Rechts- oder Linkshänder unterschiedlich an der
Wand montiert werden.
5. Heben Sie den Saunaofen so auf das Gestell an
der Wand, daß die Befestigungshaken unten am
Gestell hinter den Rand des Saunaofenrumpfes
kommen. Schrauben Sie den oberen Rand des
Saunaofens am Montagegestell fest.

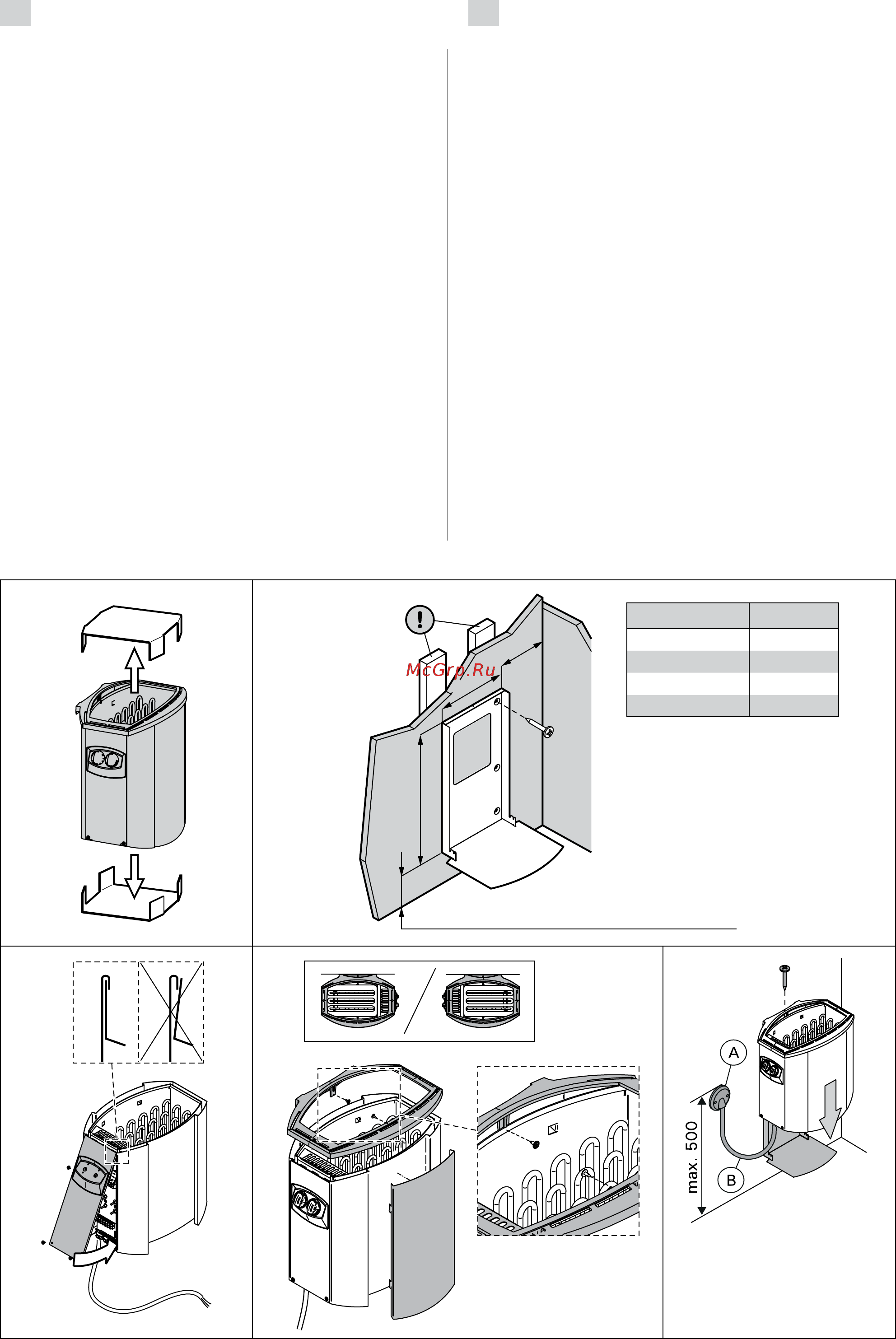

Figure 7. Fastening the heater on a wall (all dimensions in millimeters)
Abbildung 7. Befestigung des Saunaofens an der Wand (alle Abmessungen in Millimetern)
450
X
240
100–200
TYPE X min.
BX45/BX45E 145
BX60/BX60E 160
BX80/BX80E 210
BX90/BX90E 220
x 6
1.
3. 4. 5.
2.
(recommendation/Empfehlung:
100
)
A. Junction box
B. Connection cable
A. Klemmdose
B. Anschlusskabel
