Transport und Zwischenlagerung
11|2018 DE 15
4 Transport und Zwischenlagerung
4.1 Transport
Lieferzustand kontrollieren.
– Verpackung auf Transportschäden prüfen.
– Schaden feststellen und an Händler und Versicherer wenden.
HINWEIS
Beschädigung der Gleitringdichtung durch unsachgemäßen Transport.
Die Pumpenwelle bei Transport von Pumpen ohne Motor mit einer Transportsicherung vor
Verschieben schützen.

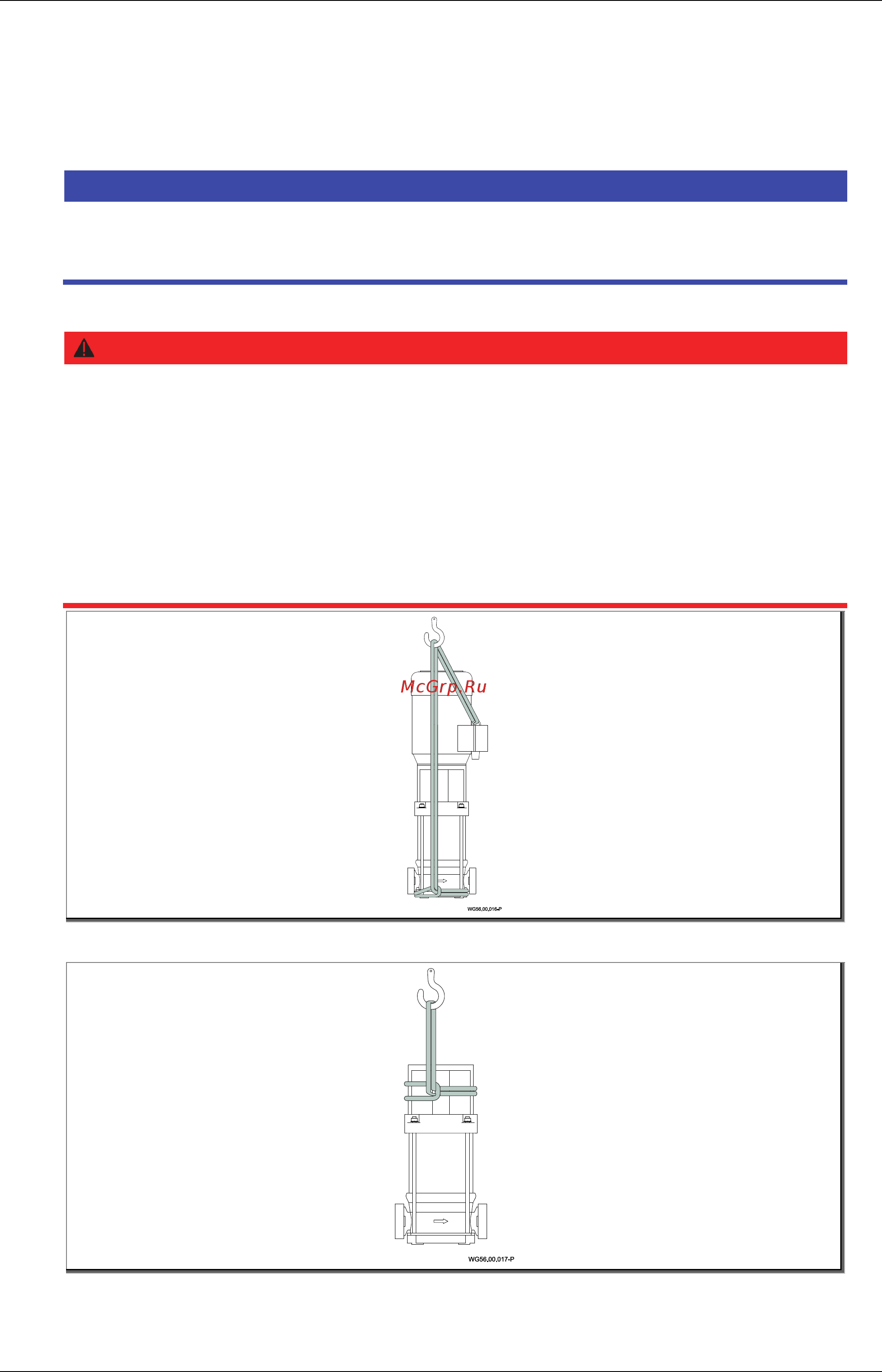

4.2 Pumpe anheben
GEFAHR
Tod oder Quetschungen von Gliedmaßen durch herabfallendes Transportgut!
Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt. Beim Anhängen eines
kompletten Pumpenaggregates können die Tragösen ausbrechen.
Pumpenaggregat motor- und pumpenseitig an den vorgesehenen Anhängepunkten anhängen,
falls vorhanden.
Nur geeignete und technisch einwandfreie Hebezeuge und Lastaufnahmemittel mit
ausreichender Tragkraft verwenden.
Pumpe/Anlage niemals an dem elektrischen Anschlusskabel anheben oder transportieren.
Nicht unter schwebenden Lasten aufhalten.
Pumpe/Anlage nur in ordnungsgemäßer Position transportieren.
Abb. 4
Abb. 5
