Inbetriebnahme/Außerbetriebnahme
11|2018 DE 21
6 Inbetriebnahme/Außerbetriebnahme
6.1 Inbetriebnahme
HINWEIS
Beschädigung der Pumpe/Anlage durch Trockenlauf!
Sicherstellen, dass die Pumpe/Anlage immer mit Wasser gefüllt ist. Dies gilt auch bei der
Drehrichtungskontrolle.
6.1.1 Voraussetzungen für Inbetriebnahme
• Elektrischer Anschluss vorhanden.
• Pumpe/Anlage ist mit Fördermedium gefüllt.
• Pumpe/Anlage ist korrekt aufgestellt.
• Zusatzanschlüsse sind montiert und funktionieren.
• Welle vor Inbetriebnahme von Hand drehen und auf reibungslosen Lauf achten.
• Sicherstellen, dass alle Konservierungsmittel der mediumsberührten Teile vollständig entfernt
wurden. Die Anlage muss vor Inbetriebnahme gespült werden. Gegebenenfalls muss die Pumpe
demontiert und die Einzelteile separat gereinigt werden.
– Pumpen mit Drucklagergehäuse:
• Axialspiel zwischen Drucklagergehäuse und Motorwelle ist richtig eingestellt.
• Drucklagergehäuse ist geschmiert – bei Ausführung mit Schmiernippeln.
6.1.2 Pumpe/Anlage mit Fördermedium füllen und entlüften
HINWEIS
Beschädigung der Pumpe durch Trockenlauf!
Absperrorgane dürfen während des Füllvorgangs nicht geschlossen werden.
Sicherstellen, dass die Pumpe/Anlage immer mit Wasser gefüllt ist.
Auffüllen bei offenem oder geschlossenem System-Kreislauf mit ausreichendem
Versorgungsdruck (Zulaufbetrieb)
WG56.00.007-P
A
B
C

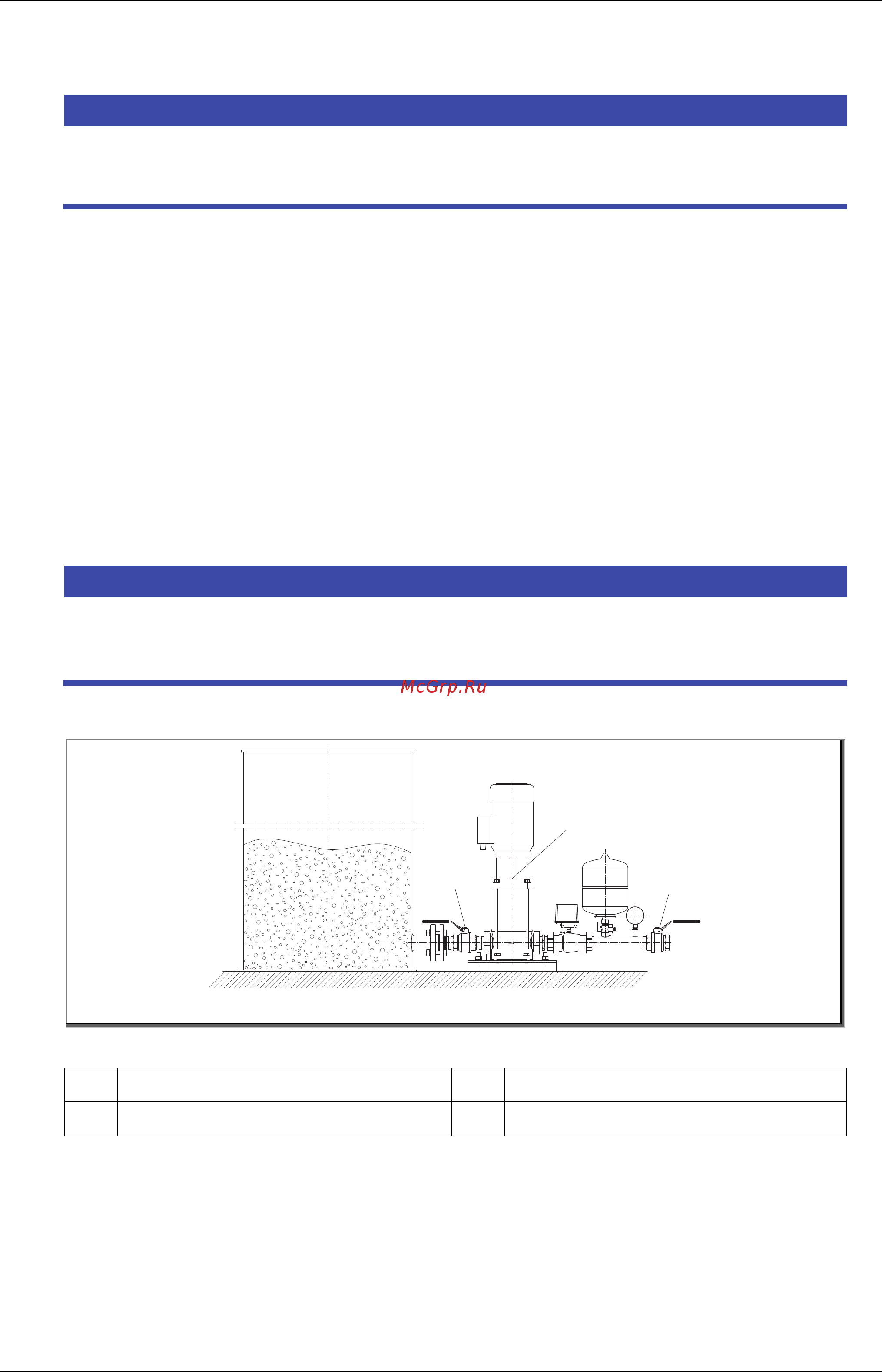

Abb. 8
A Absperrventil Saugleitung B Absperrventil Druckleitung
C Füllstopfen G 3/8
1. Absperrventil (A und B) in Saug- und Druckleitung schließen.
2. Füllstopfen (C) öffnen.
3. Absperrventil (A) der Saugleitung so lange schrittweise öffnen, bis das Fördermedium aus dem
Füllstopfen (C) fließt.
4. Pumpenwelle über Motorwelle (Lüfterrad) beim Befüllen mehrmals durchdrehen.
5. Füllstopfen (C) schließen.
6. Absperrventil (A und B) in Saug- und Druckleitung öffnen.
Auf korrekte Drehrichtung der Pumpe achten.
