1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.1. Укладка камней
Способ укладки камней имеет большое значение для
безопасности и нагревательной способности каменки.
Важная информация о камнях для сауны:
• Диаметр камней не должен превышать 5–10 см.
• Разрешается использовать только угловатые
колотые камни, специально предназначенные для
использования в каменке. Подходящими горными
породами являются перидотит, оливин-долерит и
оливин.
• Запрещается использовать в каменке легкие,
пористые керамические «камни», а также мягкий
горшечный камень. Эти материалы не поглощают
достаточное количество теплоты при нагревании.
Их использование может привести к повреждению
нагревательных элементов.
• Перед укладкой в каменку необходимо очи-
стить камни от пыли.
Обратите внимание при укладке камней:
• Необходимо выложить камни плотным слоем
вплотную к стальной решетке, а оставшие-
ся камни разложить так, чтобы между ними
было свободное пространство. Плотный слой
камней предохраняет от перегревания под дей-
ствием непосредственного теплового излучения
материалы, находящиеся перед печью. Особое
внимание уделяйте углам, где нагревательные
элементы располагаются близко к решетке.
Свободная укладка камней в середине позволяет
воздуху проходить через каменку, что обеспечива-
ет хороший нагрев как сауны, так и камней.
• Не бросайте камни в печь.
• Запрещается вклинивать камни между нагрева-
тельными элементами.
• Камни должны опираться друг на друга, а не на
нагревательные элементы.
• Укладывайте камни так, чтобы они поддерживали
нагревательные элементы в вертикальном поло-
жении.
• Камни не должны образовывать над каркасом вы-
сокую груду.

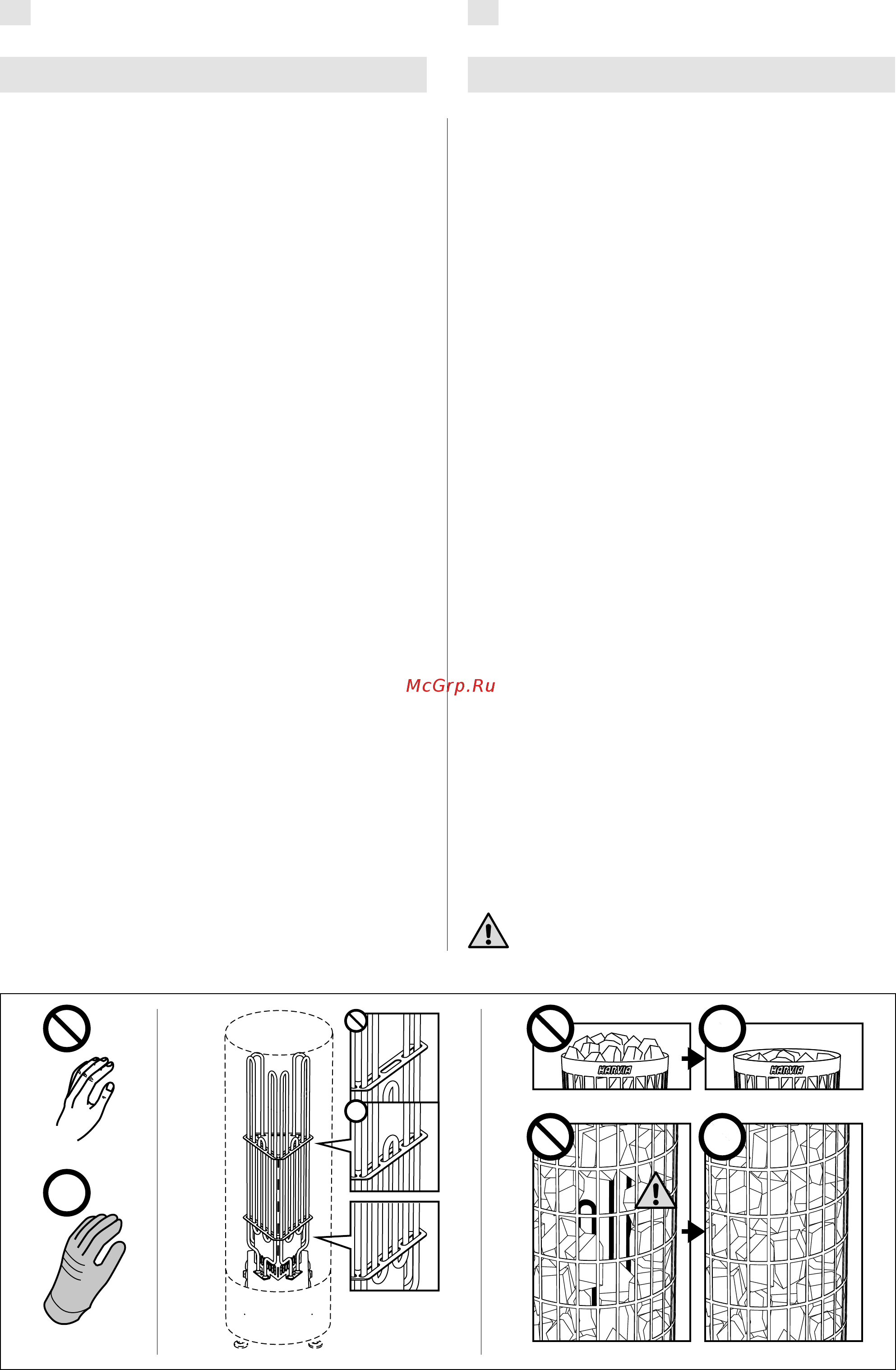

Рисунок 1. Укладка камней
Joonis 1. Kerisekivide ladumine
1. KASUTUSJUHISED
1.1. Kerisekivide ladumine
Saunakivide ladumisel on suur mõju kerise ohutusele
ja soojendusvõimele.
Tähtis teave saunakivide kohta:
• Kivide läbimõõt peab olema 5–10 cm.
• Kasutage ainult nurgelisi lõhestatud saunaki-
ve, mis on ette nähtud kasutamiseks kerises.
Peridotiit, oliviin-doleriit ja oliviin on sobivad
kivitüübid.
• Kergeid, poorseid keraamilisi „kive” ega peh-
meid potikive kerises kasutada ei tohi. Nad ei
salvesta kuumutamisel küllaldaselt soojust.
Selle tagajärjeks võib olla kütteelementide kah-
justumine.
• Peske kividelt tolm maha enne nende ladumist
kerisele.
Palun pange saunakive asetades tähele:
• Eesmärgiks on laduda tihe kivide kiht vastu
terasvõre ning laduda ülejäänud kivid lahtiselt.
Tihe kiht hoiab ära kerise ees asuvate materjali-
de ülekuumenemise otsese soojuskiirguse tõttu.
Ole eriti tähelepanelik nurkades, kus küttekehad
on terasvõrele lähedal. Kerise keskele kivide
ladumine hõredalt võimaldab õhul läbi kerise
voolata, andes tulemuseks leiliruumi ja keriseki-
vide hea soojenemise.
• Ärge laske kividel kerisesse kukkuda.
• Ärge kiiluge kive kütteelementide vahele.
• Laduge kivid nõnda, et nad toetaks üksteist
selle asemel et toetuda oma raskusega küttee-
lementidele.
• Toestage kütteelemendid kividega nii, et ele-
mendid püsiksid vertikaalselt sirgelt.
• Ärge laduge kõrget kivikuhja kerise peale.
• Kerise kiviruumi ega kerise lähedusse ei tohi
paigaldada esemeid, mis võivad muuta kerisest
läbi voolava õhu kogust või suunda.
Katke kütteelemendid kividega täielikult. Kat-
mata kütteelement võib ohtu seada kergesti
süttivad materjalid isegi väljaspool ohutuskaugust.
