RU ET
7
Свойство воды
Vee omadus
Воздействие
Mõju
Рекомендация
Soovitus
Концентрация гумуса
Orgaanilise aine sisaldus
Влияет на цвет, вкус, выпадает в осадок
Värvus, maitse, sadestub
<12 мг/л
<12 mg/l
Концентрация железа
Rauasisaldus
Влияет на цвет, запах, вкус, выпадает в осадок
Värvus, lõhn, sadestub
<0,2 мг/л
<0,2 mg/l
Жесткость: важнейшими элементами являются
марганец (Мn) и известь, т.е. кальций (Са)
Karedus: kõige olulisemad ained on mangaan
(Mn) ja lubi, st kaltsium (Ca)
Выпадает в осадок
Sadestub
Mn: <0,05 мг/л
Ca: <100 мг/л
Mn:
<0,05 mg/l
Ca: <100 mg/l
Хлорированная вода
Kloorivesi
Вред для здоровья
Oht tervisele
Использование запрещено
Kasutamine keelatud
Морская вода
Merevesi
Ускоренная коррозия
Kiire korrodeerumine
Использование запрещено
Kasutamine keelatud
Таблица 1. Требования к качеству воды
Tabel 1. Nõuded vee kvaliteedile

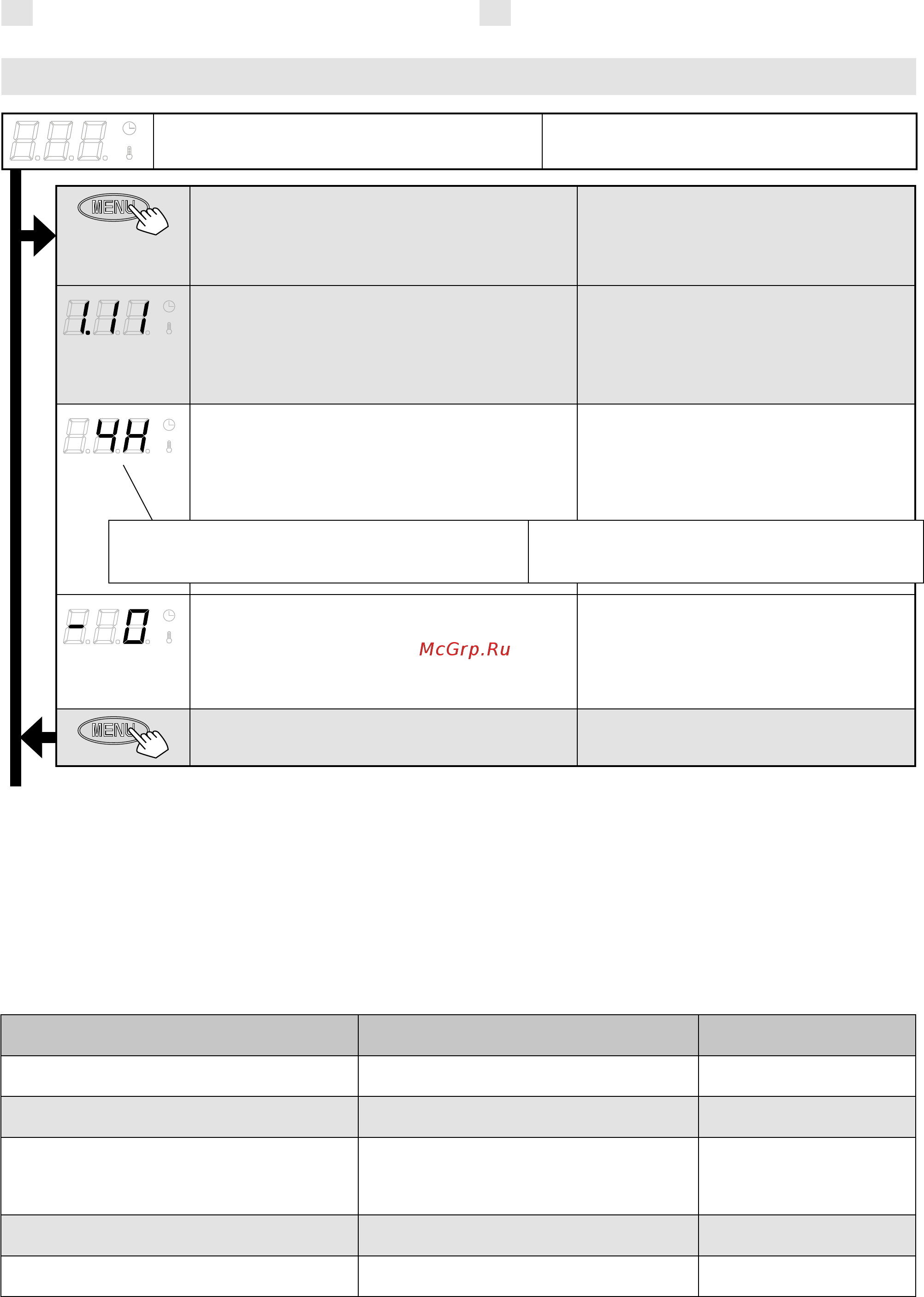

Рисунок 3b. Структура меню установок, дополнительные настройки
Joonis 3b. Seadete menüü struktuur, täiendavad seaded
Выключите электропитание сетевым
выключателем (см. рисунок 7). Нажмите и
удерживайте нажатой кнопку МЕНЮ, после
чего снова включите электропитание сетевым
выключателем.
Lülitage toide pealülitist välja (vt joonis
7). Vajutage ja hoidke nuppu MENU ning
lülitage seejärel toide pealülitist sisse.
Дождитесь, пока на дисплее не появится
номер версии программы.
• Нажмите кнопку «+» для изменения
максимального времени работы
• Нажмите кнопку «–» для изменения
величины поправки показаний датчика
Oodake, kuni näidikul kuvatakse
programmi versiooni number.
• Vajutage maksimaalse tööaja
muutmiseks +.
• Vajutage andurite näitude reguleerimise
seade muutmiseks –.
Максимальное время работы
Максимальное время работы можно изменить с
помощью кнопок «-» и «+». Временной диапазон
составляет 2–6 часов (заводская установка: 4 часa).
Maksimaalne tööaeg
Maksimaalset tööaega on võimalik muuta
nuppude – ja + abil. Vahemik on 2–6
tundi (tehaseseade: 4 tundi).
Настройка показаний датчика температуры
Показания можно откорректировать на 10 единиц.
Смещение не действует непосредственно на
измеренное значение температуры, а изменияет
кривую измерения.
Andurite näitude reguleerimine
Näitu saab korrigeerida -10 ühiku võrra.
Reguleerimine ei mõjuta mõõdetud
temperatuuri väärtust otseselt, vaid
muudab mõõtmiskurvi.
Нажмите кнопку «МЕНЮ». Пульт управления
перейдет в режим ожидания.
Vajutage nuppu MENU. Keris lülitub
ooterežiimi.
Каменка находится в режиме ожидания
Keris ooterežiimis
ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ/TÄIENDAVAD SEADED
Пример: Время работы каменки 4 часа с момента
включения. (Оставшееся время работы можно изменять,
см. рис. 3a.)
Näidis: keris töötab käivitamisest 4 tundi.
(Järelejäänud tööaega saab muuta, vt joonis 3a.)
