41
Редактор LS9 Руководство пользователя

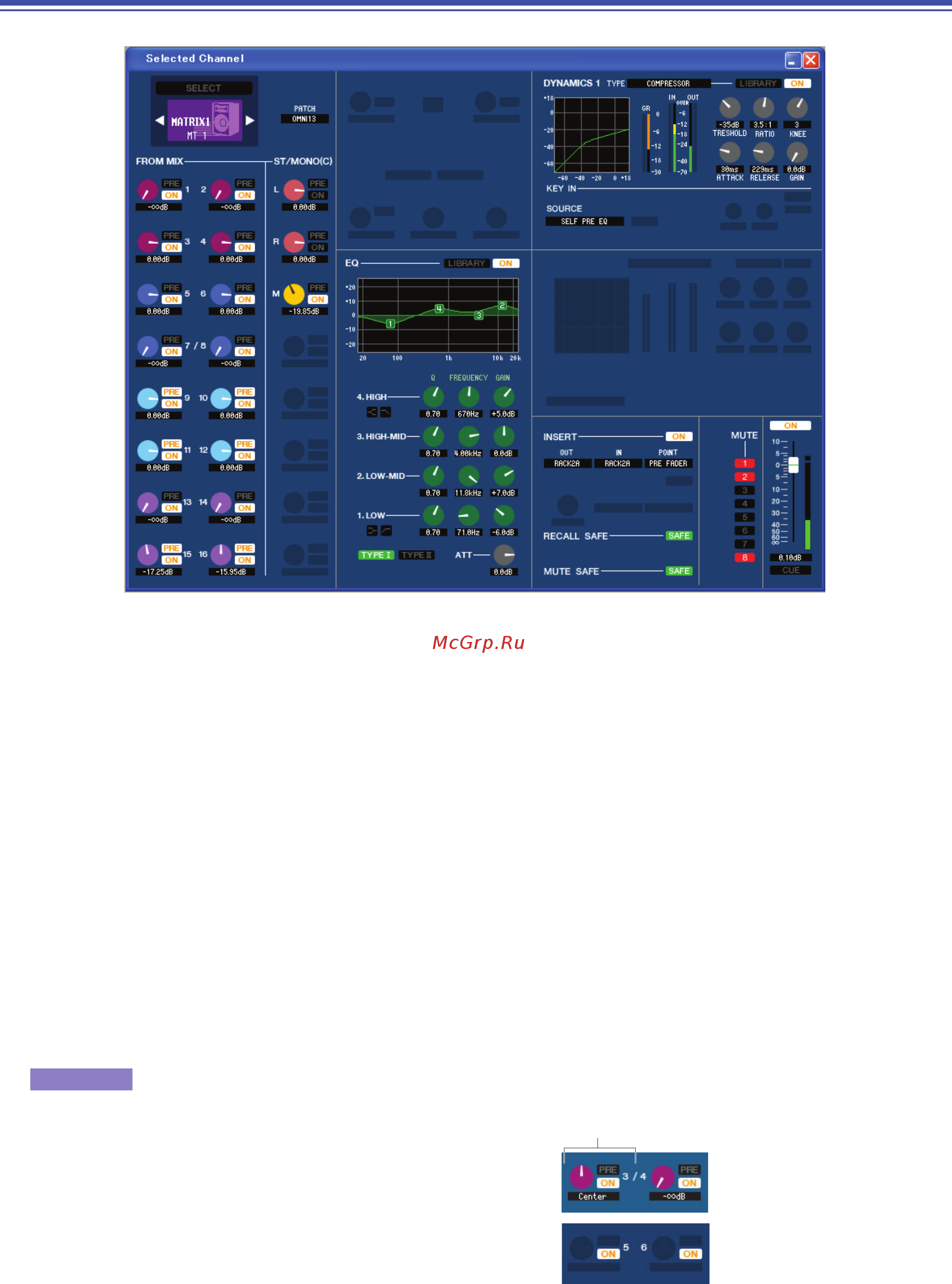

Если выбран матричный канал
CHANNEL SELECT (Выбор канала)
Кроме того факта, что редактирование относится к матричному каналу, это то же самое, что и выбор канала
микширования (cтр. 37 ).
FROM MIX, ST/MONO (С шины микширования, ST/MONO)
1. Уровень отправки с шины микширования или ST/MONO
Эти ручки регулируют уровни отправки сигналов шин микширования типа VARI или шин STEREO/MONO
на данную матричную шину. Текущее значение отображается в цифровом поле под ручкой.
• PRE/POST (До/После)
Выбирает PRE (Перед) или POST (После) как точку, из которой сигнал шин микширования или шин
STEREO/MONO посылается на данную матричную шину. Эта точка будет до микшера, когда эта кноп-
ка включена, и после микшера, когда отключена.
2. ON
Включает и выключает отправку сигнала шин микширования или шин STEREO/MONO на данную матрич-
ную шину.
ПОДСКАЗКИ:
Q
• Если шины микширования и матричные шины используются
в стереофоническом режиме, ручка с нечетным номером
будет регулировать панорамирование.
ПАНОРАМИРОВАНИЕ
Q
• Если для шины микширования установлен тип FIXED, будет
работать только кнопка ON.
Q • Состояние стерео/моно и тип VARI/FIXED можно определить
в окне Mixer Setup.
Q (сторона с нечетным номером)
