8
Редактор LS9 Руководство пользователя
Синхронизация редактора LS9
Когда редактор LS9 запускается, настройки параметров пульта LS9 и редактора LS9 могут различаться. По-
этому вначале Вы должны привести их в соответствие. Эта операция называется «синхронизация». Выпол-
ните следующие шаги, чтобы синхронизировать редактор LS9.
1. Выберите [Synchronization] (Синхронизация), затем
[Re-synchronize] (Повторить синхронизацию).

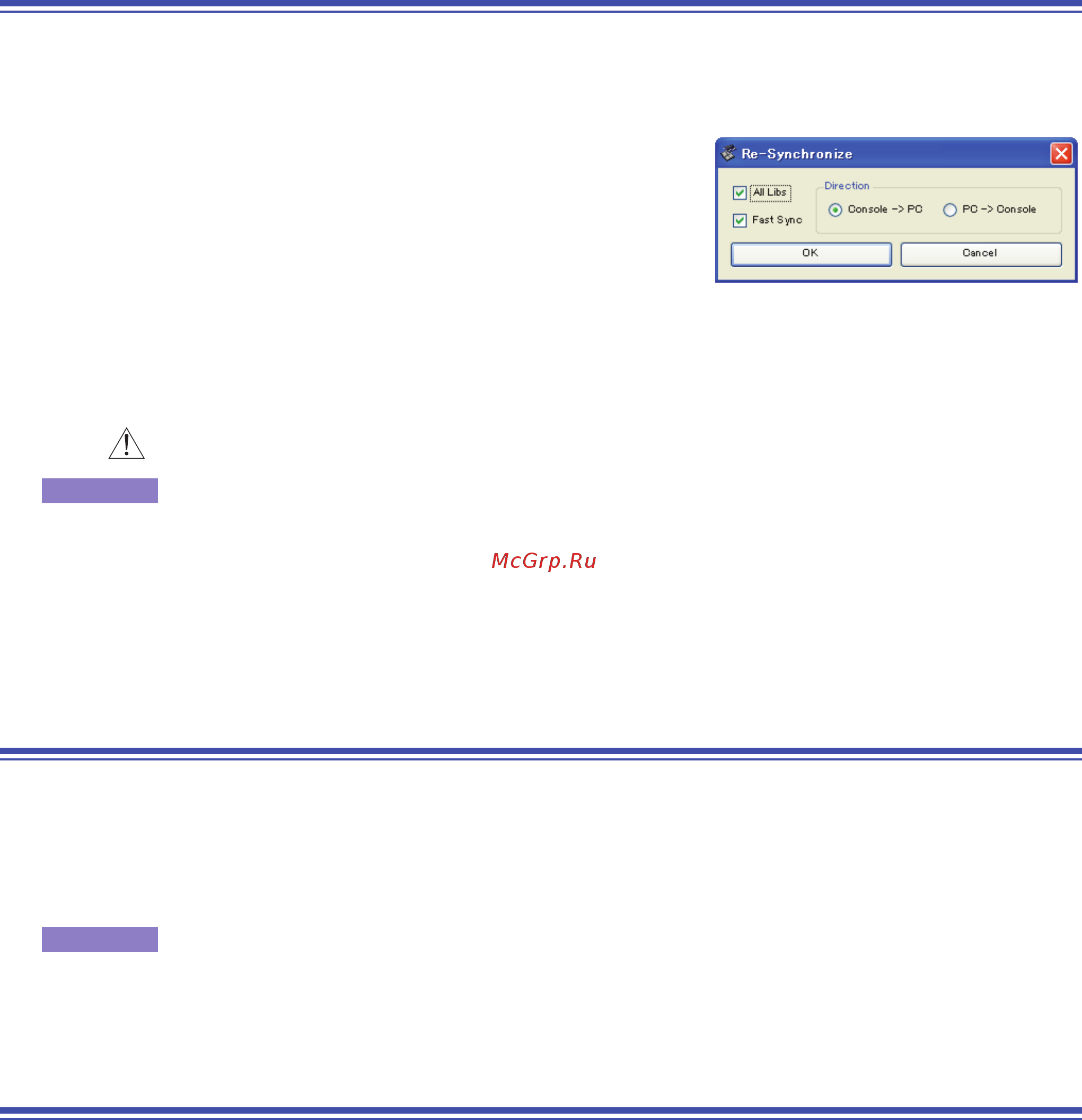

Откроется следующее окно.
2. Выберите, хотите ли Вы передать Ваши настройки в
редактор LS9 или наоборот.
В этот момент опция All Libs (Все библиотеки) определяет,
синхронизируются ли данные сцены и библиотеки.
PC – Console (Компьютер – Пульт): Передача текущих настро-
ек параметров редактора LS9 в пульт.
Console – PC (Пульт – Компьютер): Передача текущих настроек параметров Вашего пульта в редактор LS9.
3. Щелкните [OK].
F Не производите действия с пультом во время выполнения синхронизации.
ПРИМЕЧАНИЯ:
А
• Если Вы используете функцию «Total Recall» (Полное восстановление) в Studio Manager, все выбранные
редакторы в Studio Manager синхронизируются с соответствующими устройствами.
Ф • Если Вы выполняете синхронизацию PC – Console, а пульт содержит данные «только для чтения»,
появится диалоговое окно, спрашивающее, хотите ли Вы скопировать данные «только для чте-
ния» в редактор LS9.
ЕСЛИ эти данные не копируются, данные пульта, имеющие статус «только для чтения», не будут синхронизированы.
Функция автономного редактирования
Если Вы не хотите синхронизировать Ваш пульт с редактором LS9, выберите [O ine Edit] (Автономное
редактирование) в меню [Synchronization] (Синхронизация). Для применения изменений, сделанных в
автономном режиме, к Вашему пульту выберите [Re-synchronize] (Повторить синхронизацию) в меню
[Synchronization] с опцией PC – Console для синхронизации пульта с редактором LS9.
Функция автономного редактирования также активируется, когда вы щелкаете кнопку [ONLINE]/
[OFFLINE] в окне Sync.
ПРИМЕЧАНИЕ: Некоторые параметры эффектов в пульте изменяют свои отображаемые значения в зависимости
от частоты дискретизации. Если Вы переключите редактор из режима OFFLINE (Автономный) в ре-
жим ONLINE (Подключенный), отображаемые значения параметров могут измениться из-за того, что
редактор LS9 загружает частоту дискретизации из пульта и обновляет дисплей.
Основные операции с элементами управления
Вы можете выполнять следующие действия с элементами управления.
Ручки
• Перетащить
• Щелкнуть, а затем использовать клавиши курсора вверх/вниз/влево/вправо
• Щелкнуть, а затем использовать клавиши Page Up/Page Down (большее изменение, чем клавиши курсо-
ра)
• Щелкнуть, а затем нажать клавишу Home, чтобы установить в крайнее левое положение
• Щелкнуть, а затем нажать клавишу End, чтобы установить в крайнее правое положение
• <Ctrl> + щелчок — установить значение по умолчанию
Для ручек пересылки и т.п. установка – ∞ независимо от значения по умолчанию.
• <Ctrl> + <Shi > + щелчок — установка номинального значения
Для ручек пересылки и т.п. установка номинального значения независимо от значения по умолчанию.
