18
MW8CX/MW10C Руководство пользователя

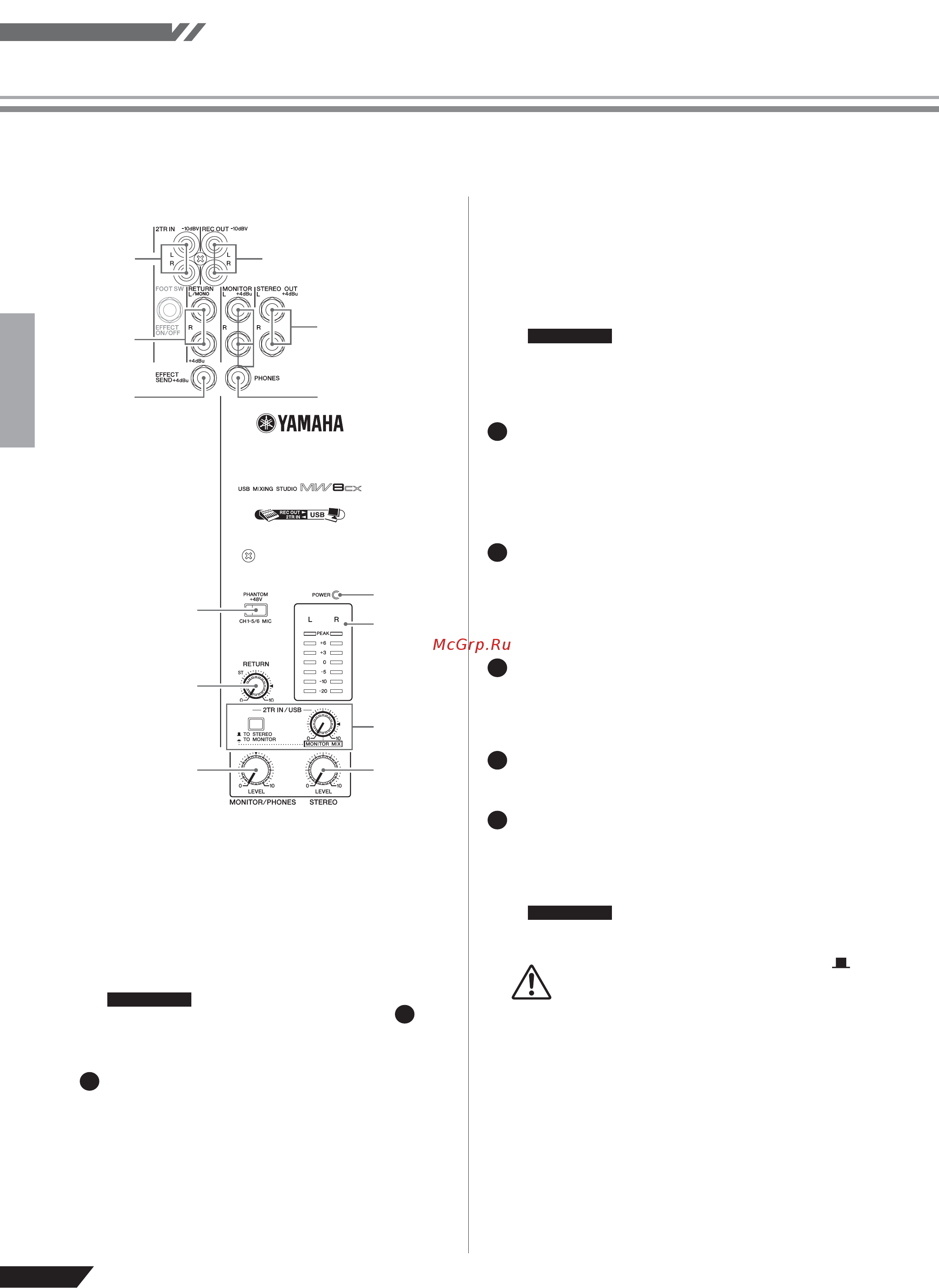

Front & Rear Panels
1
2
3
• Be sure to leave this switch off ( ) if you do
A
D
0
B
C
8
9
12
5
6
3
4
7
MW8CX
• Be sure to leave this switch off ( ) if you do
Раздел Master Control
(центральное управление)
Разъемы 2TR IN
Эти RCA-контактные разъемы могут быть использованы,
чтобы подсоединять источник стерео звука. Используйте
эти гнезда, если вы хотите напрямую подсоединить CD-
плеер к микшеру.
выберите, куда вы хотите отправить сигнал, ис-
пользуя переключатель 2TR IN/USB
12
, и отре-
гулируйте уровень сигнала с помощью регуля-
тора 2TR IN/USB в разделе Master Control.
ПРИМЕЧАНИЕ
2
Разъемы REC OUT (L, R)
Эти RCA-контактные разъемы могут быть подключены
к внешнему записывающему устройству, такому как MD
для того, чтобы записывать тот же сигнал, который от-
правляется через разъемы STEREO OUT.
регулятор микшера STEREO Master не вли-
яет на исходящие звуки через эти разъемы.
Убедитесь, что вы правильно настроили ус-
тройство для записи.
Разъемы RETURN L (MONO), К
Представляют собой несимметричные линейные выхо-
ды. Сигнал, получаемый через эти разъемы, отправляется
STEREO L/К канал передачи данных.
Эти разъемы обычно используются для того, чтобы полу-
чать сигнал, вернувшийся от устройства внешних эффек-
тов (реверберация, задержка и пр.).
эти разъемы также могут быть использованы
в качестве дополнительного стерео входа.
Если вы подсоедините только к разъему L
(MONO), микшер будет распознавать звук как
монофонический, и впоследствии, отправ-
лять идентичный сигнал на разъемы L и R.
ПРИМЕЧАНИЕ
4
Разъем SEND EFFECT (AUX)
Представляет собой симметричный TRS-разъем полно-
го сопротивления, который выводит сигнал из EFFECT
(AUX) канала передачи данных. Вы можете использовать
этот разъем, например, для того, чтобы подсоединять аппа-
ратуру к устройству внешних эффектов.
5
Разъемы STEREO OUT (L, R)
Представляют собой симметричные TRS-разъемы полного
сопротивления, которые выводят сигналы, настроенные ре-
гулятором STEREO Master (15). Вы можете использовать эти
разъемы, например, для того, чтобы подсоединять усилитель
мощности, который управляет основными динамиками.
6
Разъемы MONITOR (L, R)
Представляют собой симметричные TRS-разъемы полного
сопротивления, которые выводят сигналы, настроенные
регулятором MONITOR/PHONES (13). Подсоедините эти
гнезда к системе монитора.
7
Разъем PHONES
Подсоедините пару наушников к этому TRS-разъему. Разъем
PHONES выводит тот же сигнал, что и MONITOR OUT.
7
Переключатель PHANTOM +48 V
PHANTOM +48 V включает и выключает фантомное пита-
ние. Если переключатель включен, то микшер подает пос-
тоянное фантомное питание +48 В на все каналы , которые
имеют разъемы XLR-типа (Каналы от 1 до 5/6).
если переключатель включен, то микшер по-
дает постоянный ток +48 В на контакты 2 и3
всех разъемов MIC INPUT XLR-типа.
ПРИМЕЧАНИЕ
• Удостоверьтесь, что переключатель
()
от-
ключен, если фантомное питание не использует-
ся.
• При включении переключателя, убедитесь, что
XLR разъемам подключены только конденсатор-
ные микрофоны (Каналы от 1 до 5/6). Все другие
устройства (за исключением конденсаторных
микрофонов) могут быть повреждены, если их
подсоединить к фантомному питанию. Заметьте,
однако, что этот переключатель можно оставлять
включенным при подключении к симметричным
динамическим микрофонам.
• Во избежание повреждения колонок отключайте
усилители (или динамики со встроенным усили-
телем) перед вкл/выкл этого переключателя. Мы
также рекомендуем установить на минимальное
значение все регуляторы выхода, чтобы избе-
жать риска появления громких шумов (которые
могут, в свою очередь, вызвать потерю слуха)
или повреждения устройства.
ВНИМАНИЕ
Передняя и задняя панели
