11
EN
DE
3.1. Prior to Installation
Prior to installing the heater, study the instructions for
installation, as well as checking the following points:
• Is the output and type of the heater suitable
for the sauna room?
The cubic volumes given in table 1 should be followed.
• Are there a sufficient number of high quality
sauna stones?
• Is the supply voltage suitable for the heater?
• The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig. 4 and table 1.
It is absolutely necessary to ensure that the in-
stallation is carried out according to these values.
Neglecting them can cause a risk of fire.
If you install several heaters side by side, please
contact manufacturer’s representative to ensure the
correct function of the overheat protector.
3.1. Vor der Montage
Bevor Sie den Saunaofen installieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Dinge:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine?
Die Rauminhaltswerte in Tabelle 1 dürfen weder
übernoch unterschritten werden.
• Sind genug Saunaofensteine von guter Qualität
vorhanden?
• Ist die Netzspannung für den Saunaofen geeig-
net?
• Der Montageort des Ofens erfüllt die
in Abb. 4 und Tabelle 1 angegebenen
Sicherheitsmindestabstän de.
Diese Abstände müssen unbedingt eingehalten
werden, da ein Abweichen Brandgefahr verursacht.
Wird die Anlage mit mehreren Öfen betrieben,
kontaktieren sie bitte den Hersteller, um die korrek-
te Funktion des Überhitzungsschutzes zu gewähr-
leisten.
Heater
Ofen
Output
Leistung
kW
Saunaroom
Saunakabine
Min. distances
Min Abstand des ofens
Cables
Kabel
Fuse
Sicherung
Cubic vol.
Rauminhalt
Height
Höhe
A B C To control
unit
zum
Steuer-
gerät
To control
unit
zum
Steuer-
gerät
Power supply
cable to heater
Anschlusskabel
zum Ofen
400 V 3N~
Width/Breite 1175 mm
Depth/Tiefe 255 mm
Height/Höhe 830 mm
Weight/Gewicht 33 kg
Stones/Steine max.
15 kg
min
m
3
max
m
3
min
mm mm mm mm
ML/MK/
MMJ
mm
2
SSJ
mm
2
HO7RN-F
mm
2
A
HH6 6,0 6 10 2100 75 1070 80 5 x 1,5 4 x 0,25 5 x 1,5 3 x 10A
HH9 9,0 10 14 2100 90 1070 80 5 x 2,5 4 x 0,25 5 x 2,5 3 x 16A
HH12 12,0 12 17 2100 120 1070 100 5 x 4,0 4 x 0,25 5 x 4,0 3 x 20A

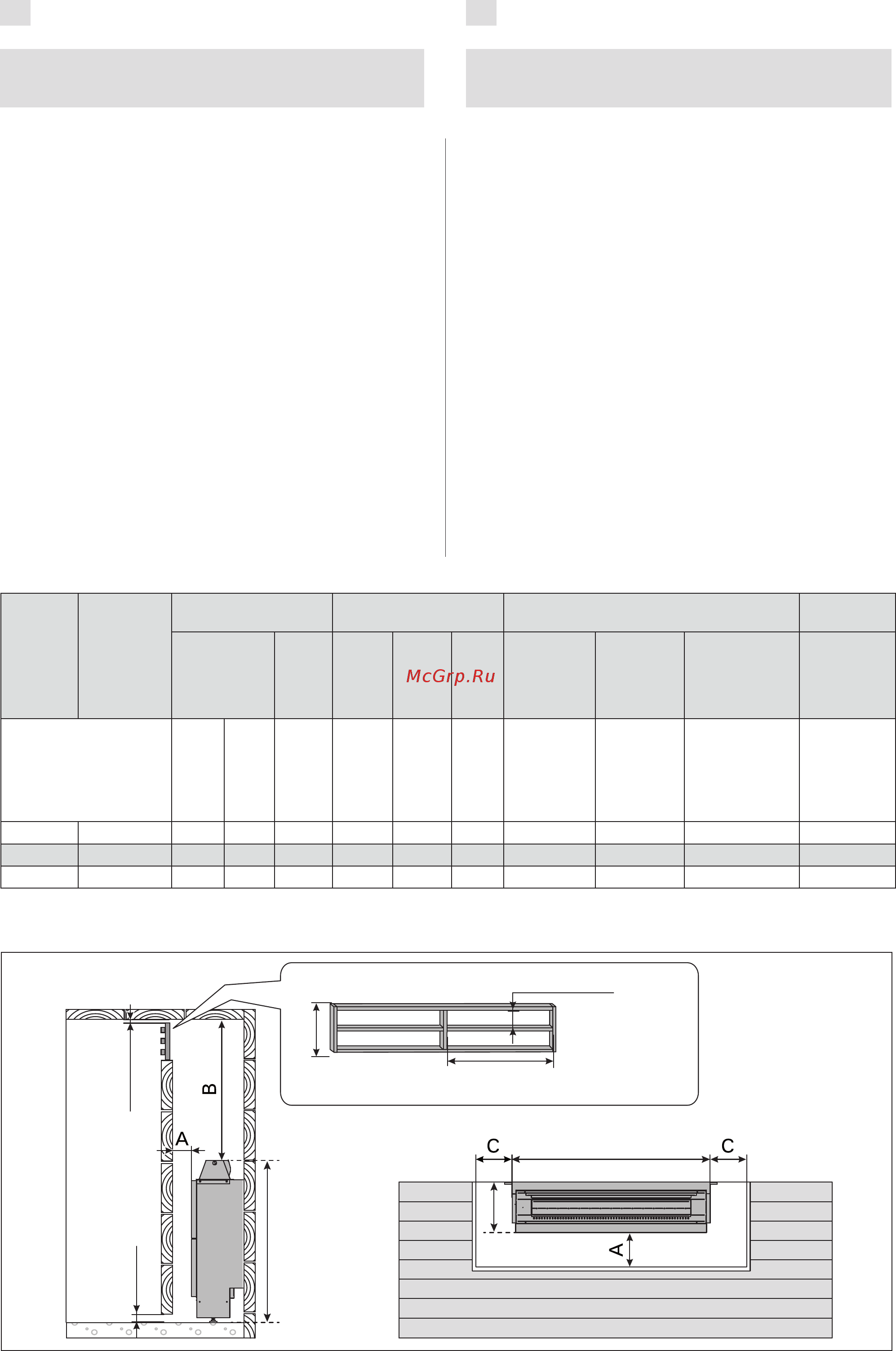

Table 1. Installation details
Tabell 1. Montageinformationen
Figure 4. The heater’s safety distances
Abbildung 4. Sicherheitsabstände des Saunaofens
Number of gaps
min. 4 pcs
Zahl der Lücken:
Min. 4 St.
max. 650 mm
max. 40 mm
min. 200 mm
10-20 mm
80 mm
830 mm
1175 mm
255 mm
3. INSTRUCTIONS FOR THE
INSTALLATION
3. ANLEITUNG FÜR DEN
INSTALLATEUR
