Harvia Hidden Heater HH12 [12/20] Installation des saunaofens in einer nische
![Harvia Hidden Heater HH12 [12/20] Installation des saunaofens in einer nische](/views2/1625868/page12/bgc.png)
12
EN
DE

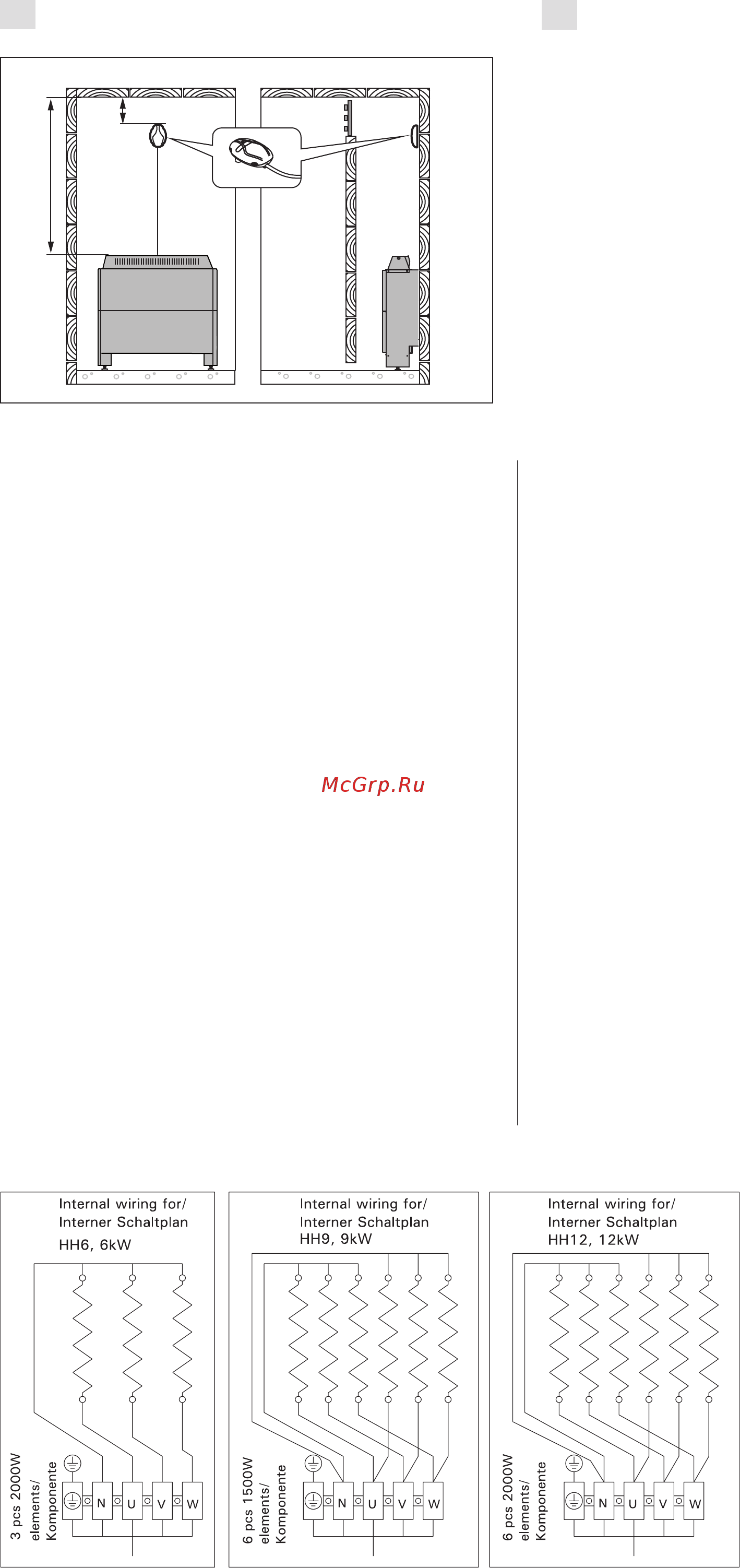

Figure 6. The heater’s electrical connections
Abbildung 6. Elektroanschlüsse des Saunaofens
100 mm
1070 mm
Figure 5. Installing the sensor
Abbildung 5. Installation der Fühler
3.2. Installation of the Heater in a Recess
Install a grid over the partition wall in the front of the
heater to prevent an access of flammable materials
on the heater. See figure 4.
3.3. Installation of Control Unit and Sensor
• The control unit includes detailed instructions
for fastening the unit on the wall.
• Fasten the temperature sensor on the wall
above the heater, along the vertical centre line
running parallel to the sides of the heater, at a
distance of 100 mm from the ceiling (figure 5).
NOTE! Use always the sensor which has been
delivered with the heater.
3.4. Electrical Connections
The heater may only be connected to the electrical
network in accordance with the current regulations
by an authorised, professional electrician.
The heater is semi-stationarily connected to the
junction box on the sauna wall. The connection
cable must be of rubber cable type H07RN-F or its
equivalent.
3.2. Installation des Saunaofens in einer Nische
Über die Trennwand an dem Ofen sollte ein Gitter
installiert werden, so dass keine brennbaren Mate-
rialien auf den Ofen gelangen (Brandgefahr). Siehe
Abb. 4.
3.3. Installation des Steuergeräts und des
Fühlers
• In Verbindung mit dem Steuergerät werden
genauere Anweisungen zu dessen Befestigung
an der Wand gegeben.
• Bringen Sie den Temperaturfühler über dem
Ofen an der Wand an, an der vertikalen Mittelli-
nie, die parallel an den Seiten des Ofens ver-
läuft, in einem Abstand von 100 mm zur Decke
(Abb. 5).
ACHTUNG! Verwenden Sie bitte stets die mit-
gelieferten Temperaturfühler.
3.4. Elektroanschlüsse
Der Anschluß des Saunaofens ans Stromnetz darf nur
von einem zugelassenen Elektromonteur unter Beach-
tung der gültigen Vorschriften ausgeführt werden.
Der Saunaofen wird halbfest an die Klemmdose
an der Saunawand befestigt. Als Anschlußkabel
wird ein Gummikabel vom Typ H07RN-F oder ein
entsprechendes Kabel verwendet.
