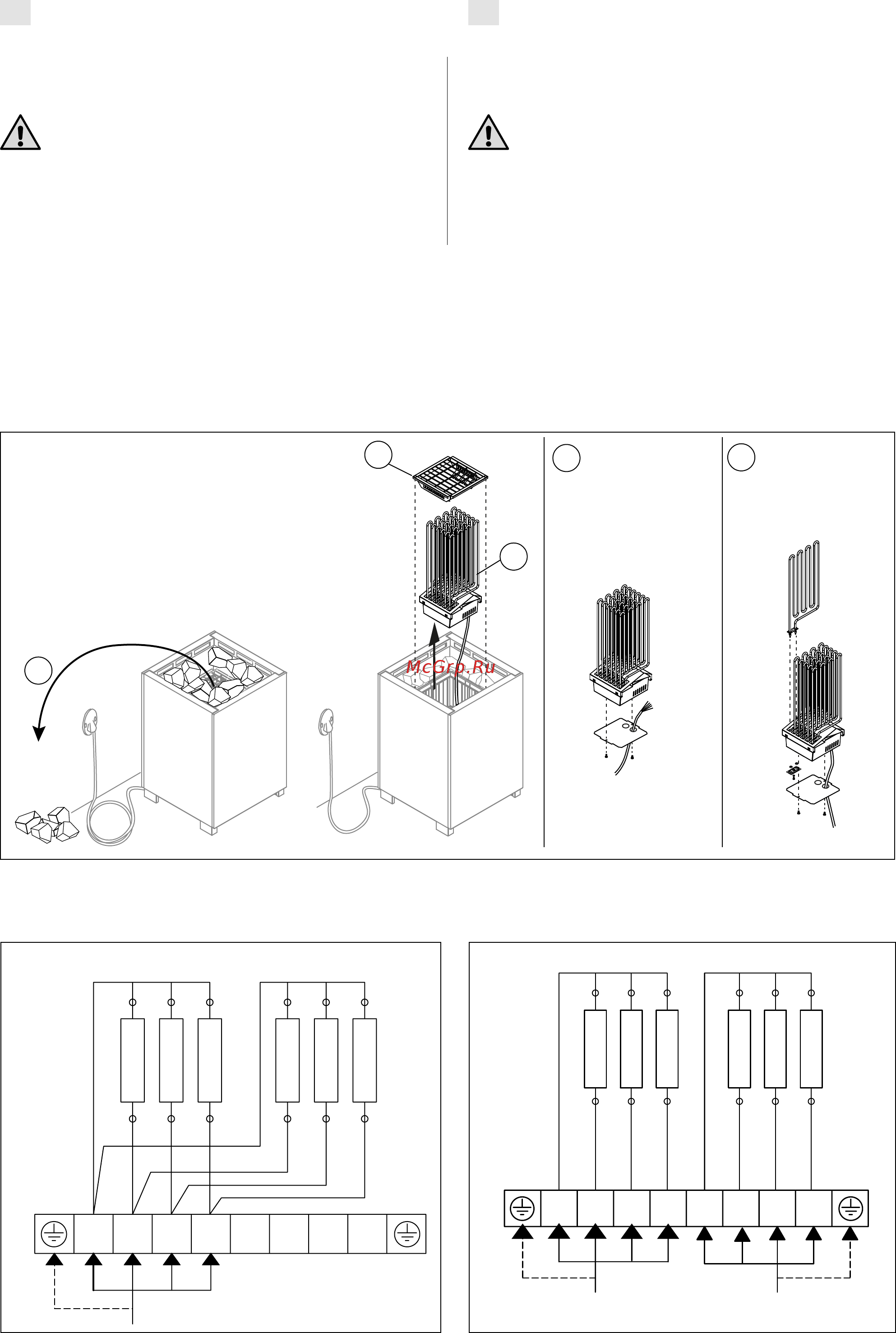

Figure 7. Replacing the Heating Element Module/Heating Elementss
Abbildung 7. Austauschen des Heizelement-Moduls/der Heizelemente
1
2
3
4a
4b
Replacing the
heating element
module
Austauschen des
Heizelement-
Moduls
Replacing the
heating elements
Ersetzen von
Heizelementen
Figure 8. Electrical connections
Abbildung 8. Elektroanschlüsse
Figure 9. The heater’s electrical connections in two
groups
Abbildung 9. Elektroanschlüsse des Saunaofens in zwei
Gruppe
R6
R5
R4
R3
R2
R1
3 8765421
L3L2L1
N
ZLE-304 A
3 8765421
R6
R5
R4
R3
R2
R1
L3L2L1
NN
L1
L2
L3
ZLE-305 A
Group II
Gruppe II
Group I
Gruppe I
3.7. Replacing the Heating Element Module/
Heating Elements
See gure 7.
When placing the heating element module
back into the heater, check that the cable won't
get stuck between the heating element module and
the heater body. Please notice also to put the cover
of the heating element cage in its place supporting
the heating elements and pile stones back on the
heater.
3.7. Austauschen des Heizelement-Moduls/
der Heizelemente
Siehe Abb. 7.
Achten Sie darauf, dass das Kabel nicht zwi-
schen dem Heizelement-Modul und dem
Ofenkorpus eingeklemmt wird, wenn Sie das Heiz-
element-Modul wieder in den Ofen setzen. Bringen
Sie außerdem die Abdeckung auf dem Heizelement-
Käg für die Heizelemente an und schichten Sie
wieder Steine auf den Ofen.
