3. INSTRUCTIONS FOR INSTALLATION
3. MONTAGEANLEITUNG
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 should be followed.
• Is the supply voltage suitable for the heater?
• The location of the heater fulls the minimum
requirements concerning safety distances given
in g. 4 and table 2.
Note! Only one electrical heater may be installed in
the sauna room. The heater should be installed so
that the warning texts can also be read without dif-
ficulty after the installation.
3.2. Place and Safety Distances
The minimum safety distances are described in
gure 4. It is absolutely necessary to install the
heater according to these values. Neglecting them
causes a risk of fire.
3.3. Safety Railing
If a safety railing is built around the heater, the
minimum distances given in g. 4 or in the railing's
instructions for installation must be observed.
3.1. Vor der Montage
Lesen Sie die Montageanleitung, bevor Sie den Sau-
naofen installieren. Überprüfen Sie die folgenden
Punkte:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
übernoch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeignet?
• Der Montageort des Ofens er füllt die in Abb. 4
und Tabelle 2 angegebenen Sicherheitsmindest-
abstän de.
ACHTUNG! In einer Sauna darf nur ein Saunaofen
installiert werden. Der Saunaofen muß so installiert
werden, daß die Warnanweisungen nach der Mon-
tage leicht lesbar sind.
3.2. Standort und Sicherheitsabstände
Die Mindest-Sicherheitsabstände werden in Abbil-
dung 4 angegeben. Diese Abstände müssen unbe-
dingt eingehalten werden, da ein Abweichen Brand-
gefahr verursacht.
3.3. Schutzgeländer
Falls um den Saunaofen ein Schutzgeländer gebaut
wird, muß dies unter Berücksichtigung der in Abb. 4
oder in der Montageanleitung für Schutzgeländer an-
gegebenen Mindestsicherheitsabstände geschehen.
Table 2. Installation details of the heater
Tabelle 2. Montageinformationen zum Saunaofen

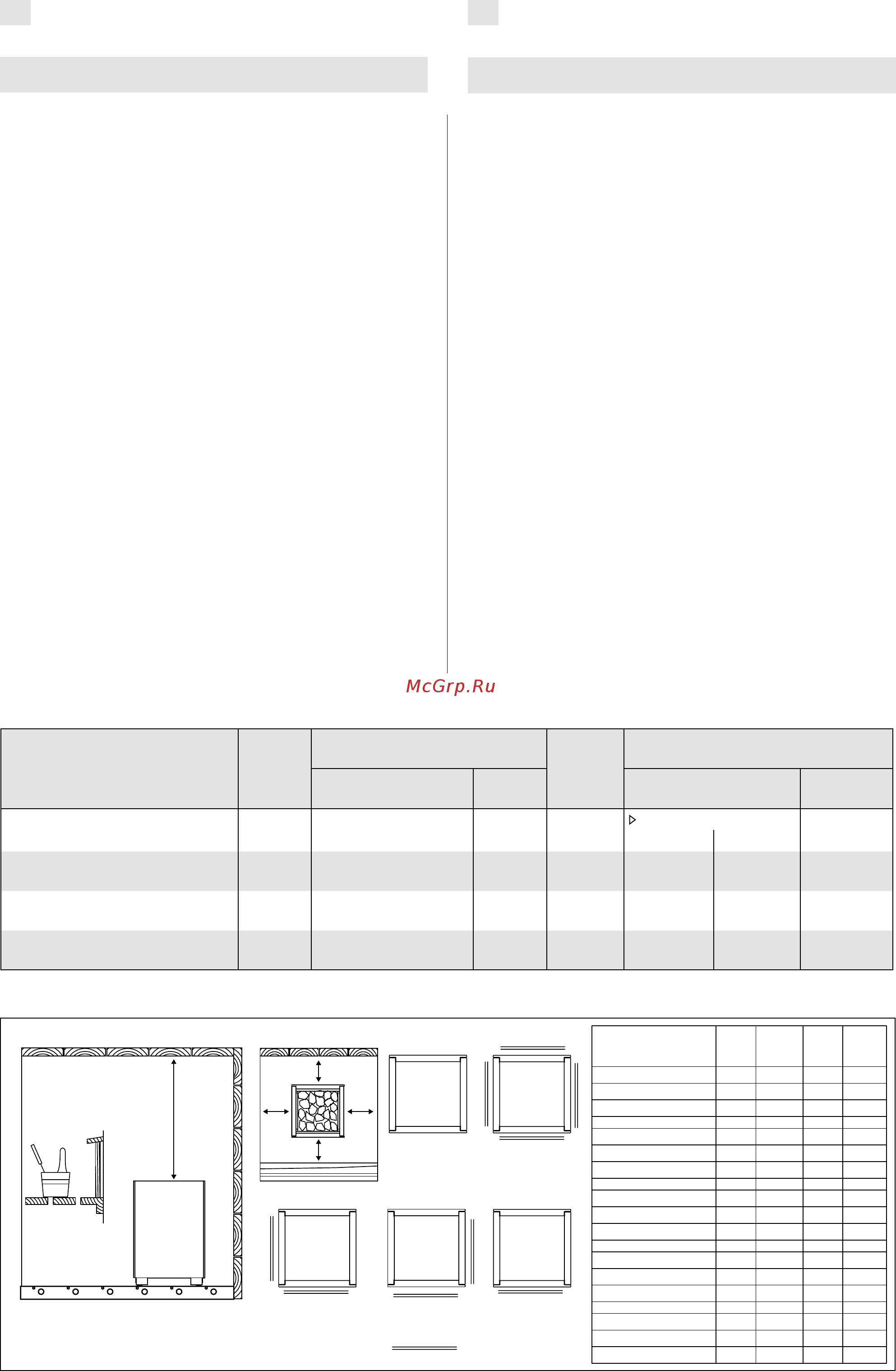

Figure 4. Minimum safety distances (all dimensions in millimeters)
Abbildung 4. Minimum Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
Heater
Ofen
Output
Leistung
Dimensions
Abmessungen
Stones
Steine
Sauna room
Saunakabine
Width/Depth/Height
Breite/Tiefe/Höhe
Weight/
Gewicht
Cubic vol.
Rauminhalt
Height
Höhe
kW mm kg max. kg
2.3.!
min. m³ max. m³ min. mm
MD135/MD135G/MD135GR/
MD135GL/MD135H
13,6 550/550/806 47 160 11 20 2100
MD160/MD160G/MD160GR/
MD160GL/MD160H
15,8 550/550/806 47 160 15 25 2100
MD180/MD180G/MD180GR/
MD180GL/MD180H
18,0 550/550/806 47 160 20 28 2100
min. mm
min. 1200
C
B
D
A
MDG
MD
MDGL
MDGR
MDH
A
(mm)
B
(mm)
C
(mm)
D
(mm)
MD135
50 50 50 50
MD160
50 50 50 50
MD180
50 50 50 50
MD135G
100 100 100 100
MD160G
100 100 100 100
MD180G
120 120 120 120
MD135GL
100 100 50 50
MD160GL
100 100 50 50
MD180GL
120 120 50 50
MD135GR
100 50 50 100
MD160GR
100 50 50 100
MD180GR
120 50 50 120
HD135H
100 50 50 50
MD160H
100 50 50 50
MD180H
120 50 50 50
Heater / Ofen
Grid/Gitter
