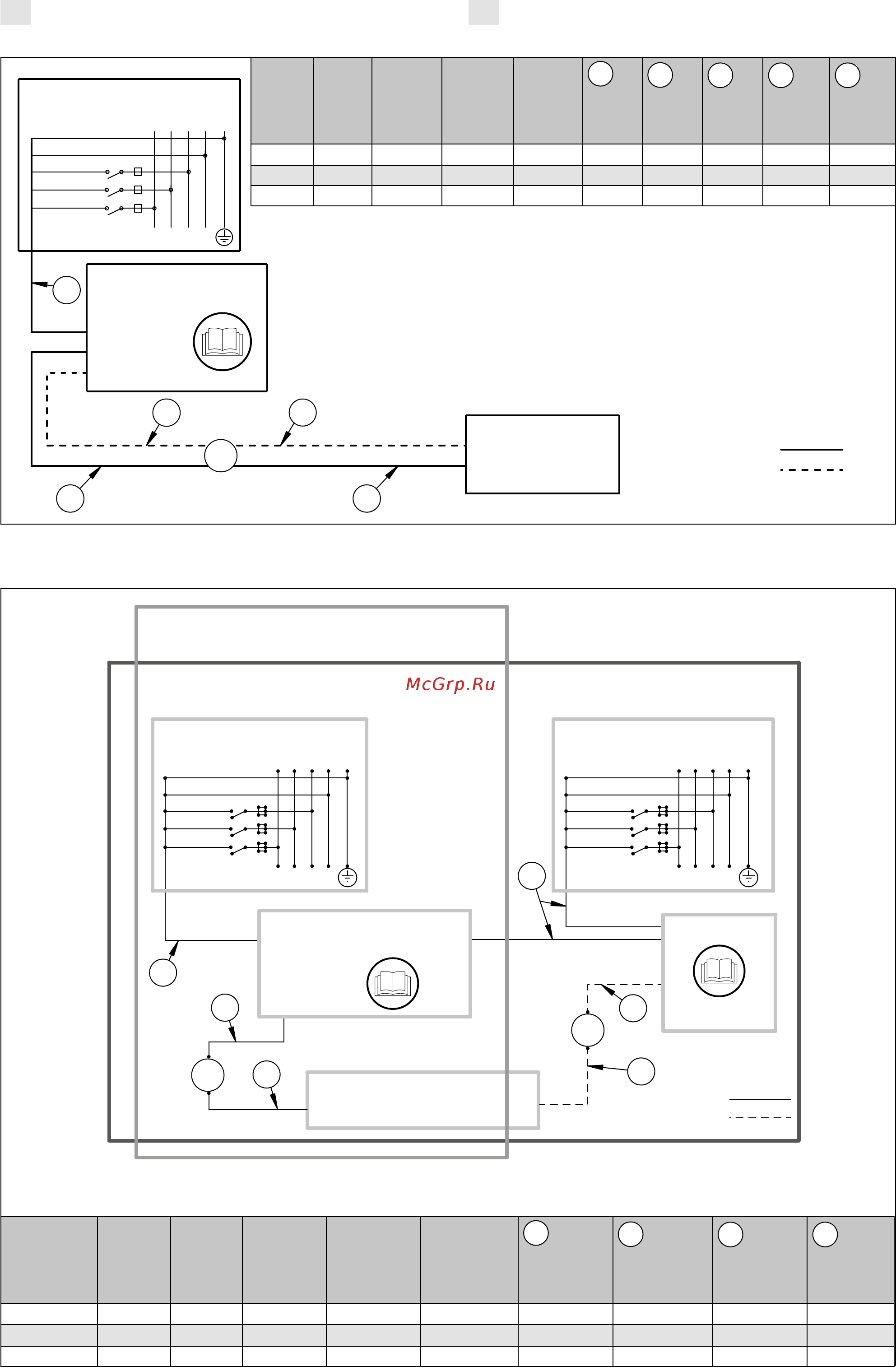

Figure 10. Electrical connections of control unit C260 and MD heater
Abbildung 10. Elektroanschlüsse das Steuergerät C260 und des Saunaofens MD
Figure 11. Electrical connections of control unit and MD heater
Abbildung 11. Elektroanschlüsse das Steuergerät und des Saunaofens MD
L3
L2
L1
N
400 V 3N~
max. 17 kW
L3
L2
L1
N
400 V 3N~
LTY17
max. 17 kW
A1
B2
A2
A1
A2
B1
MD Heater/Ofen
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE
POWER SUPPLY
HAUPTZENTRALE
POWER SUPPLY
HAUPTZENTRALE
FUSES 1
SICHERUNGEN 1
FUSES 2
SICHERUNGEN 2
Control unit
Steuergerät
Electrical connections in two groups
Elektroanschlüsse in zwei Gruppen
Electrical connections in one group
Elektroanschlüsse in eine Gruppe
Group I /Gruppe I
Group II /Gruppe II
Model
Modell
Output
Leistung
(kW)
Groups
Gruppen
(pcs/St.)
Output/
Group
Leistung/
Gruppe
(kW)
Fuses 1
Sicherungen
1
(A)
Fuses 2
Sicherungen
2
(A)
A1
min. (mm²)
A2
min. (mm²)
B1
H07RN-F
min. (mm²)
B2
H07RN-F
min. (mm²)
MD135
13,6 1 13,6 3 x 25A – 5 x 6 –
5 x 2,5
–
MD160
15,8 1 15,8 3 x 25A – 5 x 6 –
5 x 2,5
–
MD180 18 2 9 3 x 16A 3 x 16A 5 x 2,5 5 x 2,5 5 x 2,5 5 x 2,5
L3
L2
L1
N
400 V 3N~
max. 34 kW
B2 C2
C1
A1
B1
MD
VERTEILERDOSE
JUNCTION BOX
Control unit C260
Steuergerät C260
Heater/Ofen
FUSES 1
SICHERUNGEN 1
Group I /Gruppe I
Group II /Gruppe II
POWER SUPPLY
HAUPTZENTRALE
Model
Modell
Output
Lei-
stung
(kW)
Groups
Gruppen
(pcs/St.)
Output/
group
Leistung/
Gruppe
(kW)
Fuses 1
Siche-
rungen 1
(A)
A1
min.
(mm²)
B1
min.
(mm²)
B2
min.
(mm²)
C1
H07RN-F
min.
(mm²)
C2
H07RN-F
min.
(mm²)
MD135
13,6 2 6,8 3 x 25 5 x 6 5 x 2,5 5 x 2,5 5 x 2,5 5 x 2,5
MD160 15,8 2 7, 9 3 x 25 5 x 6 5 x 2,5 5 x 2,5 5 x 2,5 5 x 2,5
MD180 18 2 9 3 x 35 5 x 10 5 x 2,5 5 x 2,5 5 x 2,5 5 x 2,5
