EN DE
16

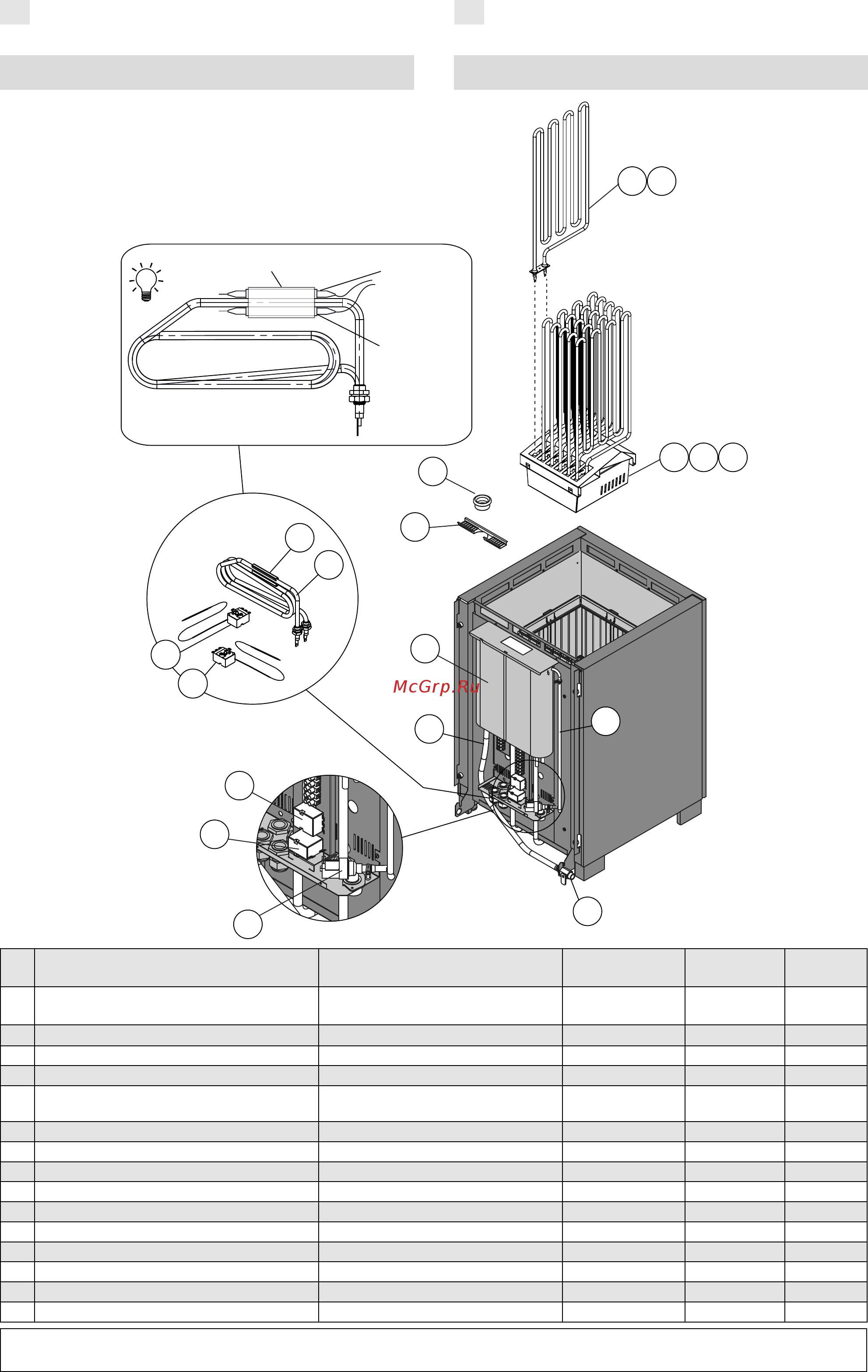

4. SPARE PARTS 4. ERSATZTEILE
A
B
C
D
E
F
14
6
21
4 53
9
10
8
16
9
10
11
15
7
13
12
ZSN-250
Thermostat
Silicon rubber
ZSK-764
Overheating
protector
1 Heating element 2260 W /230 V Heizelement 2260 W /230 V ZCU-823
13,5 kW
16 kW
6
3 (B, D, F)
2 Heating element 3000 W /230 V Heizelement 3000 W /230 V ZCU-830
16 kW
18 kW
3 (A, C, E)
6
3
Heating element module Heizelement-Modul
ZLE-005 13,5 kW 1
4 Heating element module Heizelement-Modul ZLE-006 16 kW 1
5 Heating element module Heizelement-Modul ZLE-007 18 kW 1
6
Evaporator heating element, assembled
2000 W/230 V
Heizelement des Verdampfers,
montiert 2000 W/230 V
ZH-104 1
7 Water reservoir, assembled Wassertank, montiert ZCU-115 1
8 Solenoid valve Magnetventil ZSS-610 1
9 Overheating protector 140
o
C Überhitzungsschutz 140
o
C ZSK-764 1
10 Thermostat 110
o
C Thermostat 110
o
C ZSN-250 1
11 Soapstone cup Specksteinbecher ZSS-505 1
12 Silicon hose 7/10 Silikonschlauch 7/10 ZCU-350/ZH-170 1
13 Silicon hose 12/16 Silikonschlauch 12/16 ZLE-209/ZH-175 1
14 Bracket for thermostat Thermostat Befestigung ZH-128 1
15 Steam grid Dampfgitter ZLE-203 1
16 Tap 1/2" Hahn 1/2" ZG-575 1
We recommend to use only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
