Le produit que vous venez d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité. Nous espérons qu’il vous apportera une
entière satisfaction.
INSTALLATION DE L’APPAREIL
Lisez la notice avant de commencer l’installation de l’appareil, an de ré-
pondre aux prescriptions normatives.
Vériez la tension d’alimentation et coupez le courant avant le raccorde-
ment de l’appareil.
Conservez la notice, même après l’installation de l’appareil.

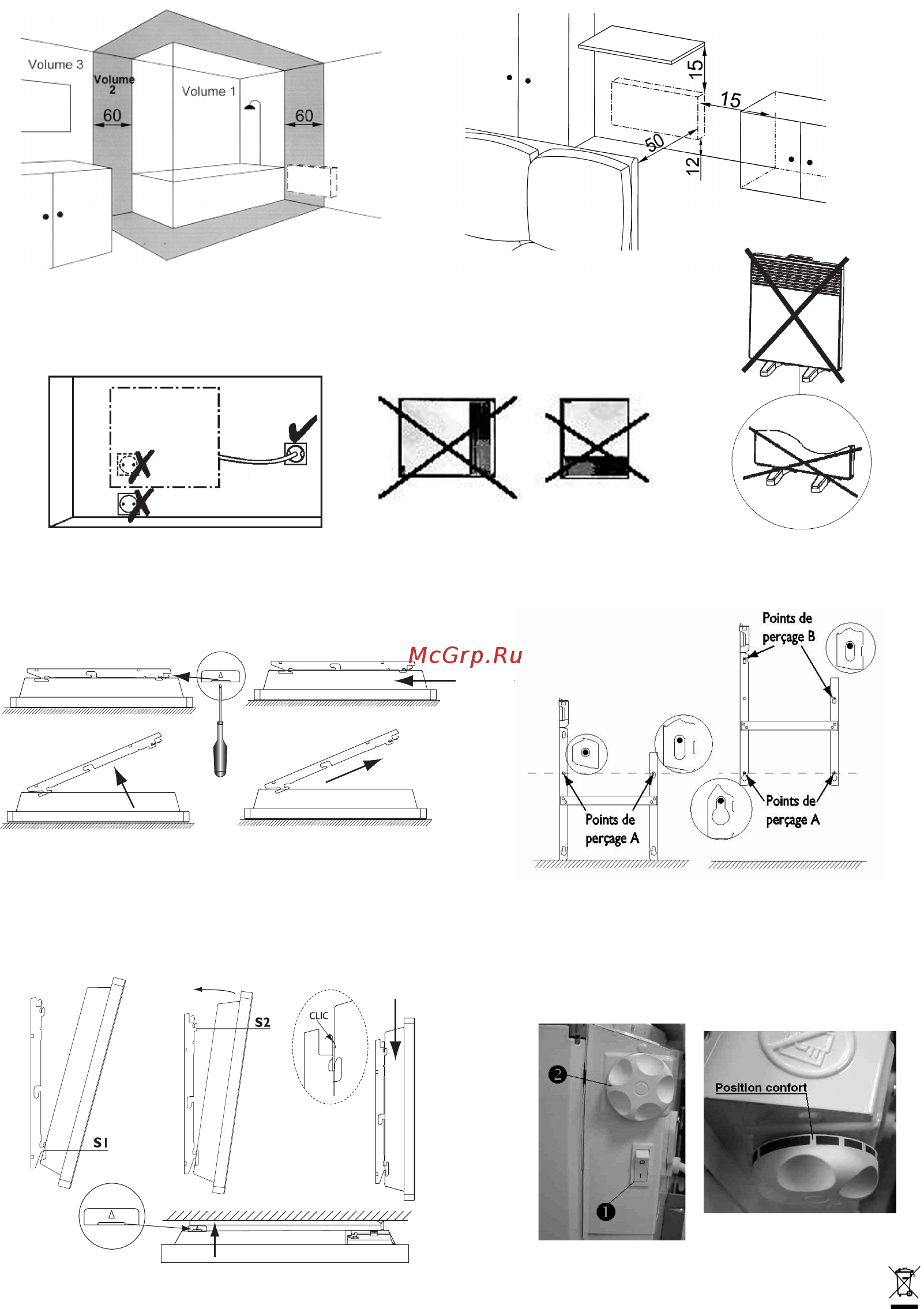

1) Où installer l’appareil ?
- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout
autre cas, veuillez consulter votre distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes
en vigueur dans le pays d’installation (NFC15100 pour la FRANCE).
- Les appareils sont de classe ||
et protégés contre les projections d’eau
IP 24. Ils peuvent donc être installés dans le volume 2 des salles d’eau.
Mais les organes de commande de l’appareil ne doivent pas pouvoir être
manipulés par une personne utilisant la douche ou la baignoire.
a
- Respecter les distances minimales avec les obstacles pour l’emplacement
de l’appareil.
b
- Si vous avez un revêtement mural posé sur mousse, il faut mettre une
cale sous le support de l’appareil d’épaisseur égale à celle de la mousse
an de conseCver un espace libre derrière l’appareil pour ne pas perturber
sa régulation.
- Ne pas installer l’appareil :
c Dans un courant d’air susceptible de perturber sa régulation ( Sous
une Ventilation Mécanique Centralisée etc...).
c Sous une prise de courant xe.
c Dans le volume 1 des salles de bains a
Il est interdit de monter un appareil vertical horizontalement et
vice versa.
2) Comment installer l’appareil ?
2-1) Déverrouiller la patte d’accrochage de l’appareil
Nous vous conseillons de poser l’appareil à plat vers le sol.
- Munissez-vous d’un tournevis plat et soulevez la languette en veillant à
ne pas la déformer.
- Tout en maintenant la languette soulevée, poussez la patte d’accrochage
vers le bas de l’appareil pour dégager les crochets supérieurs.
- Faites pivoter la patte d’accrochage autour des crochets inférieurs.
- Retirez la patte d’accrochage.
2-2) Fixer la patte d’accrochage
- Posez la patte d’accrochage au sol et contre le mur.
- Repérez les points de perçage A. Ceux-ci donnent la position des
xations inférieures.
- Remontez la patte d’accrochage en l’alignant avec le point de perçage
A pour repérer les points de perçage B. Ceux-ci donnent la position des
xations supérieures.
-
Percez les 4 trous et mettez des chevilles. En cas de support particulier,
utilisez des chevilles adaptées (ex : placoplâtre).
- Positionnez et vissez la patte d’accrochage.
Nota : Il est formellement interdit d’utiliser l’appareil en conguration mobile,
sur pieds ou sur roulettes. (schéma 3C)
2-3) Raccorder l’appareil :
- L’appareil doit être alimenté en 230V 50Hz.
- L’utilisation de l’appareil avec prise de courant n’est pas permis en France,
couper le cordon au niveau de la prise et procéder au raccordement direct.
- Le raccordement au secteur se fera à l’aide d’un câble 2 ls (modèle mé-
canique A) et 3 ls (modèle électronique B) par l’intermédiaire d’un boîtier
de raccordement. Dans des locaux humides comme les salles d’eau et les
cuisines il faut installer le boîtier de raccordement au moins à 25cm du sol.
f
A
B
C
