Gespasa MG-80AV (32340-CF00000) Инструкция по эксплуатации онлайн
MG-80A CÓDIGO Code 32300
MG-80AV CÓDIGO Code 32340
MEDIDOR VOLUMÉTRICO MECÁNICO DE ALUMINIO
Aluminium Volumetric Mechanical Meter
INSTRUCTION MANUAL
WARRANTY AND CONFORMITY DECLARATION
MANUAL DE INSTRUCCIONES
GARANTÍA Y DECLARACIÓN DE CONFORMIDAD

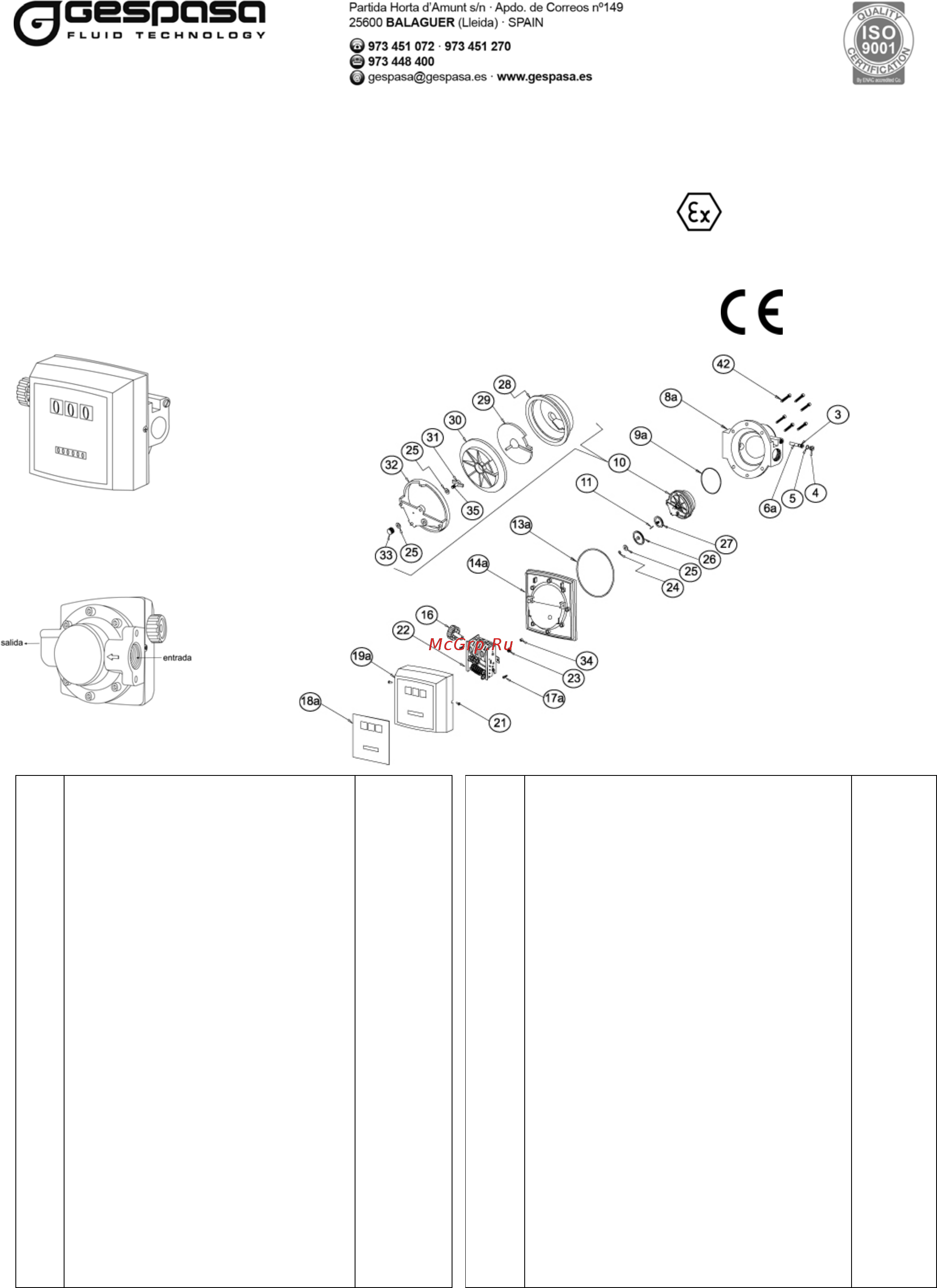

M-1bex
MG-80A
Nº
DESCRIPCIÓN
DESCRIPTION
CÓDIGO
CODE
Nº
DESCRIPCIÓN
DESCRIPTION
CÓDIGO
CODE
3 TÓRICA 5,28x1,78 803100024 21a TORNILLO M.4x10 DIN. 7985 805404002
5.28x1.78 Joint
M.4x10 DIN.7985 Screw
3 TÓRICA 5,28x1,78 Vitón 803101024 22 NUMERACIÓN 320005002
5.28x1.78 Viton Joint
Numeration
4 TAPÓN PROTECCIÓN REGULACIÓN 320004004 23 ENGRANAJE CÓNICO 320001002
Regulation protection plug
Conical Gear
5 TÓRICA D. 9,5 x 1,5 mm 803100045 24 TÓRICA D. 3,69 x 1,78 803100023
D. 9.5x1.5 mm Joint
D. 3.69x1.78 Joint
5 TÓRICA VITÓN D. 9,5 x 1,5 mm 803101031 24 TÓRICA VITÓN D. 3,69 x 1,78 803101023
D. 9.5x1.5 mm Viton joint
D. 3.69x1.78 Viton Joint
6a TORNILLO REGULADOR CAUDAL 323004002 25 ARANDELA RUEDA DENTADA 320001005
Flow Screw
Gear Wheel Ring
8a CARCASA MECANIZADA MEDIDOR 323004001 26 RUEDA DENTADA 320001003
Meter Housing
Gear Wheel
9a TÓRICA VITÓN 80 x 3 mm 803101025 27 PIÑÓN DOBLE 320001004
80x3 mm Viton Joint
Double Pinion
10 CÁMARA MEDICIÓN COMPLETA 320002000 28 CAJA MEDICIÓN 320002001
Measuring Chamber
Measuring Chamber
11 PASADOR D. 2 x 16 DIN. 6325 804000001 29 DISCO OSCILANTE (TURBINA) 320002002
D.2x16 DIN. 6325 Pin
Nutating Disc
13a TÓRICA D.105x4 NBR 803100067 30 TAPA SUPERIOR 320002003
D.105x4 NBR Joint
Upper Cover
13a TÓRICA VITÓN D.105x4 803101059 31 PALANCA TAPA 320002004
D.105x4 Viton joint
Cover Lever
14a TAPA CENTRAL MECANIZADA 323004000 32 SOPORTE CAJA MEDICIÓN 320002006
Central Mechanized Cover
Measuring Box Support
16 MANDO PUESTA A CERO 320005001 33 PIÑÓN CONJUNTO MEDICIÓN ENGRANAJE CM 320002005
Reset Drive
Gear Measuring Unit Pinion
17 TORNILLO D. 4,2x9,5 DIN. 7981 ZINCADO 805404003 34 CASQUILLO D. 7 x D. 4x6 320004016
D.4.2x9.5 DIN. 7981 Zinc-plated Screw
D. 7 x D. 4 x6 Sleeve
18a CARÁTULA 3 CIFRAS 323004007 35 EJE PALANCA 4x15 320002007
3 Digit Plate
4x15 Lever Shaft
19a TAPA CONJUNTO NUMERACIÓN 323004003 42 TORNILLO M-8x25 DIN. 912 805400036
Numeration Cover
M-8x25 DIN.912 Screw
Содержание
- Aluminium volumetric mechanical meter 1
- Instruction manual warranty and conformity declaration manual de instrucciones garantía y declaración de conformidad 1
- Medidor volumétrico mecánico de aluminio 1
- Mg 80a 1
- Advertencias 2 warnings 2
- Características técnicas 1 technical features 2
- Factores de diseño design factors 2
- Instrucciones de seguridad 3 security instructions 2
- Manual de instrucciones mg 80a mg 80av 2
- Desmontaje montaje 5 disassemble assemble 3
- Instalación 4 installation 3
- Manual de instrucciones mg 80a mg 80av 3
- Para girar la entrada salida del fluido 5 to turn the fluid inlet outlet 3
- Para sacar la numeración 5 to remove the numeration 3
- Calibración 6 calibration 4
- Mantenimiento 7 maintenance 4
- Manual de instrucciones mg 80a mg 80av 4
- Reparación 8 repair 4
- Garantía 10 warranty 5
- Guía de problemas 5
- Manual de instrucciones mg 80a mg 80av 5
- Problem guide 5
- Declaración de conformidad ue 11 eu conformity declaration 6
- Gespasa 6
- Manual de instrucciones mg 80a mg 80av 6
- Medidor volumétrico mecánico de aluminio volumetric mechanical aluminium meter 6
- Mg 80a o mg 80av 6
- Mg 80a or mg 80av 6
