ORBIMAT
00/12_2014 A016.13.56582
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
ESP
DETECTOR DE MOVIMIENTO
INSTRUCCIONES DE EMPLEO

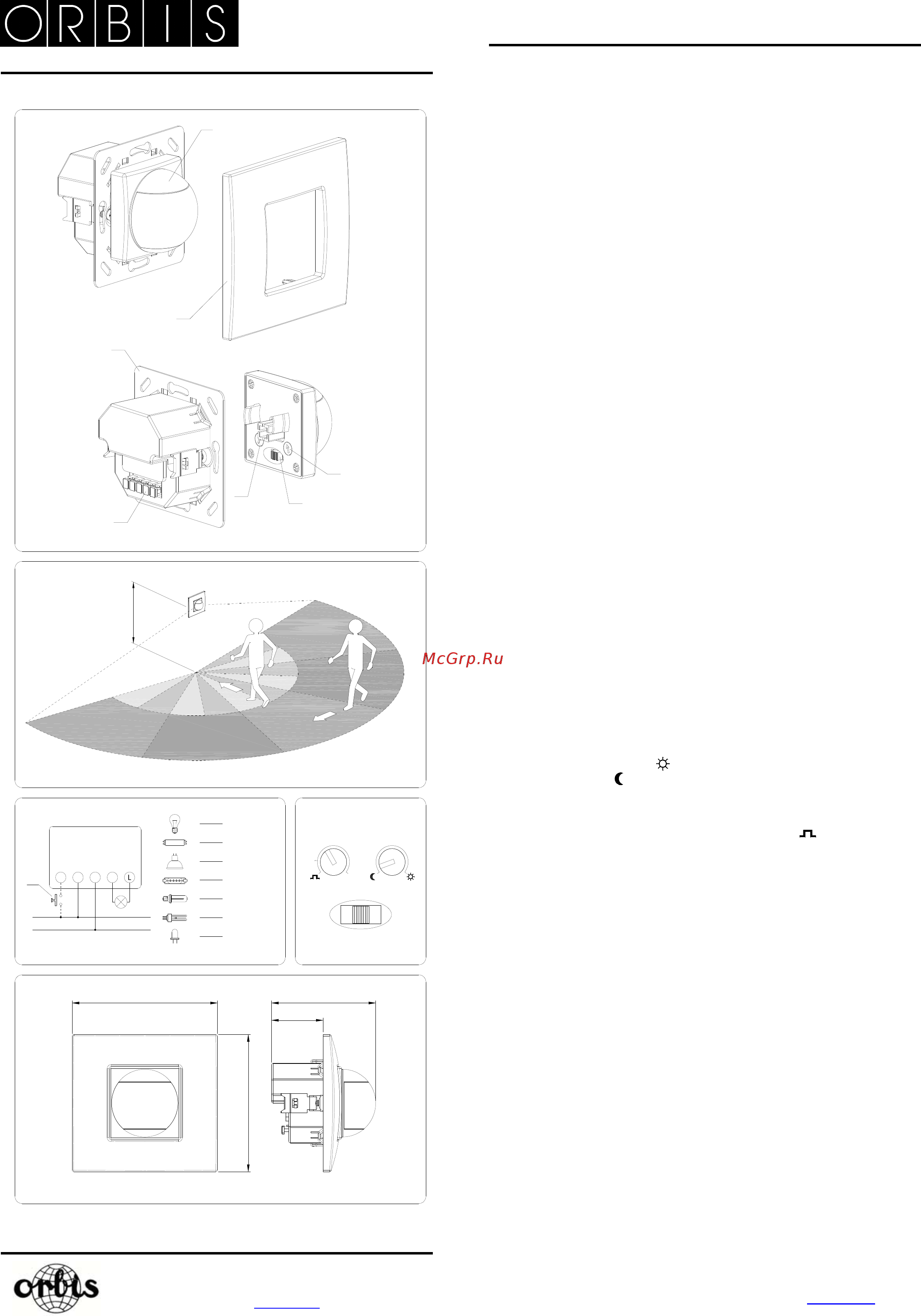

FIG.1
1. Captador 2. Marco embellecedor 3. Marco metálico
4. Bornes de conexión 5. Mando manual 6. Selectores
DESCRIPCIÓN:
El interruptor de proximidad ORBIMAT está especialmente diseñado para sustituir a un
interruptor convencional en instalaciones de interior.
El ORBIMAT capta las emisiones invisibles infrarrojas procedentes de personas y otras
fuentes de calor sin emitir ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del ORBIMAT su circuito de salida se activa.
Una vez que deja de captar el movimiento se desactiva tras un tiempo de retardo regulable.
El ORBIMAT reacciona únicamente cuando las condiciones de luz están por debajo del nivel
seleccionado.
INSTALACIÓN:
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un
instalador autorizado.
El aparato está internamente protegido contra las interferencias por un circuito de seguridad.
No obstante, algunos campos electromagnéticos especialmente fuertes pueden llegar a
alterar su funcionamiento, por tanto, no debe instalarse próximo a campos inductivos
(motores, transformadores, centros de transformación, maquinaria industrial, etc.) o señales
inalámbricas de alta frecuencia (WIFI, telefonía, inhibidores de señal. etc.)
MONTAJE: Empotrable, en caja de mecanismo tipo universal, evitando que en su área de
detección se encuentren superficies altamente reflectantes (líquidos, mármol, etc.),
elementos sujetos a cambios bruscos de temperatura (calefacción, aire acondicionado) o
fuentes luminosas
NOTA: La sensibilidad del captador puede verse reducida si la temperatura del objeto a
detectar esta próxima a la temperatura ambiente.
En la instalación del ORBIMAT se debe tener en cuenta que la activación se produce cuando
la fuente de calor cruza sus haces de detección y, por lo tanto, si va en dirección al aparato, la
detección es posible que se produzca a una menor distancia, ya que puede que no atraviese
los haces, hasta que esté próximo al aparato.
En el dibujo de la FIG.2, las flechas indican la dirección del movimiento de la persona u objeto
a detectar.
La altura recomendada para la instalación del ORBIMAT está entre 0,8 y 1,5 metros como
muestra la FIG.2.
Retirar el marco y el captador con ayuda de un destornillador.
Conectar de acuerdo con el esquema de la FIG.3.
Fijar el ORBIMAT atornillando el marco metálico a la caja de mecanismos. Tras realizar los
ajustes de luminosidad y retardo (ver AJUSTES) y modo de actuación (ver MANDO
MANUAL), encajar en su posición el captador y el marco.
AJUSTES:
En la parte trasera del captador se encuentran los selectores “LUX” y “TIME”, y el mando
manual de selección de modo, como se muestra en la FIG.4.
AJUSTE DE LUMINOSIDAD:
El interruptor de proximidad ORBIMAT puede ser graduado de tal manera que actúe
solamente cuando las condiciones de luz estén por debajo del nivel seleccionado. Girando el
selector “LUX” hacia la posición (
) reaccionará en cualquier condición de luminosidad.
Girando hacía la posición (
), solamente reaccionará en condiciones de baja luminosidad.
AJUSTE DEL RETARDO DE DESCONEXIÓN:
Girando el selector “TIME” a la posición derecha, el retardo de desconexión será de 20
minutos aproximadamente. Girando hacia la posición izquierda (
pulso) se encenderá
durante un pulso de 1 segundo, manteniéndose 4s apagado (sin realizar detección), la
temporización minima regulable es de 30 segundos.
MANDO MANUAL (MODO):
Mediante 3 posiciones
0 : Apagado Permanente
A : Funcionamiento Automático
I : Encendido Permanente
PUESTA EN SERVICIO.
Al conectar el captador, con el mando manual en posición A, el equipo se mantiene
encendido durante 60 segundos, tras los cuales se apaga y queda en funcionamiento
automático.
PULSADOR EXTERNO
El equipo tiene la posibilidad de ser activado mediante pulsador externo (FIG.3-P), realizando
una temporización al activar el pulsador, independientemente de la luminosidad ajustada.
CARACTERÍSTICAS TÉCNICAS:
Alimentación: 230 V 50-60Hz
Poder de ruptura: 6 A 230 V cos φ =1
Consumo Propio: Menos de 1 W
Pulsadores externos con neón o LED: máximo 1 mA
Rango de luminosidad: 5 – 2000 lux
Rango de temporización: Pulsos de 1s ON, 4s OFF y temporizaciones
de 30s, 1min, 3min, 5min, 10min y 20min
aprox.
Ángulo de detección: 200º a 20 ºC
Campo de detección: De 0 a 6 metros a 20 ºC
Temperatura de funcionamiento: 0 ºC a +40 ºC
Tipo de protección: IP20 según EN 60529
Clase de protección: II según EN 60335 en condiciones de montaje
correctas
Sujeto a cambios técnicos – información adicional en: www.orbis.es
4
6
5
1
2
FIG.1
3
6
FIG.2
0.8 - 1.5 mts
FIG.3
P
L
N
SLNN
1300 VA
1300 W
1300 VA
1300 VA
1300 W
500 VA
1300 VA
93
86
33
66.7
LUXTIME
20m
0
I
A
30s
FIG.4
´
