02/03.2015 A016.13.56008
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Telf.:+ 34 91 5672277; Fax:+34 91 714006
www.orbis.es ● info@orbis.es
www.orbisenergiainteligente.com
ESP
DETECTOR DE MOVIMIENTO
INSTRUCCIONES DE EMPLEO

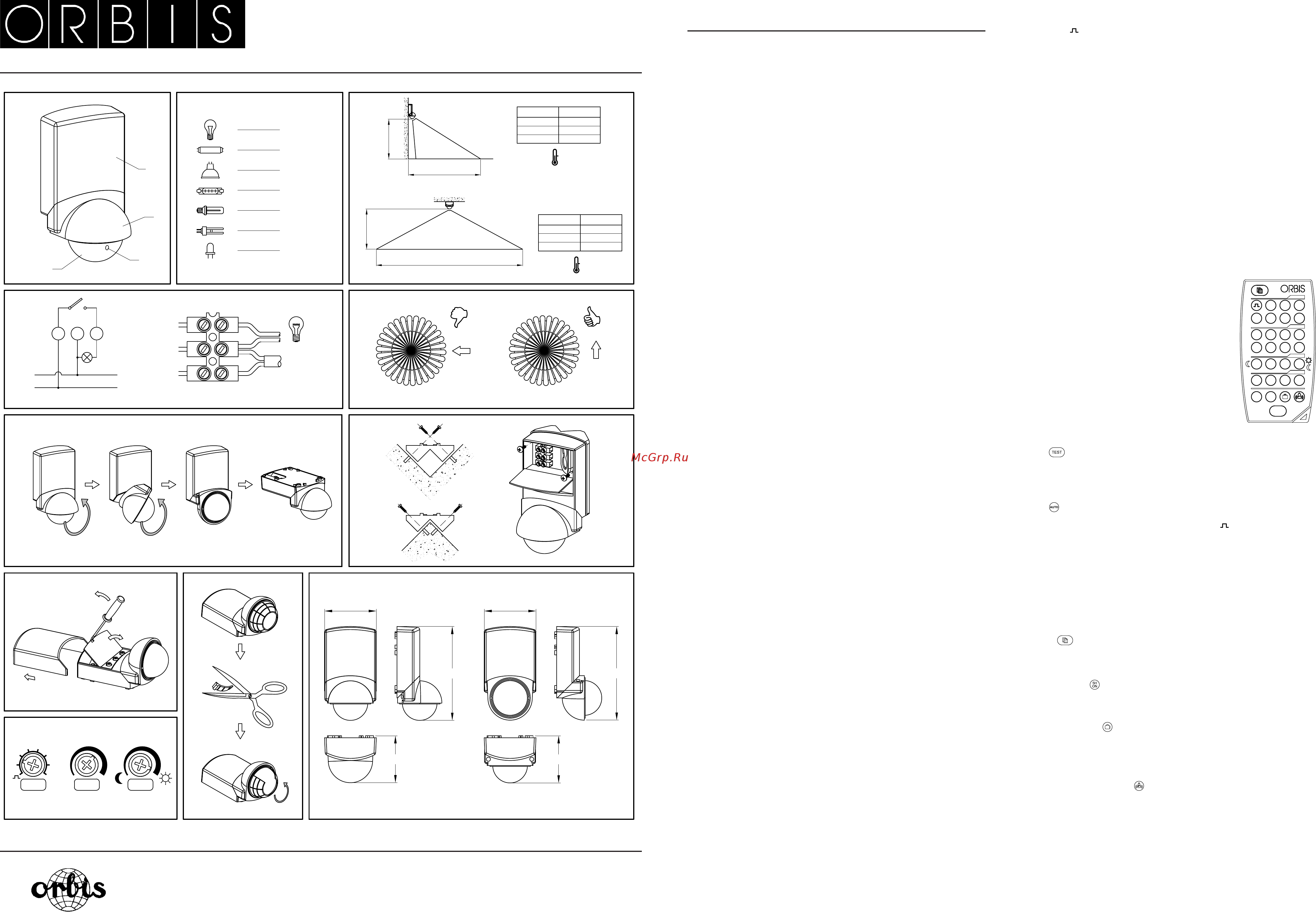

FIG.1
1. Tapa frontal
2. Cabezal
3. Led rojo
4. Sensor
DESCRIPCIÓN
El detector de movimiento PROXIMAT PRO CR capta las emisiones invisibles infrarrojas
procedentes de personas y otras fuentes de calor sin emitir ningún tipo de radiación.
Cuando una fuente de calor se mueve debajo del PROXIMAT PRO CR su circuito de
salida se activa. Una vez que deja de captar el movimiento se desactiva tras un tiempo
de retardo regulable.
El circuito del detector de movimiento reacciona únicamente cuando las condiciones de luz
están por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por
un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de seguri-
dad. No obstante, algunos campos electromagnéticos especialmente fuertes pueden lle-
gar a alterar su funcionamiento, por tanto, no debe instalarse próximo a campos inductivos
(motores, transformadores, centros de transformación, maquinaria industrial, etc.).
MONTAJE
Sobre pared o techo evitando que en su área de detección se encuentren supercies
altamente reectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de
temperatura (calefacción, aire acondicionado, posibles corrientes de aire, etc.) o fuentes
luminosas. El PROXIMAT PRO CR se puede instalar en intemperie gracias a su envol-
vente IP55.
Dependiendo de cómo se instale el PROXIMAT PRO CR y de la altura de montaje, tendre-
mos diferentes áreas de detección, como se muestra en la FIG.3.
ATENCIÓN: La altura máxima de instalación es de 7 m.
En la instalación de cualquier detector de movimiento se debe tener en cuenta que la de-
tección se produce al cruzar sus haces de detección, y que por lo tanto si la fuente de calor
a detectar va en paralelo a los haces, la detección se produce a una menor distancia, ya
que no atraviesa los haces, hasta que llega muy cerca del aparato, como se ve en la FIG.5.
Para jar el equipo retirar la tapa frontal deslizándola hacia arriba. Abrir la tapa interior
mediante un destornillador de punta plana (FIG.8) y así tener acceso a los taladros de
jación. Fijar a la pared o techo con los tornillos adjuntos.
El PROXIMAT PRO CR permite girar su cabezal 180º para poder ser instalado en techo tal
y como se describe en la FIG.6.
El PROXIMAT PRO CR incluye un accesorio para la instalación en rincón o esquina. Para
jar el accesorio al equipo hay que atornillarlo con los tornillos que vienen suministrados
como indica el dibujo de la FIG.7.
CONEXIÓN
Retirar la tapa frontal deslizándola hacia arriba. Abrir la tapa interior mediante un des-
tornillador de punta plana (FIG.8) para acceder a los bornes y conexionar de acuerdo al
esquema de la FIG.4.
PUESTA EN SERVICIO Y AJUSTE
En la primera conexión o en cortes de alimentación prolongados, el equipo permanece
aproximadamente 60 segundos activado, transcurrido este tiempo está preparado para
funcionar y realizar los ajustes seleccionados.
Al deslizar la tapa frontal quedan al descubierto tres selectores (FIG.9) para los diferentes
ajustes que se pueden realizar en el funcionamiento del PROXIMAT PRO CR.
INDICADOR DE DETECCIÓN
Un LED rojo indica el estado del PROXIMAT PRO CR.
• Encendido: Mientras la carga está activada durante la temporización. Circuito ON
• Parpadeando: Las condiciones de luminosidad están por debajo del nivel LUX seleccio-
nado y el dispositivo está preparado para detectar.
• Apagado: Las condiciones de luminosidad están por encima del nivel LUX seleccionado
y el dispositivo no reaccionará frente a fuentes de calor, no detecta.
AJUSTE DEL CAMPO DE DETECCIÓN
La temperatura ambiente del recinto donde se instale la PROXIMAT PRO CR inuye en
la sensibilidad de detección y por tanto, en la distancia de detección. Ya que el aparato
funciona por detección del movimiento de una fuente de calor, a mayor temperatura peor
sensibilidad, por esto cuanto más cercana a 36 ºC sea la temperatura ambiente peor es la
detección (36 ºC es la temperatura del cuerpo humano).
Para ajustar el campo de detección, gire el selector SENS a la posición máxima, el selector
LUX a la posición ☼ y el selector TIME a la posición mínima.
Muévase en los límites del campo de detección para comprobar la cobertura. Los límites
de este campo pueden variarse con el selector SENS.
El PROXIMAT PRO CR se suministra con un limitador del área de detección. El accesorio
está dividido en 8 sectores con tres alturas. Cada sector bloquea un área de 45º.
Corte el accesorio según el área de detección deseada y colóquelo sobre la lente del
PROXIMAT PRO CR (FIG.10). Si se desea que el área de detección sea de 360º no
coloque el limitador.
El sensor puede girar 180º desplazando la zona de detección hacia donde se necesite.
AJUSTE DE LA LUMINOSIDAD
El detector de movimiento PROXIMAT PRO CR puede ser graduado de tal manera que
actúe solamente cuando las condiciones de luz estén por debajo del nivel seleccionado.
Girando el selector LUX hacia la posición ☼ reaccionará en cualquier condición de lu-
minosidad. Girando hacia la posición y solamente reaccionará en condiciones de baja
luminosidad.
La medición de luminosidad sólo se realiza cuando su circuito de salida está desactivado.
AJUSTE DEL RETARDO DE CONEXIÓN
Girando el selector TIME el tiempo de encendido de la carga podrá jarse entre los si-
guientes valores:
• Posición : encendido 1 segundo, apagado 4s. Tiempo mínimo.
• Posiciones de 10s a 10m: encendido de 10s, 30s, 1min., 2 min., 3 min., 5 min., 10 min.
(tiempo máximo).
Las temporizaciones de 10s a 10 minutos se reinician en cada captación realizada. Duran-
te la conexión de la carga, el LED rojo del equipo permanecerá encendido.
Para que los cambios realizados en los potenciómetros de ajuste del equipo tengan
efecto, es necesario salir del área de detección y esperar al apagado de la instala-
ción.
CARACTERÍSTICAS TÉCNICAS
Alimentación 230 V~ 50 Hz.
Poder de ruptura µ10 A 230 V~ cos φ = 1
Consumo propio 11 VA capacitivos (1,5 W)
Rango de luminosidad 10 a 1000 Lux.
Rango de temporización De 1 s a 10 min.
Ángulo de detección 360° máximo.
Cargas máximas recomendadas FIG.2.
Temperatura de funcionamiento -10 ºC a +45 ºC
Tipo de protección IP 55 según EN 60529
Clase de protección Clase II según EN 60669 en condiciones de
montaje correctas.
PROGRAMACION MEDIANTE MANDO A DISTANCIA
DESCRIPCIÓN
El Mando a Distancia CR permite cambiar con facilidad los
parámetros y funciones especiales de los detectores de
movimiento CR instalados. Con un alcance de aproximada-
mente 8 metros permite una rápida y precisa programación
sin necesidad de herramientas ni escaleras.
Cuando el PROXIMAT PRO CR recibe un programa desde
el mando, su LED rojo se encenderá intermitentemente du-
rante unos instantes.
Si modicamos alguno de los ajustes desde el mando
prevalecerán estos ajustes a los que hayamos hecho an-
tes manualmente en el PROXIMAT PRO CR. Si una vez
programado desde el mando tocamos algún ajuste direc-
tamente con los selectores del PROXIMAT PRO CR serán
estos últimos los que conguren la captación.
MODO TEST
Permite comprobar el campo de detección de cada detector de movimiento, pulsamos la
tecla y nos desplazamos en los límites del campo de detección para comprobar la co-
bertura. En este modo el detector de movimiento detecta independientemente de la lumi-
nosidad. Si no se cambia manualmente de modo, pasados 5 minutos pasa a modo AUTO.
MODO AUTO
Para programar el funcionamiento automático del detector de movimiento pulsamos la
tecla del mando a distancia CR.
A continuación seleccionamos el tiempo (TIME 1) que deseamos que permanezca en-
cendida nuestra instalación. Podemos seleccionar entre (1 segundo ON y 4 segundos
OFF), 10 segundos, 30 segundos, 1 minuto, 2 minutos, 3 minutos, 5 minutos y 10 minutos.
Seleccionamos a continuación la Luminosidad LUX (valor por debajo del cual el detector
de movimiento detectará) pudiendo escoger entre los siguientes valores: 10 (solo detecta-
rá de noche), 100, 500 ó 1000 Lux (1000 Lux detectará en cualquier situación de lumino-
sidad, tanto de día como de noche).
Para programar la Sensibilidad SENS podemos escoger entre los valores: Sensibilidad
Mínima, 50%, 75% o Sensibilidad Máxima.
Si estos mismos parámetros queremos programarlos para el resto de nuestra instalación
bastará con colocarse a la distancia de alcance de cada uno de los detectores y pulsar
la tecla para que quede programado con los mismos parámetros marcados anterior-
mente. Repetimos la misma operación para cada detector de movimiento.
MODOS ESPECIALES DE PROGRAMACIÓN
- MODO 5H ON
Al pulsar la tecla la instalación permanecerá encendida durante 5 horas ininterrumpi-
damente para permitir labores de limpieza, mantenimiento, etc. Pasado este tiempo pasa
automáticamente a modo AUTO.
- MODO VACACIONES
El Modo Vacaciones permite que en largos periodos de ausencia nuestra instalación
simule una presencia diaria. Al programar esta función el detector de moviento encenderá
la instalación durante una hora cuando las condiciones de luminosidad sean las selec-
cionadas, pasado este tiempo realizará encendidos aleatorios durante las dos siguientes
horas con encendidos variables de entre 5 y 15 minutos.
- MODO ALARMA
Si programamos esta función el detector de movimiento encenderá la instalación al
detectar cualquier movimiento con una secuencia de alarma de encendidos y apagados
de 1 segundo de duración durante 30 segundos, cambiando los últimos 5 segundos a una
secuencia de encendidos y apagados cada 0,5 segundos.
Los parámetros de LUX, SENS y TIME se pueden cambiar en cualquiera de estos
modos, sin necesidad de cambiar a modo AUTO.
Para más información consultar el manual de instrucciones del mando a distancia para
detectores de movimiento CR.
PROXIMAT PRO CR
1
FIG.1
2
3
4
1300 VA
2000 W
1300 VA
1300 VA
2000 W
500 VA
1300 VA
L
N
L'
L N L'
L
N
230V AC
RED
BLUE
BROWN
H
X
H
H X
2,5 m
Ø 26 m
3,5 m
Ø 30 m
5 m
Ø 20 m
21ºC
X
H X
2,5 m
13 m
3,5 m
15 m
5 m
10 m
21ºC
82
148
74
82
74
148
LUX
SENSTIME
10m
5m
3m
2m1m
30s
10s
FIG.2 FIG.3
FIG.4 FIG.5
FIG.6 FIG.7
FIG.8 FIG.10 FIG.11
FIG.9
TIME 1
TIME 2
LUX
SENS
10'' 30''
1'
2'
3'
5'
10'
10'' 30''
1' 2'
3'
5'
10' 15'
10 100 500
1000
S
MIN
50% 75%
S
MAX
AUTO
5H
ON
TEST
