02/03.2015 A016.13.56008
ORBIS ITALIA S.p.A.
Via L.Da Vinci, 9/B 20060 Cassina De Pecchi -MI-
Tel.- 02/95343454 Fax- 02/9520046
e-mail: info@ orbisitalia.it
http://www.orbisitalia.it
ITA
RIVELATORE DI PRESENZA
MANUALE D’USO

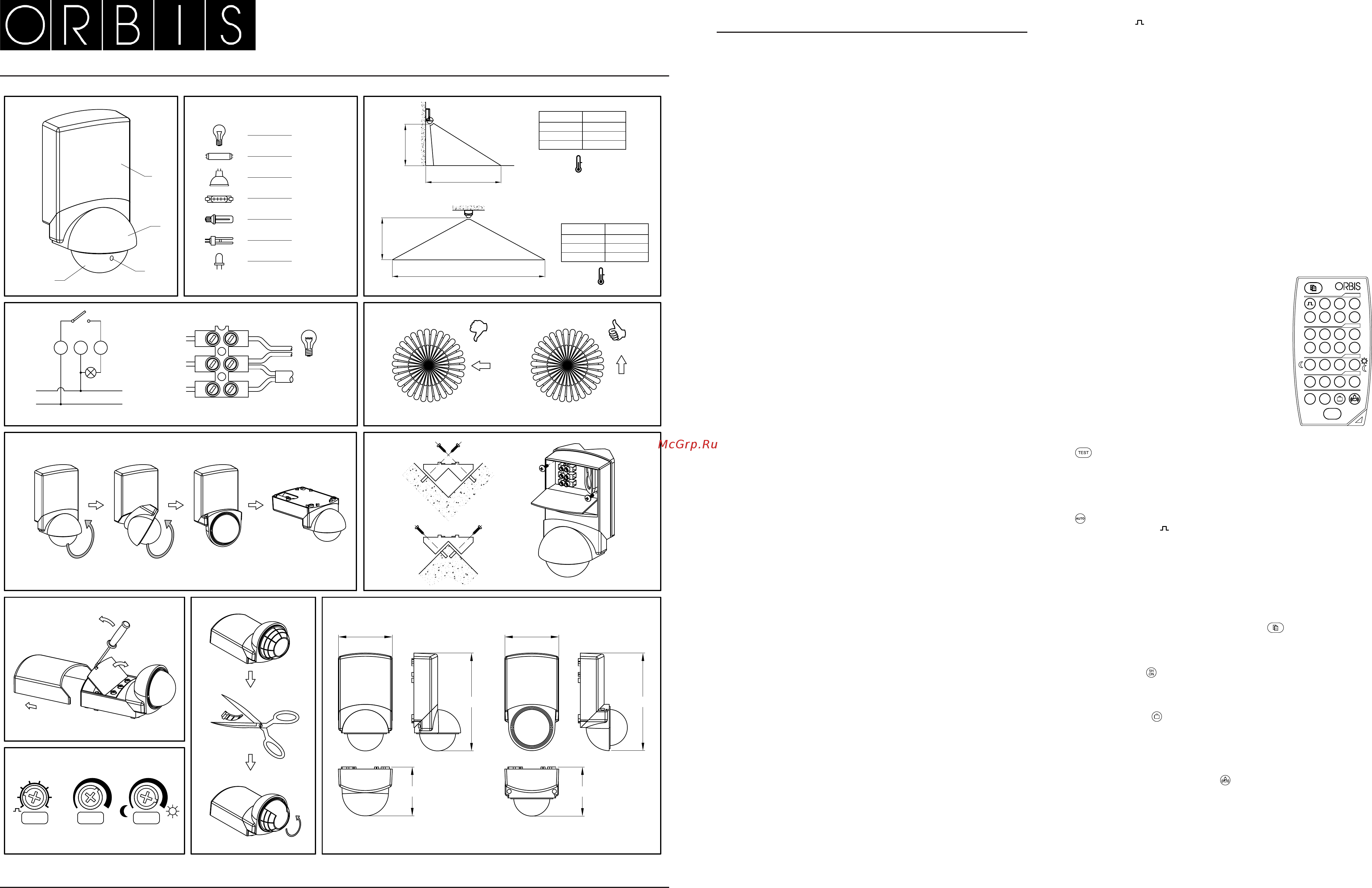

FIG.1
1. Coperchio frontale
2. Testa sensore
3. Led rosso
4. Sensore
DESCRIZIONE
Il rivelatore di presenza PROXIMAT PRO CR intercetta le emissioni invisibili infrarosse
provenienti da persone e da altre fonti di calore senza emettere alcun tipo di radiazioni.
Quando una fonte di calore si muove all’interno del raggio d’azione del PROXIMAT PRO
CR
si chiude il circuito di uscita e si apre quando cessa di intercettare un movimento, dopo un
lasso di tempo regolabile.
Il circuito del rivelatore di presenza reagisce soltanto quando le condizioni di luce sono
inferiori al livello selezionato.
INSTALLAZIONE
ATTENZIONE: L’installazione e il montaggio di questo dispositivo devono essere eseguiti
da un installatore qualicato.
PRIMA DI PROCEDERE CON L’INSTALLAZIONE ASSICURARSI CHE I CAVI DA CO-
LLEGARE O GIA’ COLLEGATI NON SIANO IN TENSIONE.
Il dispositivo è protetto internamente dalle interferenze mediante un circuito di sicurezza.
Tuttavia, dato che alcuni campi elettromagnetici particolarmente forti potrebbero disturbare
il funzionamento del dispositivo, si raccomanda di non installarlo in prossimità di carichi
induttivi (motori, trasformatori, macchine utensili. ...).
MONTAGGIO E COLLEGAMENTI
Fissaggio a parete o plafone: evitare che nella sua area di rilevamento, ci siano superci
altamente riettenti (liquidi, marmi…), elementi soggetti a cambi repentini di temperatura
(riscaldamento, aria condizionata, sistemi di aerazione,…) o fonti luminose. Il PROXIMAT
PRO CR può essere installato all’esterno, esposto alle intemperie in quanto ha un grado
di protezione IP55.
L’area di rilevamento dipende direttamente dall’ altezza d’installazione del dispositivo come
indicato nel disegno in FIG.3.
ATTENZIONE: l’altezza massima d’installazione è di 7 m.
Nell’operazione di installazione del dispositivo bisogna tener conto che il rilevamento av-
viene nel momento in cui si attraversano i fasci di rilevamento. Pertanto, se la fonte di calo-
re da rilevare è parallela a detti fasci (non li attraversa), il rilevamento della stessa avverrà
ad una distanza minore dal momento che attraverserà i fasci soltanto quando si troverà a
distanza ravvicinata (vedere FIG.5).
Per ssare il dispositivo rimuovere il coperchio frontale (1) slandolo verso l’alto. Aprire il
coperchio interno aiutandosi con un cacciavite a taglio così come indicato in FIG.8 e per
il montaggio utilizzare i due fori negli angoli. Fissare alla parete o al softto con le viti in
dotazione.
Il PROXIMAT PRO CR è dotato di una Testa del sensore girevole che permette una rota-
zione no a 180º. Per l’installazione a softto occorre ruotare la testa di 180° e posizionarlo
così come indicato in FIG.6.
Il PROXIMAT PRO CR include un accessorio per il montaggio a parete su angolo esterno
o interno. Per il ssaggio del dispositivo all’accessorio utilizzare le viti in dotazione così
come indicato FIG.7.
COLLEGAMENTI
Rimuovere il coperchio frontale (1) slandolo verso l’alto. Aprire il coperchio interno, aiutan-
dosi con un cacciavite a taglio così come indicato in FIG.8 per accedere alla morsettiera e
fare i collegamenti così come indicato in FIG.4.
MESSA IN SERVIZIO E REGOLAZIONI
Da quando il prodotto viene alimentato, per la prima volta o dopo un periodo prolungato di
black-out, il circuito in uscita del dispositivo si chiude per circa 60 secondi, trascorso questo
tempo si apre e il dispositivo sarà pronto per funzionare in modo normale.
Sul dispositivo sono presenti tre selettori (FIG.9) per le differenti regolazioni.
INDICATORI DI RILEVAMENTO
Un led rosso, inserito nel sensore, indica lo stato del PROXIMAT PRO CR.
Acceso permanente: circuito chiuso;
Lampeggiante: le condizioni di luce sono sotto il livello di luminosità selezionato e il rivela-
tore di presenza è in “STAND BY” in attesa di rilevamento;
Spento: Le condizioni di luminosità sono al di sopra del valore impostato e il dispositivo non
interverrà in corrispondenza di un rilevamento.
REGOLAZIONE DEL CAMPO DI RILEVAMENTO:
La temperatura dell’ambiente dove viene installato il PROXIMAT PRO CR inuisce sulla
sensibilità e sulla distanza di rilevamento. Infatti, quando il dispositivo è installato in un
ambiente con una temperatura prossima ai 36 °C la sensibilità di rilevamento peggiora
notevolmente (non rileva) in quanto la differenza tra la temperatura dell’ambiente e quella
corporea (nella maggiore parte delle persone è di 36°C) è prossima allo zero. Viceversa,
migliora quanto più è grande la differenza di temperatura. In FIG.3 è riportata una tabella
con le distanze massime di rilevamento ad una temperatura ambiente di 21°C.
Per regolare il campo di rilevamento ruotare il selettore SENS nella massima posizione,
il selettore LUX nella posizione ☼ e il selettore TIME nella posizione minima e muoversi
all’interno dei limiti del campo di rilevamento per vericare la copertura. Tenendo conto
della tabella di FIG.3, questi limiti possono essere variati con il selettore SENS.
Il PROXIMAT PRO CR viene fornito con un limitatore dell’area di rilevamento che non deve
essere utilizzato se si vuole che l’area coperta sia di 360°. L’accessorio è suddiviso in 8
settori con tre altezze. Ogni settore blocca un’area di 45º (FIG.10).
Tagliare l’accessorio secondo l’area desiderata e collocarlo sopra la lente del PROXIMAT
PRO CR.
Il sensore può essere ruotato di 180° verso la zona di rilevamento interessata.
REGOLAZIONE DELLA LUMINOSITA’
Il dispositivo può essere tarato in modo tale da funzionare soltanto quando le condizioni
di luminosità sono inferiori al livello selezionato. Ruotando il selettore LUX in posizione
☼ il dispositivo funzionerà con qualsiasi condizione di luminosità. Viceversa, ruotando il
selettore in posizione y, il dispositivo funzionerà solo in condizioni di bassa luminosità. La
misurazione della luminosità avviene soltanto quando il circuito in uscita è aperto.
REGOLAZIONE DEL TEMPO DI CHIUSURA DEL CIRCUITO
Ruotando il selettore TIME, si regola il tempo di chiusura del circuito tra i seguenti valori:
- Posizione : chiuso 1 s, aperto 4s. Tempo minimo.
- Posizione da 10s a 10m: chiuso 10s, 30s, 1min., 2 min., 3 min., 5 min., 10 min.
(tempo massimo).
Le temporizzazioni da 10 s a 10 minuti si reiterano ad ogni rilevazione. Quando il circuito è
chiuso il LED blu del dispositivo rimane acceso.
Alla ne delle operazioni di regolazione ricollocare il coperchio frontale (1).
Le regolazioni effettuate con i selettori hanno effetto sul dispositivo dal momento in
cui si esce dall’area di rilevazione e si attende l’apertura del circuito.
CARATTERISTICHE TECNICHE
Alimentazione 230 V~ 50 Hz.
Potere di rottura µ10 A 230 V~ cos φ = 1.
Consumo proprio 11 VA capacitivi (1,5 W)
Reg. luminosità 10 a 1000 Lux.
Reg. temporizzazione da 1 s a 10 min.
Angolo di rilevamento 360° massimo.
Carichi massimi raccomandati vedere FIG.2.
Temperatura di funzionamento -10 ºC a +45 ºC
Tipo di protezione IP 55 secondo EN 60529
Classe di protezione Classe II secondo EN 60669 in condizioni di
montaggio corrette
PROGRAMMAZIONE TRAMITE TELECOMANDO CR
DESCRIZIONE
Il telecomando permette di congurare/cambiare a distan-
za (max. 8 m) con facilità, i parametri e le funzioni speciali
del rivelatore installato, senza la necessità di intervenire di-
rettamente sui selettori del dispositivo e quindi senza senza
l’impiego di scale.
Quando il PROXIMAT PRO CR riceve una regolazione/
impostazione dal telecomando, il LED rosso si accende a
intermittenza per un istante. Se modichiamo alcuni pa-
rametri dal telecomando, questi prevarranno sulle rego-
lazioni effettuate manualmente in precedenza. Viceversa,
una volta programmato con il telecomando, se effettuiamo
successivamente una regolazione con i selettori diretta-
mente sul dispositivo, questa prevarrà sul funzionamento
del rivelatore.
MODO TEST
Consente di controllare la rilevazione di ogni sensore di prossimità. Premere il pulsante
e muoversi all’interno dell’area di rilevamento e vericarne la copertura. In questa
modalità, l’azione di rilevamento dell’interruttore di prossimità avviene a prescindere dalla
luminosità. Se la modalità non viene modicata manualmente, trascorsi 5 minuti commu-
terà nella modalità AUTO.
MODO AUTO
Per programmare il funzionamento automatico del rivelatore di presenza, premere il tasto
del telecomando CR e quindi, selezionare il tempo (TIME 1) di accensione dell’impianto.
Si potrà selezionare tra (1 secondo ON e 4 secondi OFF), 10 secondi, 30 secondi, 1
minuto, 2 minuti, 3 minuti, 5 minuti e 10 minuti.
Quindi, si seleziona la luminosità LUX (valore al di sotto del quale avverrà il rilevamento
del rivelatore di presenza) potendo scegliere uno di questi valori: 10 (rilevamento soltanto
notturno), 100, 500 o 1000 Lux (1000 lux rilevamento in qualsiasi situazione di luminosità
sia di giorno che di notte).
Per impostare la sensibilità, si potrà scegliere uno dei seguenti valori: sensibilità minima,
50%, 75% o sensibilità massima.
Se s’intende impostare questi medesimi parametri per l’impianto restante, posizionarsi alla
distanza di portata di ciascuno di essi e premere il tasto per impostare i medesimi pa-
rametri inseriti in precedenza. Ripetere tale operazione con ciascun rivelatore di presenza.
MODALITÀ SPECIALI D’IMPOSTAZIONE
MODALITÀ 5H ON
Nel premere il tasto l’impianto rimarrà acceso ininterrottamente per 5 ore per consen-
tire così l’espletamento di operazioni di pulizia, manutenzione, ecc. Decorso tale lasso di
tempo, commuterà automaticamente alla modalità AUTO.
MODALITÀ VACANZE
La modalità vacanze fa sì che, durante lunghi periodi di assenza, il nostro impianto
simuli una presenza giornaliera. Nel programmare questa funzione, il rivelatore di pre-
senza accenderà l’impianto per un’ora quando si vericheranno le condizioni di luminosità
selezionate; decorso tale lasso di tempo effettuerà accensioni aleatorie nell’arco delle due
ore successive con operazioni di accensione variabili tra 5 e 15 minuti.
MODALITÀ ALLARME
In caso d’impostazione di questa funzione il rivelatore di presenza attiverà l’impianto nel
rilevare qualsiasi movimento con una sequenza di allarme di accensione-spegnimento di 1
secondo di durata per 30 secondi. Durante gli ultimi 5 secondi, la sequenza di accensione-
spegnimento avverrà ogni 0,5 secondi.
I parametri di LUX, SENS e TIME si possono cambiare in qualsiasi di questi modi, senza
la necessità di cambiare nel modo AUTO.
Per maggiori informazioni consultare il manuale di istruzioni del telecomando CR.
PROXIMAT PRO CR
1
FIG.1
2
3
4
1300 VA
2000 W
1300 VA
1300 VA
2000 W
500 VA
1300 VA
L
N
L'
L N L'
L
N
230V AC
RED
BLUE
BROWN
H
X
H
H X
2,5 m
Ø 26 m
3,5 m
Ø 30 m
5 m
Ø 20 m
21ºC
X
H X
2,5 m
13 m
3,5 m
15 m
5 m
10 m
21ºC
82
148
74
82
74
148
LUX
SENSTIME
10m
5m
3m
2m1m
30s
10s
FIG.2 FIG.3
FIG.4 FIG.5
FIG.6 FIG.7
FIG.8 FIG.10 FIG.11
FIG.9
TIME 1
TIME 2
LUX
SENS
10'' 30''
1'
2'
3'
5'
10'
10'' 30''
1' 2'
3'
5'
10' 15'
10 100 500
1000
S
MIN
50% 75%
S
MAX
AUTO
5H
ON
TEST
