10 | Deutsch
1 609 929 W91 | (20.5.10) Bosch Power Tools

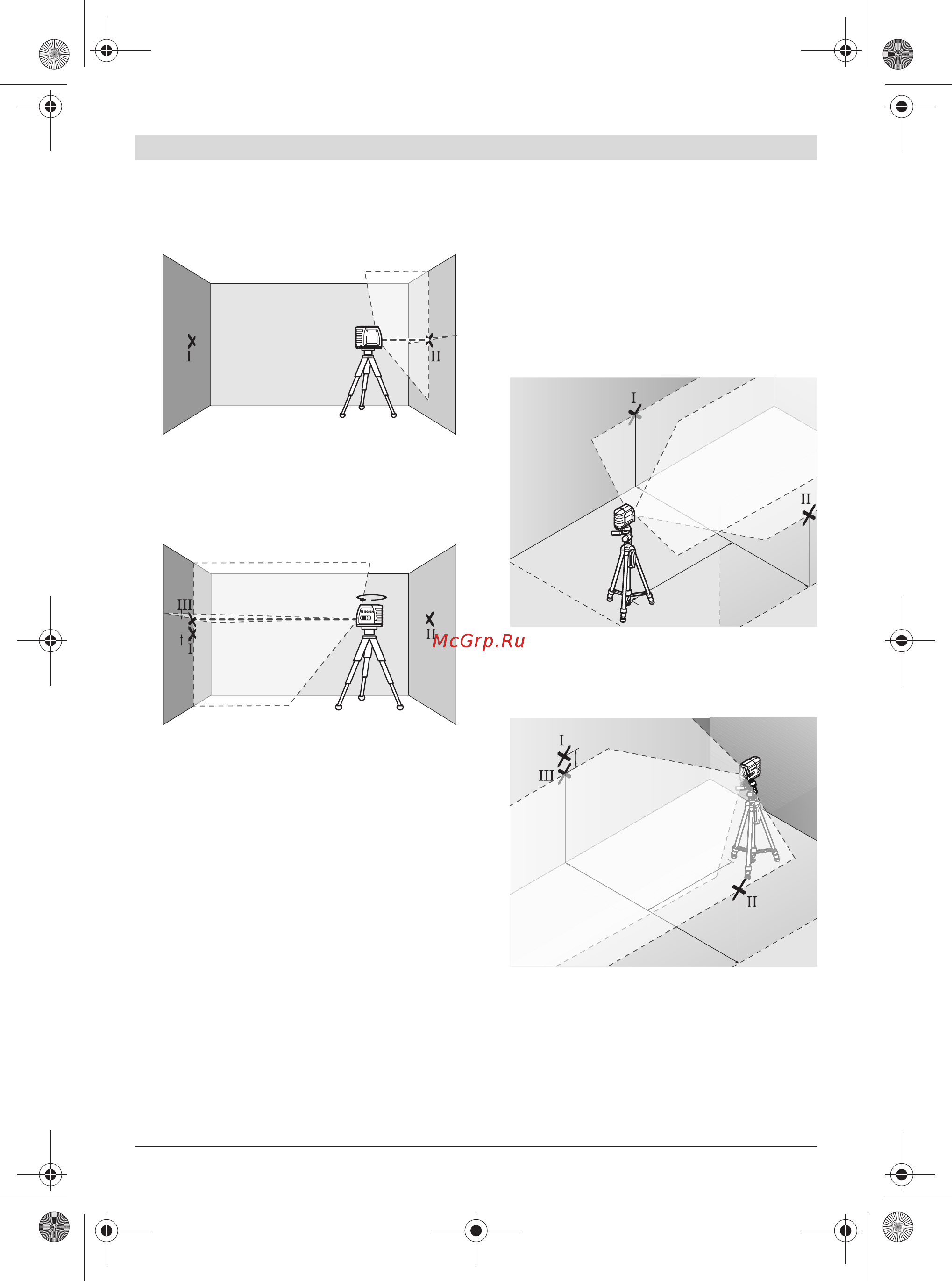

– Platzieren Sie das Messwerkzeug – ohne es
zu drehen – nahe der Wand B, schalten Sie
es ein und lassen Sie es einnivellieren.
– Richten Sie das Messwerkzeug in der Höhe
so aus (mithilfe des Stativs oder gegebenen-
falls durch Unterlegen), dass der Kreuzungs-
punkt der Laserlinien genau den zuvor mar-
kierten Punkt II auf der Wand B trifft.
– Drehen Sie das Messwerkzeug um 180°,
ohne die Höhe zu verändern. Richten Sie es
so auf die Wand A, dass die senkrechte La-
serlinie durch den bereits markierten Punkt I
läuft. Lassen Sie das Messwerkzeug einnivel-
lieren und markieren Sie den Kreuzungs-
punkt der Laserlinien auf der Wand A
(Punkt III).
– Die Differenz d der beiden markierten Punkte
I und III auf der Wand A ergibt die tatsächli-
che Höhenabweichung des Messwerkzeugs.
Die maximale zulässige Abweichung d
max
be-
rechnen Sie wie folgt:
d
max
= doppelter Abstand der Wände
x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m
darf die maximale Abweichung
d
max
=2x5mx0,3mm/m=3mm betragen.
Die Markierungen dürfen folglich höchstens
3 mm auseinander liegen.
Nivelliergenauigkeit der waagrechten Linie
überprüfen
Für die Überprüfung benötigen Sie eine freie
Fläche von ca. 5 x 5 m.
– Montieren Sie das Messwerkzeug in der Mit-
te zwischen den Wänden A und B auf der Hal-
terung bzw. einem Stativ, oder stellen Sie es
auf festen, ebenen Untergrund. Lassen Sie
das Messwerkzeug einnivellieren.
– Markieren Sie in 2,5 m Entfernung vom Mess-
werkzeug an beiden Wänden die Mitte der
Laserlinie (Punkt I auf Wand A und Punkt II
auf Wand B).
– Stellen Sie das Messwerkzeug um 180° ge-
dreht in 5 m Entfernung auf und lassen Sie es
einnivellieren.
– Richten Sie das Messwerkzeug in der Höhe
so aus (mithilfe des Stativs oder gegebenen-
falls durch Unterlegen), dass die Mitte der
Laserlinie genau den zuvor markierten Punkt
II auf der Wand B trifft.
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
