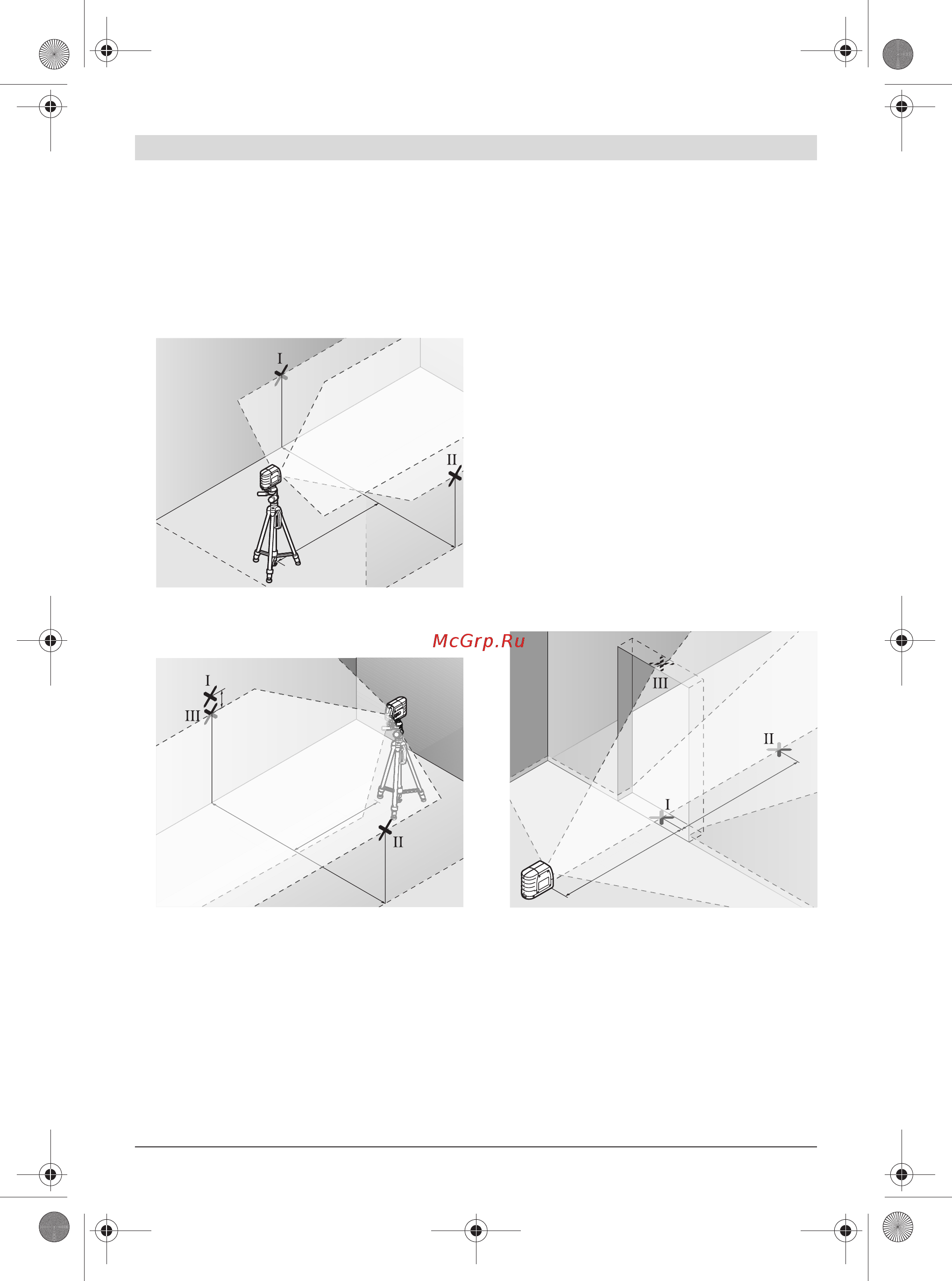

Kontrola přesnosti nivelace vodorovné přímky
Pro kontrolu potřebujete volnou plochu ca.
5x5m.
– Namontujte měřicí přístroj doprostřed mezi
stěny A a B na držák resp. na stativ nebo jej
postavte na pevný, rovný podklad. Nechte
měřicí přístroj znivelovat.
– Označte ve vzdálenosti 2,5 m od měřícího
přístroje na obou stěnách střed přímky
laseru (bod I na stěně A a bod II na stěně B).
– Postavte měřící přístroj otočený o 180° ve
vzdálenosti 5 m a nechte jej znivelovat.
– Vyrovnejte měřící přístroj výškově tak (s po-
mocí stativu nebo případně podložením), aby
bod střed přímky laseru přesně zasáhl před-
tím označený bod II na stěně B.
– Označte na stěně A střed přímky laseru jako
bod III (svisle nad příp. pod bodem I).
– Rozdíl d obou označených bodů I a III na
stěně A udává skutečnou odchylku měřícího
přístroje od vodorovné roviny.
Maximální dovolenou odchylku d
max
vypočítáte
následovně:
d
max
= dvojnásobná vzdálenost stěn x 0,3 mm/m
Příklad: při vzdálenosti stěn 5 m smí činit maxi-
mální odchylka
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Značky
smějí tedy ležet nejvýše 3 mm od sebe.
Kontrola přesnosti nivelace svislé přímky
Pro kontrolu potřebujete otvor dveří, u něhož je
(na pevném základu) na každé straně dveří
nejméně 2,5 m místa.
– Postavte měřicí přístroj ve vzdálenosti 2,5 m
od otvoru dveří na pevný, rovný podklad
(nikoli na stativ). Nasměrujte laserové přímky
na otvor dveří a nechte měřicí přístroj znive-
lovat.
– Označte střed svislé přímky laseru na
podlaze otvoru dveří (bod I), ve vzdálenosti
5 m na druhé straně otvoru dveří (bod II) a
též na horním okraji otvoru dveří (bod III).
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
