10

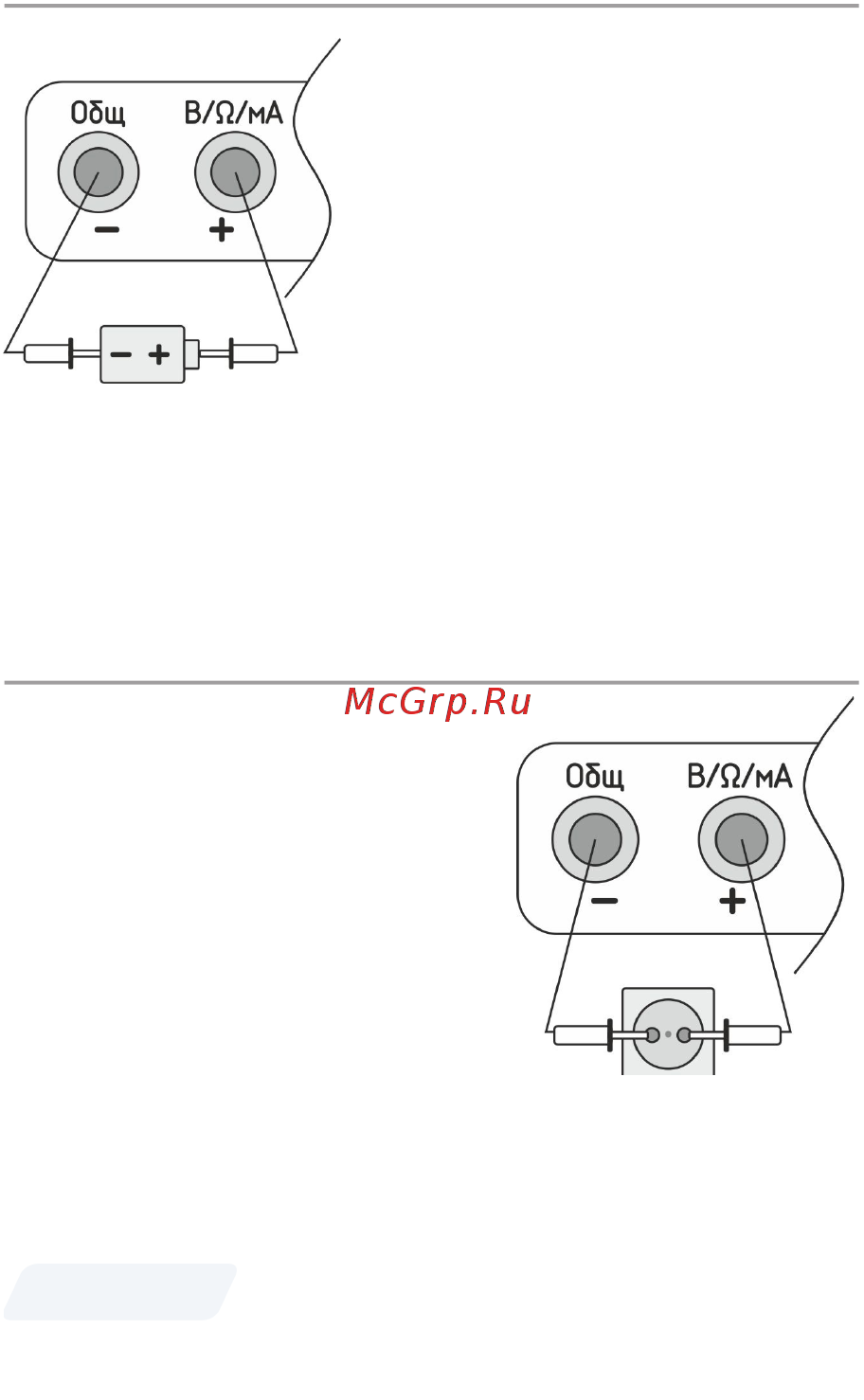

ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
1. Подключите щупы к входам
«Общ» и «+»;
2. Если напряжение неизвестно
– установите переключатель в
положение 1000V=;
3. Подключите щупы, соблюдая
полярность, к измеряемой
цепи и считайте показания со
шкал №2…4 в зависимости от
кратности диапазона.
Если дойдя до последнего диапазона, стрелка не отклоняется
– то в цепи отсутствует напряжение (или напряжение менее
50мВ).
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
1. Подключите щупы к входам
«Общ» и «+»;
2. Если напряжение неизвестно
– установите переключатель в
положение ~1000V;
3. Подключите щупы, соблюдать
полярность необязательно, к из-
меряемой цепи и считайте пока-
зания со шкал №2…4 в зависимо-
сти от кратности диапазона.
Если отклонение стрелки менее 20% шкалы – установите
переключатель на меньший диапазон и выполните п.п. 2 – 3
