МЕГЕОН 12050 [13/19] Измерение мощности сигнала

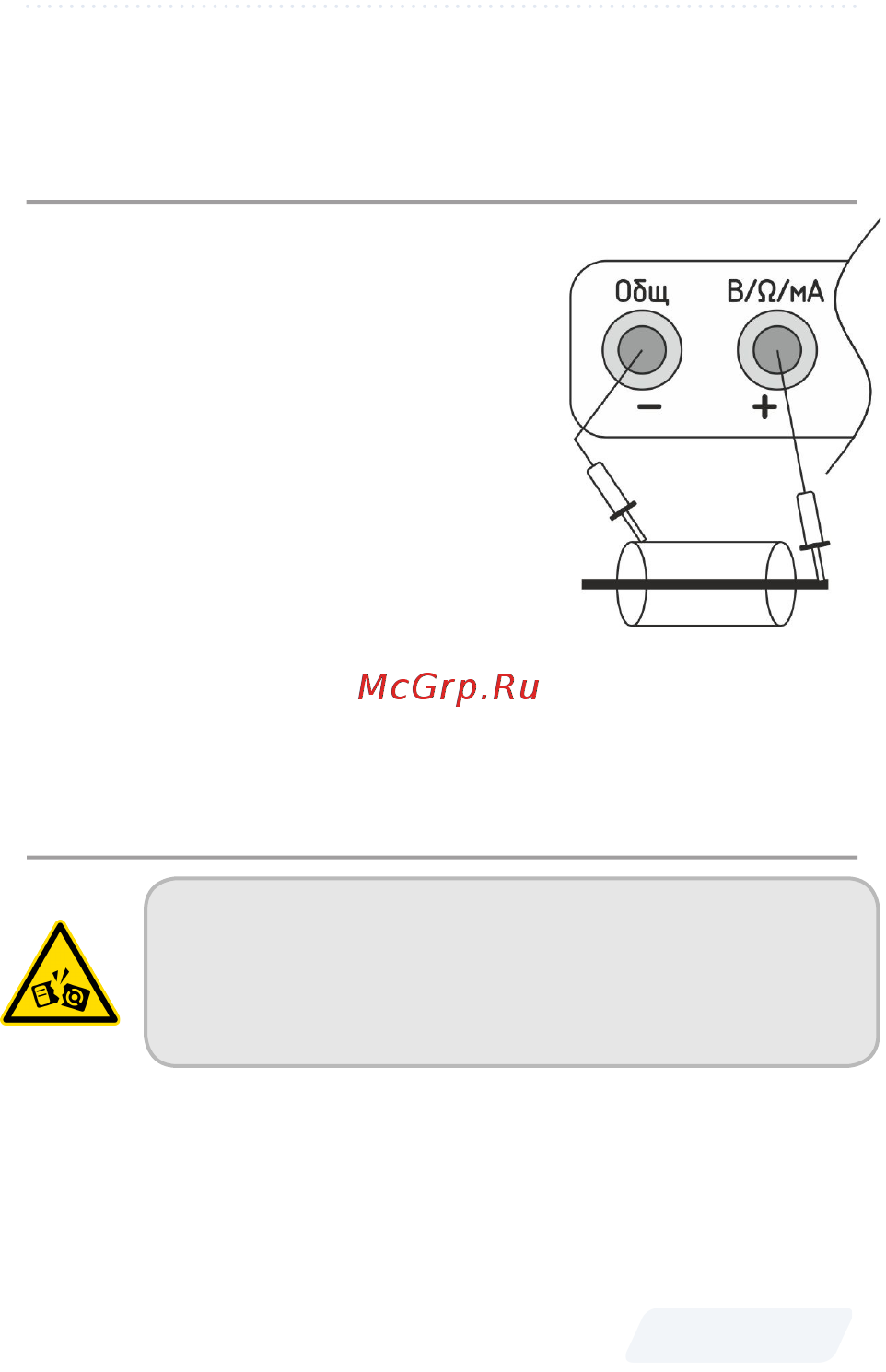

1. Установите переключатель в поло-

жение ~10В;

2. Подключите щупы к входам «Общ»

и «+»;

3. Подключите щупы к измеряемому

сигналу, по шкале №7 считайте пока-

зание в дБ;

Если мощность сигнала более 22дБ,

необходимо переключить диапазон

на ~50В (ослабление на 14дБ), ~250В –

28дБ, ~1000В – 40дБ.

3. Считайте со шкалы №5 для PNP транзистора или со шкалы №6

для NPN транзистора значение коэффициента передачи.

ИЗМЕРЕНИЕ МОЩНОСТИ СИГНАЛА

ПРЯМОЕ ИЗМЕРЕНИЕ ПРИ ПОМОЩИ ВНЕШНИХ

ШУНТОВ И ДОБАВОЧНЫХ РЕЗИСТОРОВ

(РАСШИРЕНИЕ ДИАПАЗОНОВ)

При работе в этом режиме будьте предельно акку-

ратны – стрелочный индикатор подключен напря-

мую без защиты, категорически запрещено в этом

режиме прохождение через прибор тока более

100 мкА. Прибор выйдет из строя!

1. Подключите щупы к входам «Общ» и «+ 100мкА».

2. Для измерения постоянного напряжения необходимо подклю-

чить внешний (добавочный) резистор последовательно с прибо-

ром. Например, расчёт добавочного резистора для измерения

напряжения до 100В будет выглядеть так: 1300 * ((100 -0,13) / 0,13)
