МЕГЕОН 12050 [14/19] Где 1300 и 0 13 величины постоянные для этого прибора 100 диапазон измерения в в

12050

= 998700 Ом = 998,7 кОм

, где 1300 и 0,13 величины постоянные

для этого прибора, 100 – диапазон измерения в «В».

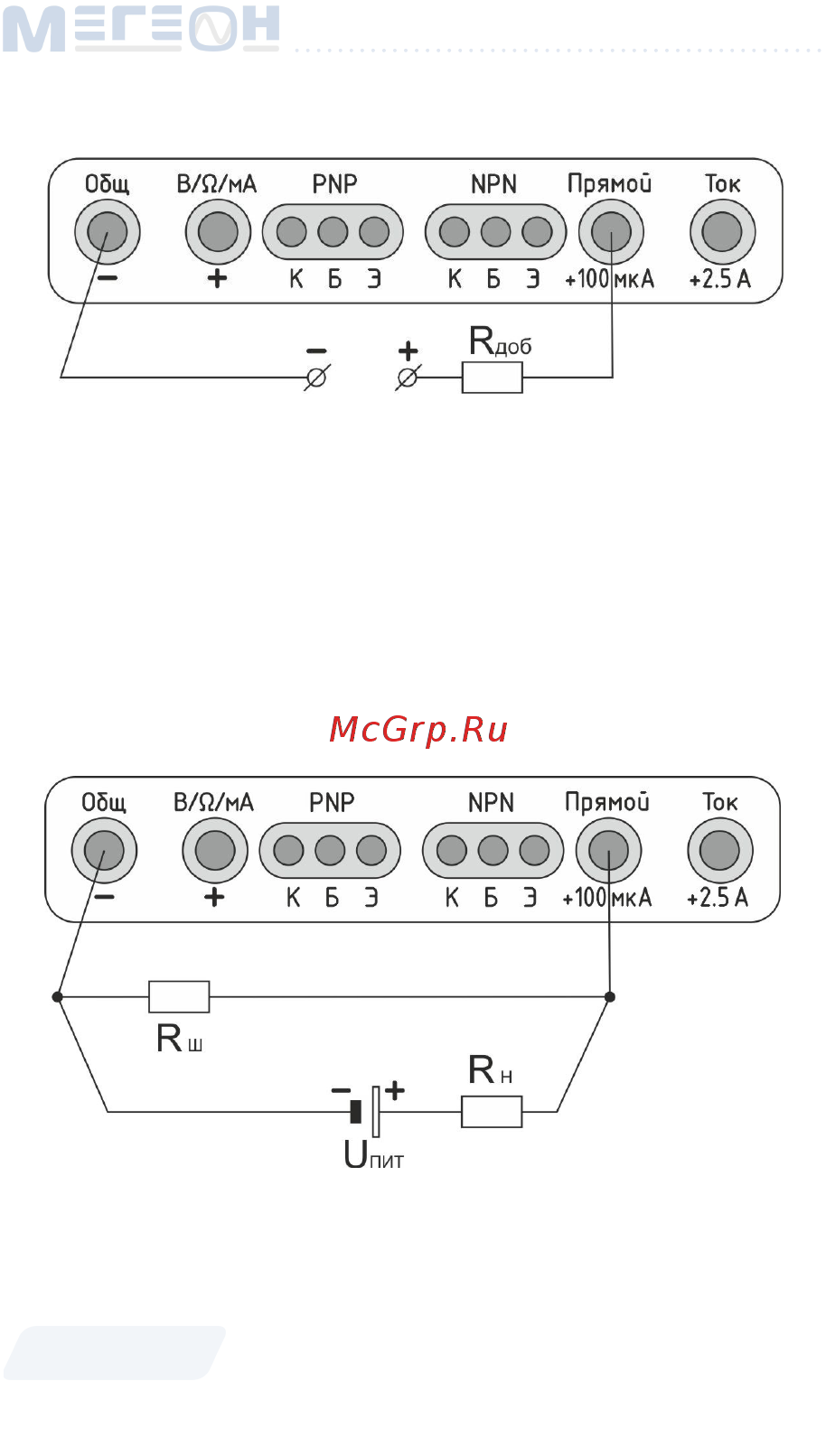

3. Для измерения постоянного тока необходимо подключить внеш-

ний резистор параллельно прибору (шунт).

Например: расчёт шунта для измерения тока до 5А будет выглядеть

так: 0,13 / 5 = 0,026 Ом

, где 0,13 – величина постоянная для данного

прибора, 5 – ток в «А» максимальный ток рассчитываемого диапа-

зона. Кроме этого минимальная мощность шунтирующего рези-

стора будет равна: 5*5*0,026 = 0,65 Вт (где 5 – это максимальный

ток в «А» протекающий через шунт, а 0,026 – это сопротивление

шунта в «Ом»).

- от точности добавочных или шунтирующих резисторов на-

прямую зависит точность измерения.
