www.kraton.ru
Компрессор с прямой передачей безмасляный AC-140-8-OFS, AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054
Рисунок 2. 1 — Блок управления и узлы компрессора AC-140-8-OFS
17
16
15
23
24
1018
20
21
19
22
1. Ресивер
2. Уголок (2 шт.)
3. Опора резиновая (4 шт.)
4. Блок компрессорный
5. Вентилятор (2 шт.)
6. Фильтр воздушный
7. Трубка (2 шт.)
8. Рукоятка
9. Электродвигатель
10. Блок поршневой (2 шт.)
11. Блок управления компрессором
12. Клапан предохранительный
13. Виброопора (4 шт.)
14. Клапан слива конденсата
15. Манометр давления сжатого воздуха
в ресивере
16. Регулятор давления
17. Реле давления
18. Кнопка пуска
19. Трубопровод нагнетательный
20. Клапан электромагнитный
21. Клапан обратный
22. Переходник быстроразъемный
(кран)
23. Кабель электропитания с вилкой
24. Манометр давления сжатого возду
-
ха на выходе из компрессора

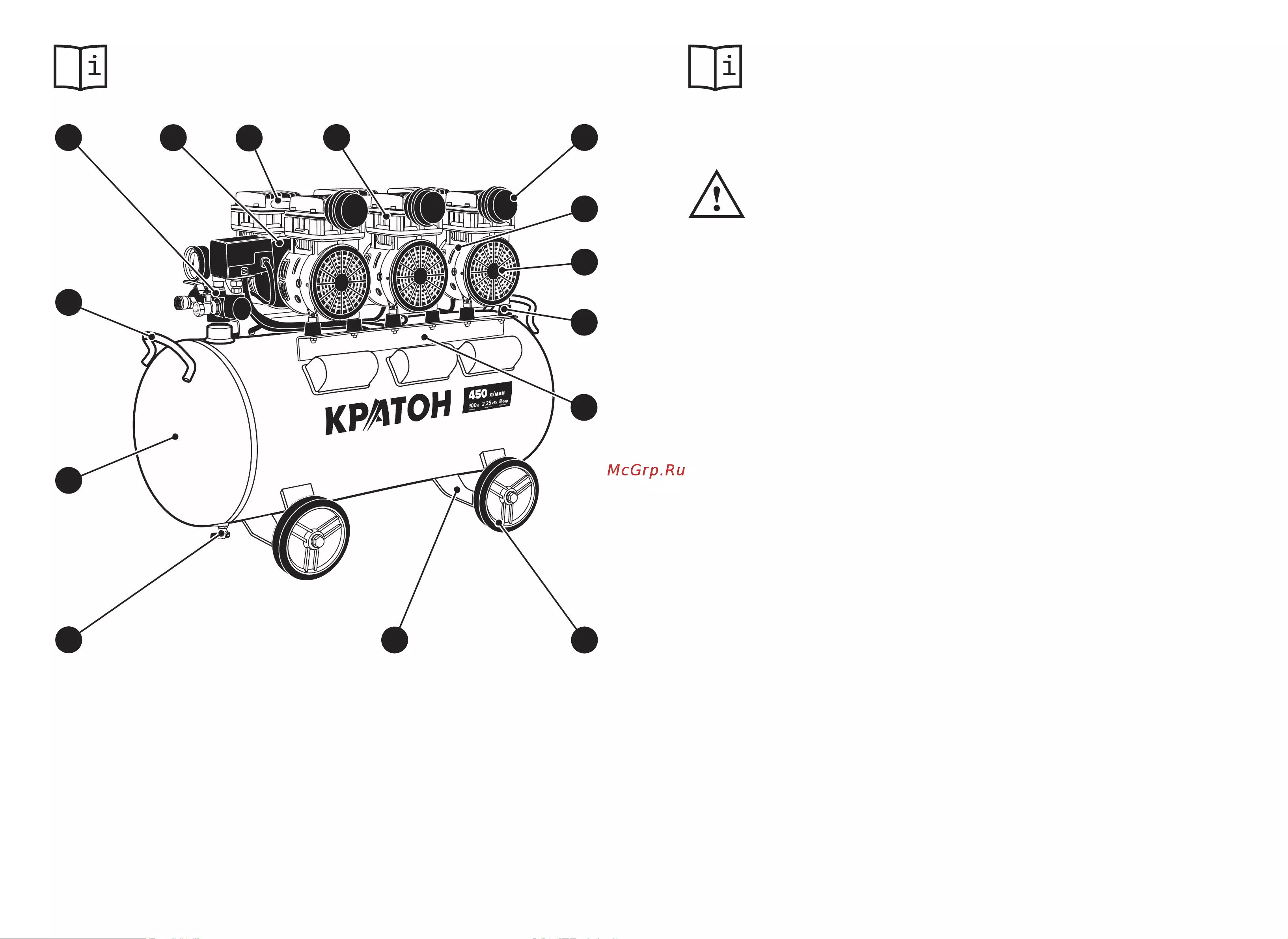

Рисунок 2.4 — Блок управления и узлы компрессора AC-450-100-OFS
15
20
14 4
17
16
19
18
Рисунок 3. 4 — Электромагнитные клапаны компрессора AC-450-100-OFS
2
21 22
20 29
