www.kraton.ru

Компрессор с прямой передачей безмасляный AC-140-8-OFS, AC-180-24-OFS,

AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

Компрессор AC-140-8-OFS, де-

тальная информация

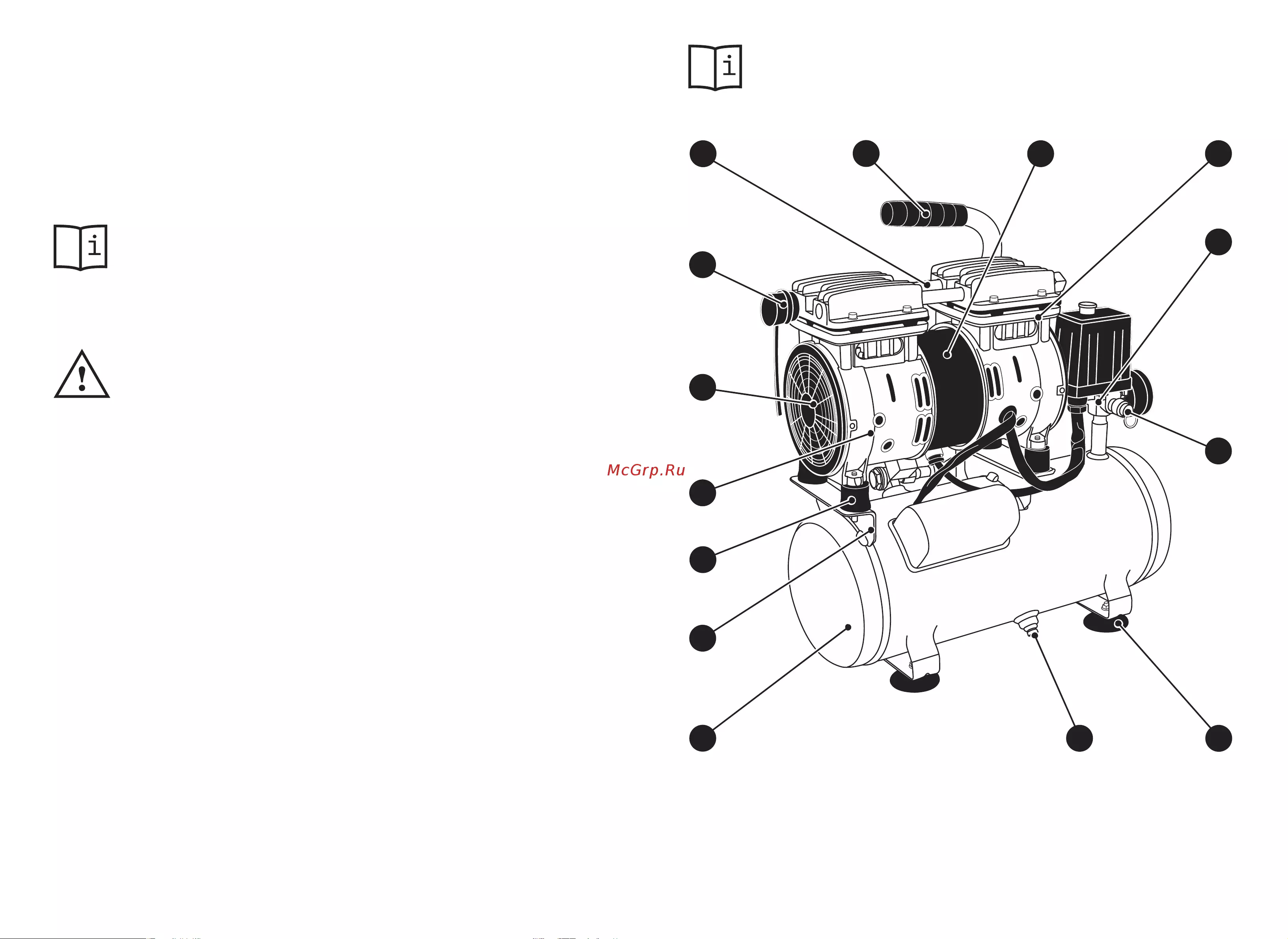

Рисунок 1. 1 — Общий вид компрессора AC-140-8-OFS

14. Переходник быстроразъемный

15. Манометр давления сжатого воздуха

в ресивере

16. Клапан предохранительный

17. Рычажок пуска

18. Реле давления

19. Кран

20. Клапан электромагнитный (3 шт.)

21. Трубопровод нагнетательный (3 шт.)

22. Клапан обратный (3 шт.)

Детальная информация о компрессоре

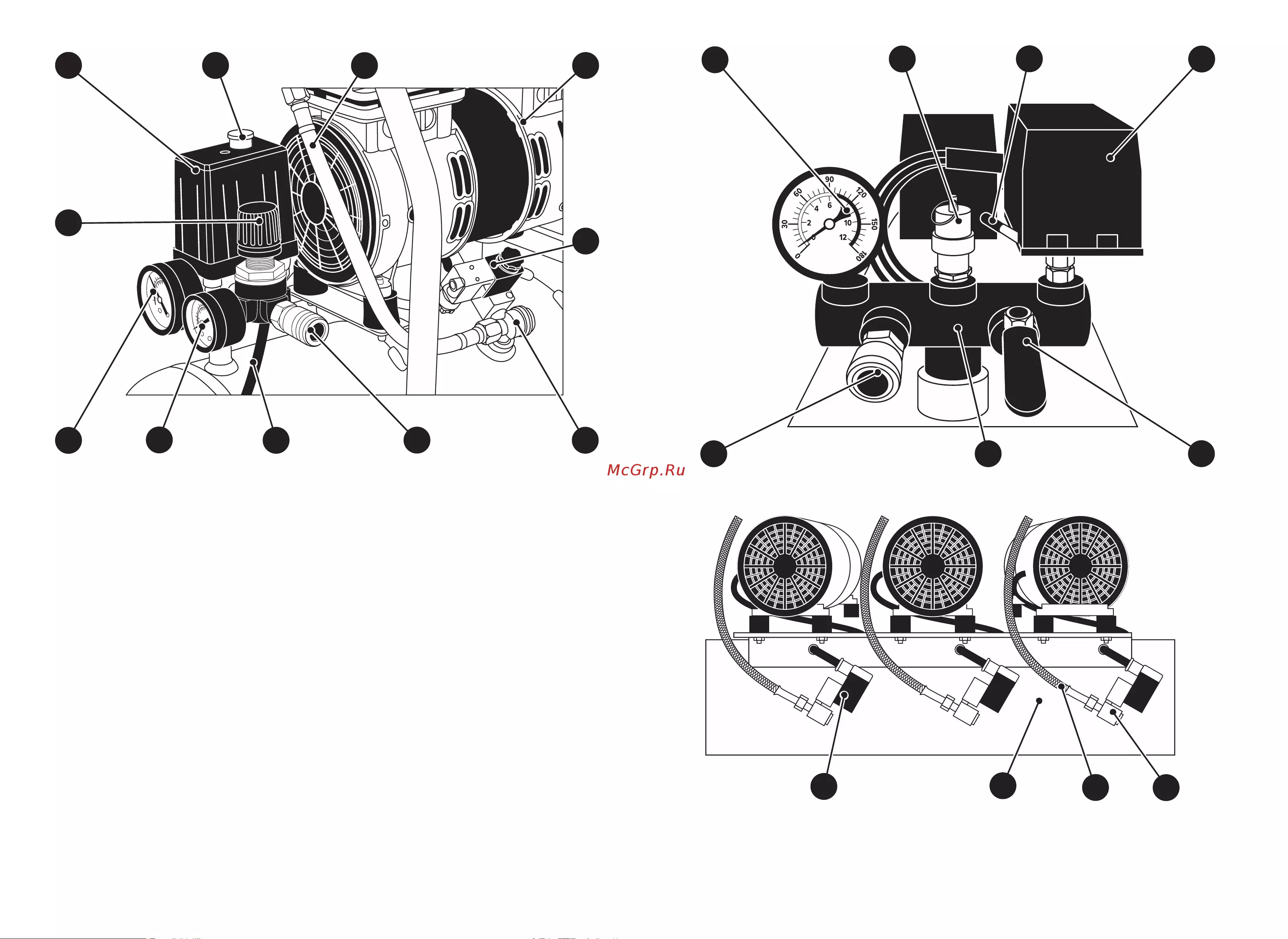

• Общий вид компрессора AC-450-100-OFS показан на рисун-

ках 1.4, 2.4 и 3.4, его подробное устройство приведено на схеме

сборки (см. приложение Ж).

• Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, двухцилиндровых компрессорных блоков 8 (3 шт.),

блока управления 4, и других узлов и деталей. Компрессорный

блок 8 состоит из двух поршневых блоков 6 и электродвигателя

5. Компрессорные блоки 8 закреплены на уголках 11 через рези

новые опоры 10. Резиновые опоры 10 снижают уровень вибра

ций передаваемых на ресивер 2 от работающих компрессорных

блоков 8. Уголки 11 приварены к ресиверу 2. Для перемещения

на небольшие расстояния компрессор оснащен колесами 12 и

ручками 3. Колеса 12 закреплены на опорах 13 с помощью осей

и гаек.

• Блок управления 4 компрессором состоит из следующих

основных узлов: манометра 15 давления сжатого воздуха в ре

сивере 2, реле давления 18, рычажка пуска 17, переходника бы

строразъемного 14, крана 19 и предохранительного клапана 16.
