Компрессор с прямой передачей безмасляный AC-140-8-OFS, AC-180-24-OFS,

AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054

Детальная информация о компрессоре

• Общий вид компрессора AC-180-24-OFS показан на рисунках

1.2 и 2. 2, его подробное устройство приведено на схеме сборки

(см. приложение Д).

• Компрессор состоит из следующих основных узлов и деталей:

ресивера 2, двухцилиндрового компрессорного блока 5, блока

управления 13, и других узлов и деталей. Компрессорный блок 5

состоит из двух поршневых блоков 9 и электродвигателя 6. Ком-

прессорный блок 5 закреплен на уголках 3 через резиновые

опоры 4. Резиновые опоры 4 снижают уровень вибраций пере

даваемых на ресивер 2 от работающего компрессорного блока

5. Уголки 3 приварены к ресиверу 2. Для перемещения на не

большие расстояния компрессор оснащен колесами 1 и рукоят

кой 12. Колеса 1 свободно вращаются на оси 19. Устойчивость и

гашение вибраций от работающего компрессора обеспечивает

виброопора 17, закрепленная в нижней части ресивера 2.

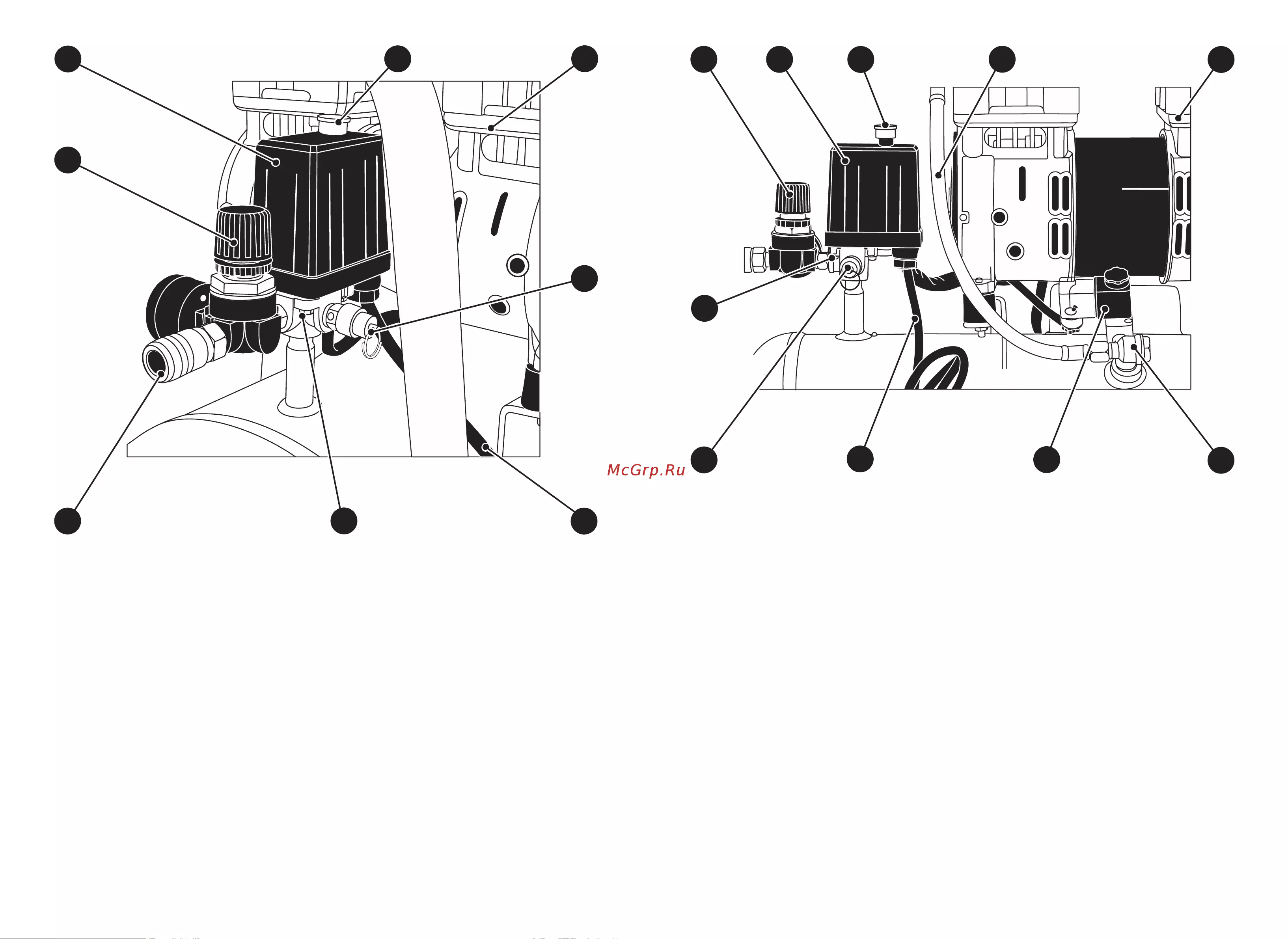

• Блок управления 13 компрессором состоит из следующих

основных узлов: манометров 15 и 16 давления сжатого возду

ха на выходе из компрессора и в ресивере 2 соответственно,

регулятора давления 21, реле давления 22, кнопки пуска 23,

переходника быстроразъемного (крана) 14 и предохранительно-

го клапана 20.

Компрессор AC-300-50-OFS,

детальная информация

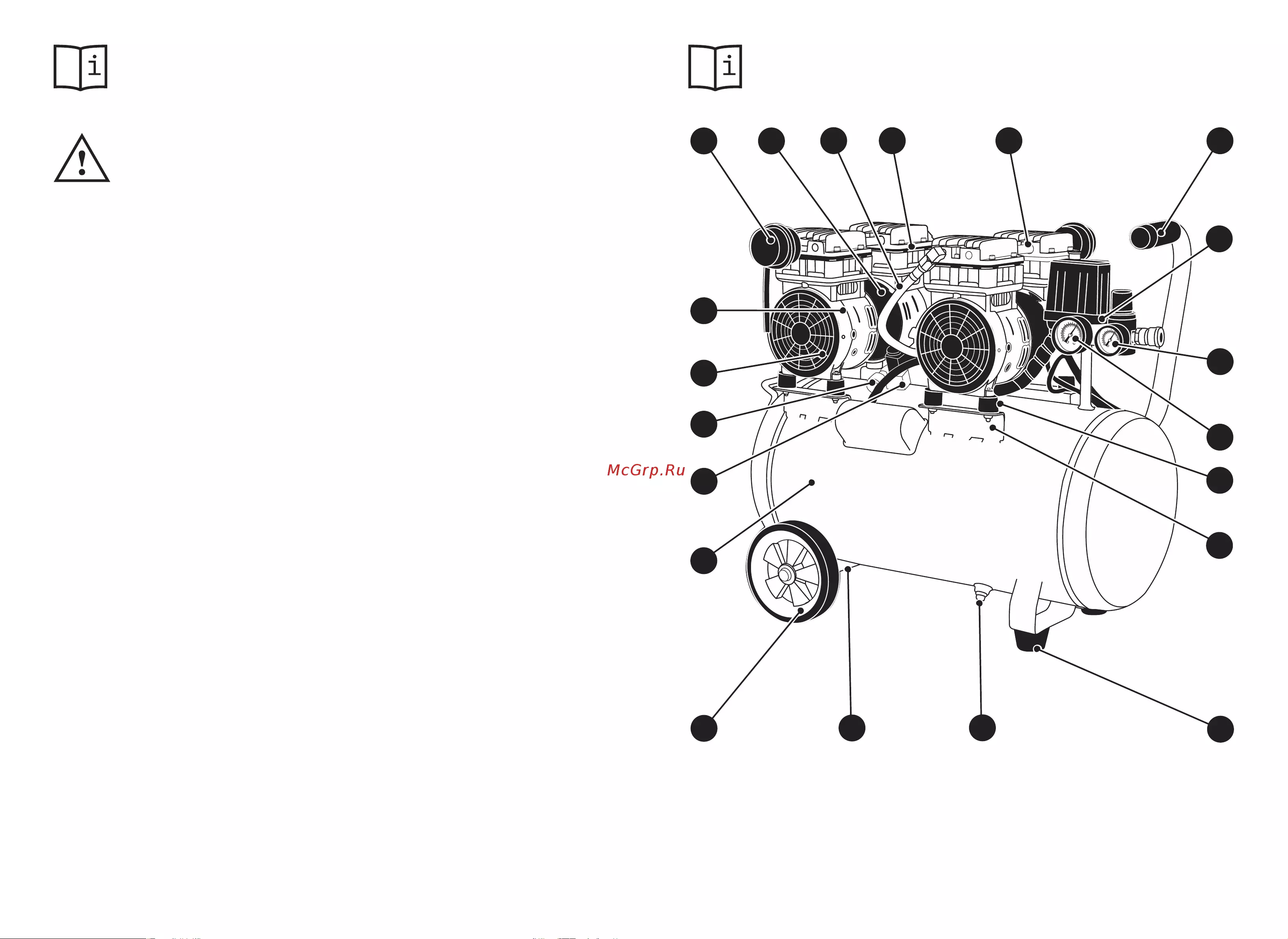

Рисунок 1. 3 — Общий вид компрессора AC-300-50-OFS
