www.kraton.ru
Компрессор с прямой передачей безмасляный AC-140-8-OFS, AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054
Компрессор AC-180-24-OFS,
детальная информация
8
7
2
6
10
11
1
5
4
3
12
9
13
14
15
16
17
18
19

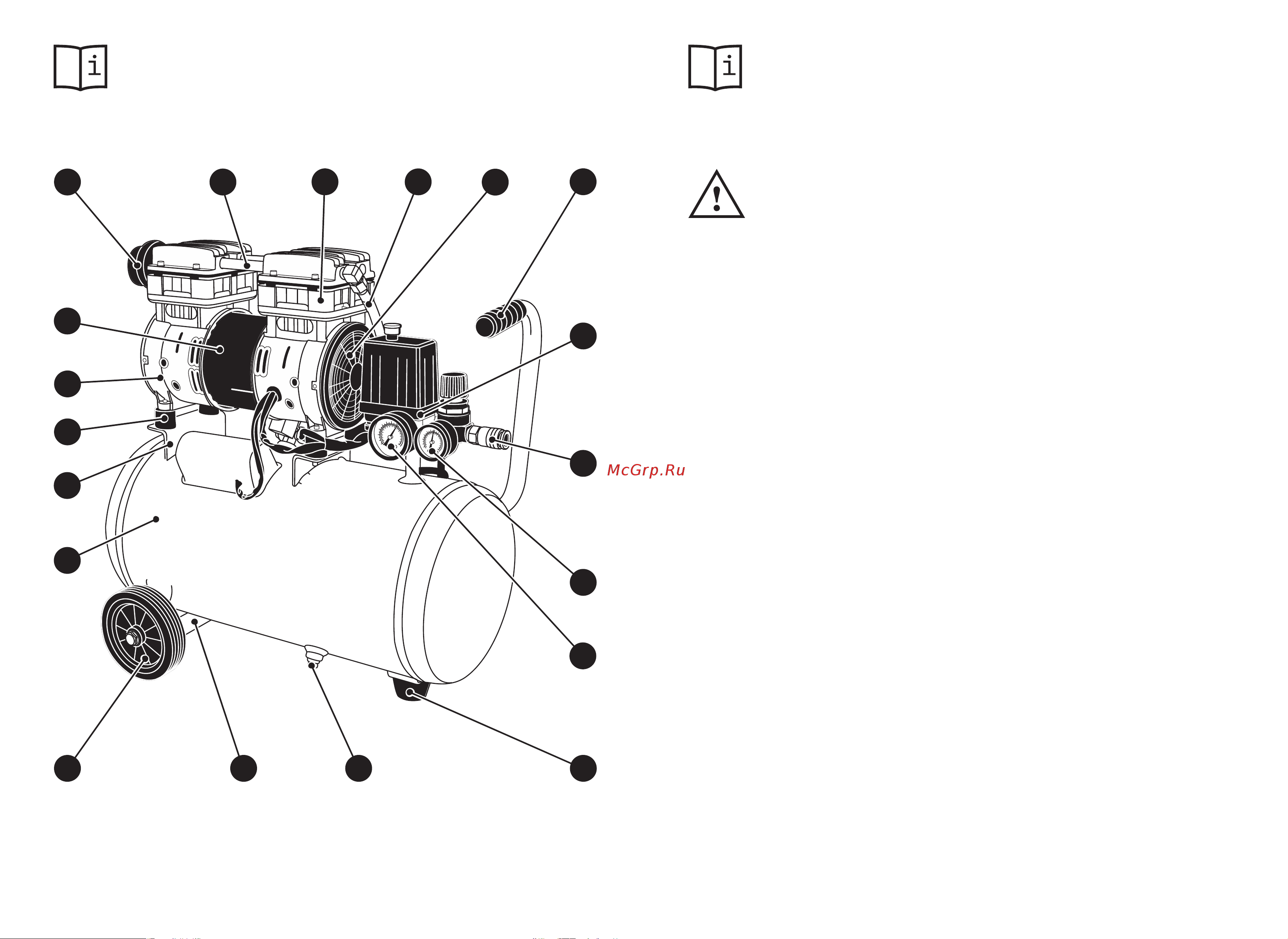

Рисунок 1. 2 — Общий вид компрессора AC-180-24-OFS
Детальная информация о компрессоре
• Общий вид компрессора AC-300-50-OFS показан на рисунках
1.3 и 2. 3, его подробное устройство приведено на схеме сборки
(см. приложение Е).
• Компрессор состоит из следующих основных узлов и деталей:
ресивера 2, двухцилиндровых компрессорных блоков 6 (2 шт.),
блока управления 13, и других узлов и деталей. Компрессорный
блок 6 состоит из двух поршневых блоков 10 и электродвигате-
ля 8. Компрессорные блоки 6 закреплены на уголках 17 через
резиновые опоры 16. Резиновые опоры 16 снижают уровень
вибраций передаваемых на ресивер 2 от работающих компрес-
сорных блоков 6. Уголки 17 приварены к ресиверу 2. Для пере
-
мещения на небольшие расстояния компрессор оснащен коле
-
сами 1 и рукояткой 12. Колеса 1 свободно вращаются на оси 20.
Устойчивость и гашение вибраций от работающего компрессо
-
ра обеспечивают виброопоры 18, закрепленные в нижней части
ресивера 2.
• Блок управления 13 компрессором состоит из следующих
основных узлов: манометров 15 и 14 давления сжатого возду
-
ха на выходе из компрессора и в ресивере 2 соответственно,
регулятора давления 22, реле давления 23, кнопки пуска 24,
переходника быстроразъемного (крана) 21 и предохранительно-
го клапана 25.
22 27
