www.kraton.ru
Компрессор с прямой передачей безмасляный AC-140-8-OFS, AC-180-24-OFS,
AC-300-50-OFS, AC-450-100-OFS. Артикул 3 01 01 051, 3 01 01 052, 3 01 01 053, 3 01 01 054
Детальная информация о компрессоре

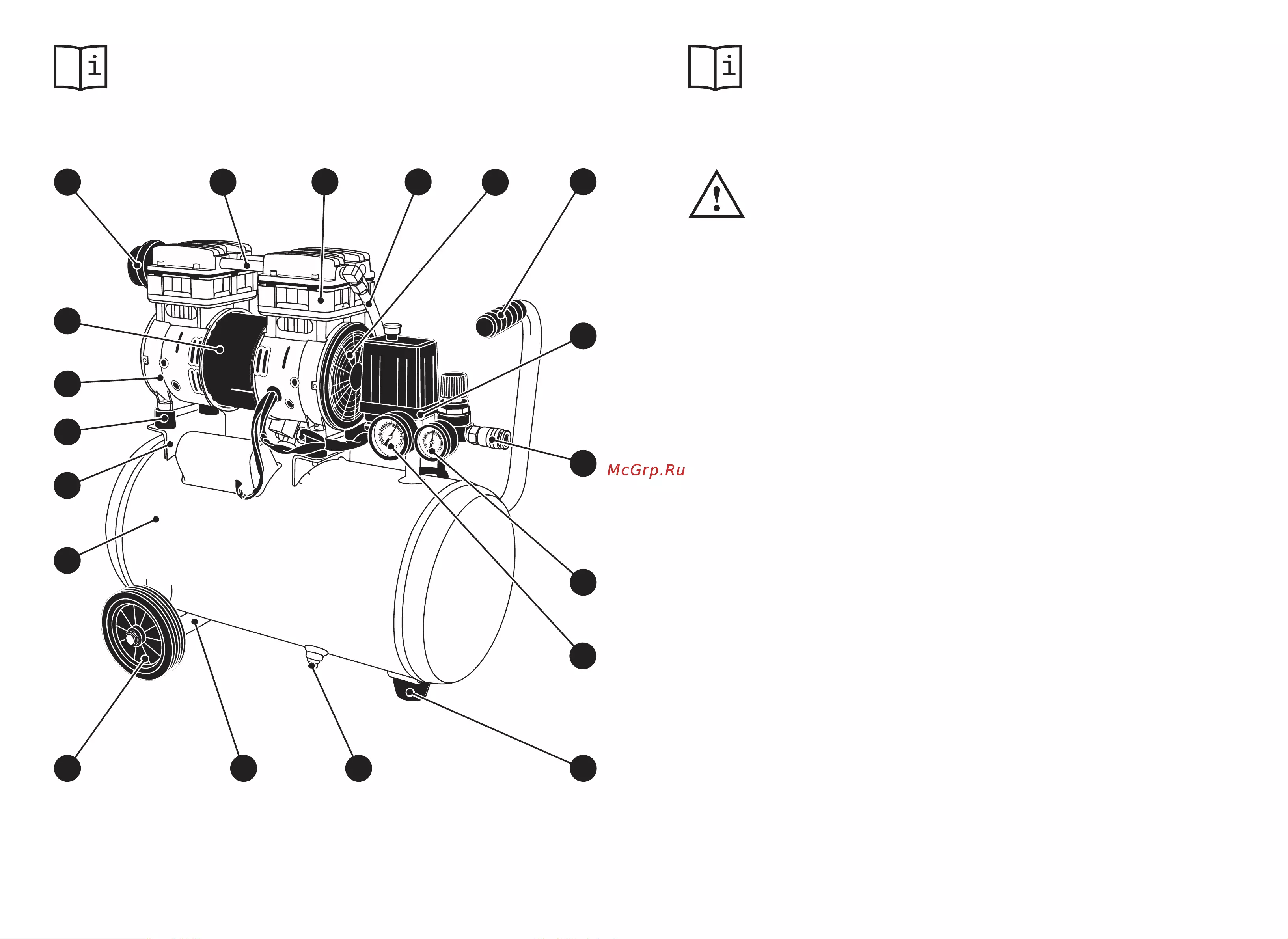

• Общий вид компрессора AC-140-8-OFS показан на рисунках 1.1
и 2. 1, его подробное устройство приведено на схеме сборки (см.
приложение Г).
• Компрессор AC-140-8-OFS состоит из следующих основных
узлов и деталей: ресивера 1, двухцилиндрового компрессор
-
ного блока 4, блока управления 11, и других узлов и деталей.
Компрессорный блок 4 состоит из двух поршневых блоков 10 и
электродвигателя 9. Компрессорный блок 4 закреплен на угол-
ках 2 через резиновые опоры 3. Резиновые опоры 3 снижают
уровень вибраций передаваемых на ресивер 1 от работающего
компрессорного блока 4. Уголки 2 приварены к ресиверу 1. Для
перемещения на небольшие расстояния компрессор оснащен
рукояткой 8. Устойчивость и гашение вибраций от работающе
-
го компрессора обеспечивают виброопоры 13, закрепленные в
нижней части ресивера 1.
• Блок управления 11 компрессором состоит из следующих
основных узлов: манометров 24 и 15 давления сжатого воздуха
на выходе из компрессора и в ресивере 1 соответственно, регу
-
лятора давления 16, реле давления 17, кнопки пуска 18, пере
-
ходника быстроразъемного (крана) 22 и предохранительного
клапана 12.
Рисунок 1.4 — Общий вид компрессора AC-450-100-OFS
8
7
2
6
10
11
1
54
3
12
9
13
1. Клапан слива конденсата
2. Ресивер
3. Ручка (2 шт.)
4. Блок управления компрессором
5. Электродвигатель (3 шт.)
5.1 Трубка (3 шт.)
6. Блок поршневой (6 шт.)
7. Фильтр воздушный (3 шт.)
8. Блок компрессорный (3 шт.)
9. Вентилятор (6 шт.)
10. Опора резиновая (12 шт.)
11. Уголок (2 шт.)
12. Колесо (4 шт.)
13. Опора (2 шт.)
5.1
Компрессор AC-450-100-OFS,
детальная информация
28 21
