Česky | 25
Bosch Power Tools 1 619 P07 079 | (13.3.09)
Adaptérový box 24 nasuňte zespodu do odsá-
vání prachu, až slyšitelně zaskočí.
Nastrčte odsávací hadici 26 (příslušenství) na
odsávací hrdlo 25. Spojte odsávací hadici 26 s
vysavačem (příslušenství). Přehled připojení na
různé vysavače najdete na konci tohoto návodu.
Vysavač musí být vhodný pro opracovávaný
materiál.
Při odsávání obzvlášť zdraví škodlivého, karcino-
genního nebo suchého prachu použijte speciální
vysavač.
Nastavení hloubky vrtání (viz obr. I)
Pomocí hloubkového dorazu 27 lze stanovit
požadovanou hloubku vrtání X.
Vsuňte nasazovací nástroj SDS-plus až na doraz
do nástrojového držáku SDS-plus 1. Pohyblivost
nástroje SDS-plus jinak může vést k chybnému
nastavení hloubky vrtání.
Nasaďte nezapnuté elektronářadí pevně na
vrtané místo. Nástroj SDS-plus přitom musí
dosednout na plochu.
Stlačte tlačítko pro nastavení hloubkového
dorazu 16 a hloubkový doraz 27 přesuňte tak,
aby v obrázku vyznačená vzdálenost X od-
povídala Vaší požadované hloubce vrtání.
Přizpůsobení odsávání prachu délce nástroje
(viz obr. J)
Pro komfortní práce s krátkými nasazovacími
nástroji lze délku odsávání prachu 14
přizpůsobit.
Stlačte tlačítko 13 a teleskopické vedení 15
posuňte při stlačeném tlačítku tak daleko
dovnitř do odsávání prachu 14, až se kroužek
jímání prachu nachází blízko hrotu nasazovacího
nástroje.
Pro opětovné vysunutí teleskopického vedení
znovu stlačte tlačítko 13.
Kroužek jímání prachu pro vrtáky (viz obr. K)
Pro výměnu kroužku jímání prachu 17 stlačte
odjišťovací tlačítko 28 a kroužek jímání prachu
vytáhněte z odsávání prachu.
Pro nasazení zatlačte kroužek jímání prachu 17
shora do odsávání prachu 14, až slyšitelně
zaskočí.
Kroužek jímání prachu pro duté vrtací korunky
(příslušenství) (viz obr. L)
Pro vrtání s dutými vrtacími korunkami se musí
kroužek jímání prachu pro vrtáky 17 zaměnit za
speciální kroužek jímání prachu 29 (příslušenst-
ví). Při nasazení kroužku jímání prachu pro duté
vrtací korunky se musí použít pro odsávání
prachu adaptérový box
24 (příslušenství) s ex-
terním odsáváním prachu, nikoli prachový box 9.
V daném případě odejměte kroužek jímání
prachu pro vrtáky 17.
K nasazení kroužku jímání prachu pro duté vrtací
korunky 29 jej shora zatlačte do odsávání
prachu, až slyšitelně zaskočí.
K odejmutí kroužku jímání prachu 29 tlačte ven
nos vrubu 30 a kroužek jímání prachu vytáhněte
nahoru.
Provoz
Uvedení do provozu
f Dbejte síťového napětí! Napětí zdroje prou-
du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.

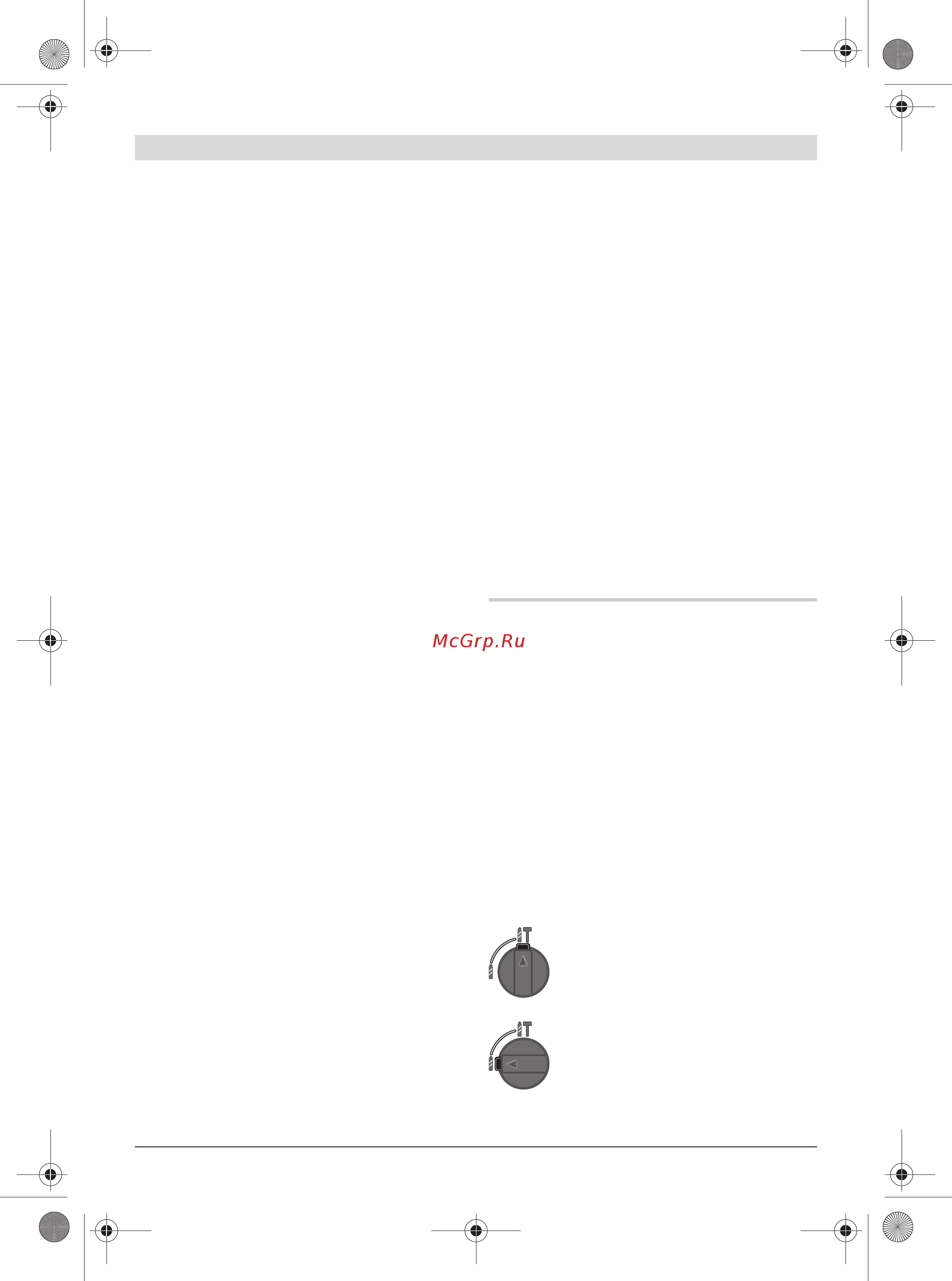

Nastavení druhu provozu
Pomocí přepínače „vrtání/příklepové vrtání“ 4
zvolte druh provozu elektronářadí.
Upozornění: Druh provozu změňte pouze při
vypnutém elektronářadí! Elektronářadí se jinak
může poškodit.
Pro změnu druhu provozu stlačte odjišťovací
tlačítko 5 a otočte přepínač „vrtání/příklepové
vrtání“ 4 do požadované polohy až slyšitelně
zaskočí.
Poloha pro příklepové vrtání do
betonu nebo kamene a též pro
sekání (sekání jen s příslušenstvím
MV 200)
Poloha pro vrtání bez příklepu do
dřeva, kovu, keramiky a umělé
hmoty a též pro šroubování
OBJ_BUCH-403-002.book Page 25 Friday, March 13, 2009 9:20 AM
