Românã | 83
Bosch Power Tools 1 619 P07 079 | (13.3.09)
Reglarea adâncimii de găurire (vezi figura I)
Cu limitatorul de adâncime 27 poate fi reglată
adâncimea de găurire X dorită.
Împingeţi accesoriul SDS-plus până la punctul
de oprire în sistemul de prindere SDS-plus 1.
Altfel, mobilitatea accesoriului SDS-plus ar
putea duce la un reglaj greşit al adâncimii de
găurire.
Fixaţi scula electrică, fără a o porni, pe locul
unde urmează să găuriţi. Accesoriul cu sistem de
prindere SDS-plus trebuie să se sprijine pe
această suprafaţă.
Apăsaţi tasta pentru reglarea limitatorului de
adâncime 16 şi deplasaţi astfel limitatorul de
reglare a adâncimii 27 încât distanţa X ilustrată
în figură să corespundă adâncimii de găurire
dorite de dumneavoastră.
Adaptarea dispozitivului de aspirare la
lungimea accesoriului (vezi figura J)
Pentru a putea lucra confortabil cu accesorii
scurte, lungimea dispozitivului de aspirare 14
poate fi adapată în funcţie de lungimea
acestora.
Apăsaţi tasta 13 şi, ţinând tasta apăsată,
împingeţi ghidajul telescopic 15 în interiorul
dispozitivului de aspirare 14, până când inelul
colector de praf se va afla în apropierea vârfului
accesoriului.
Pentru a împinge din nou afară ghidajul telesco-
pic, apăsaţi încă o dată tasta 13.
Inel colector de praf pentru burghie
(vezi figura K)
Pentru schimbarea inelului colector de praf 17
apăsaţi mai întâi butonul de deblocare 28 şi
extrageţi inelul colector de praf din dispozitivul
de aspirare.
Pentru montare, apăsaţi inelul colector de praf
17 împingându-l de sus în jos în dispozitivul de
aspirare 14, până când se înclichetează
perceptibil.
Inel colector de praf pentru carote (accesoriu)
(vezi figura L)
Pentru găurirea cu carote, inelul colector de praf
pentru burghie 17 trebuie înlocuit cu un inel
colector de praf special 29 (accesoriu special).
În cazul utilizării inelului colector de praf pentru
carote, pentru aspirarea prafului se va folosi
cutia adaptoare 24 (accesoriu special)
împreună cu o instalaţie externă de aspirare a
prafului şi nu cutia de microfiltrare 9.
Demontaţi, dacă este cazul, inelul colector de
praf pentru burghie 17.
Pentru montarea inelului colector de praf pentru
carote 29 împingeţi-l pe acesta de sus în jos în
dispozitivul de aspirare a prafului, până când se
înclichetează perceptibil.
Pentru demontarea inelului colector de praf 29
împingeţi afară bolţul de blocare 30 şi extrageţi
inelul colector de praf trăgându-l în sus.
Funcţionare
Punere în funcţiune
f Atenţie la tensiunea reţelei de alimentare!
Tensiunea sursei de curent trebuie să coin-
cidă cu datele de pe plăcuţa indicatoare a
tipului sculei electrice. Sculele electrice in-
scripţionate cu 230 V pot funcţiona şi
racordate la 220 V.
Reglarea modului de funcţionare
Cu ajutorul comutatorului „găurire/găurire cu
percuţie“ 4 selectaţi modul de funcţionare al
sculei electrice.
Indicaţie: Nu modificaţi modul de funcţionare
decât cu scula electrică oprită! În caz contrar
scula electrică se poate deteriora.
Pentru schimbarea modului de funcţionare apă-
saţi tasta de deblocare 5 şi rotiţi comutatorul
„găurire/găurire cu percuţie“ 4 pentru a-l aduce
în poziţia dorită, până când se înclichetează
perceptibil.

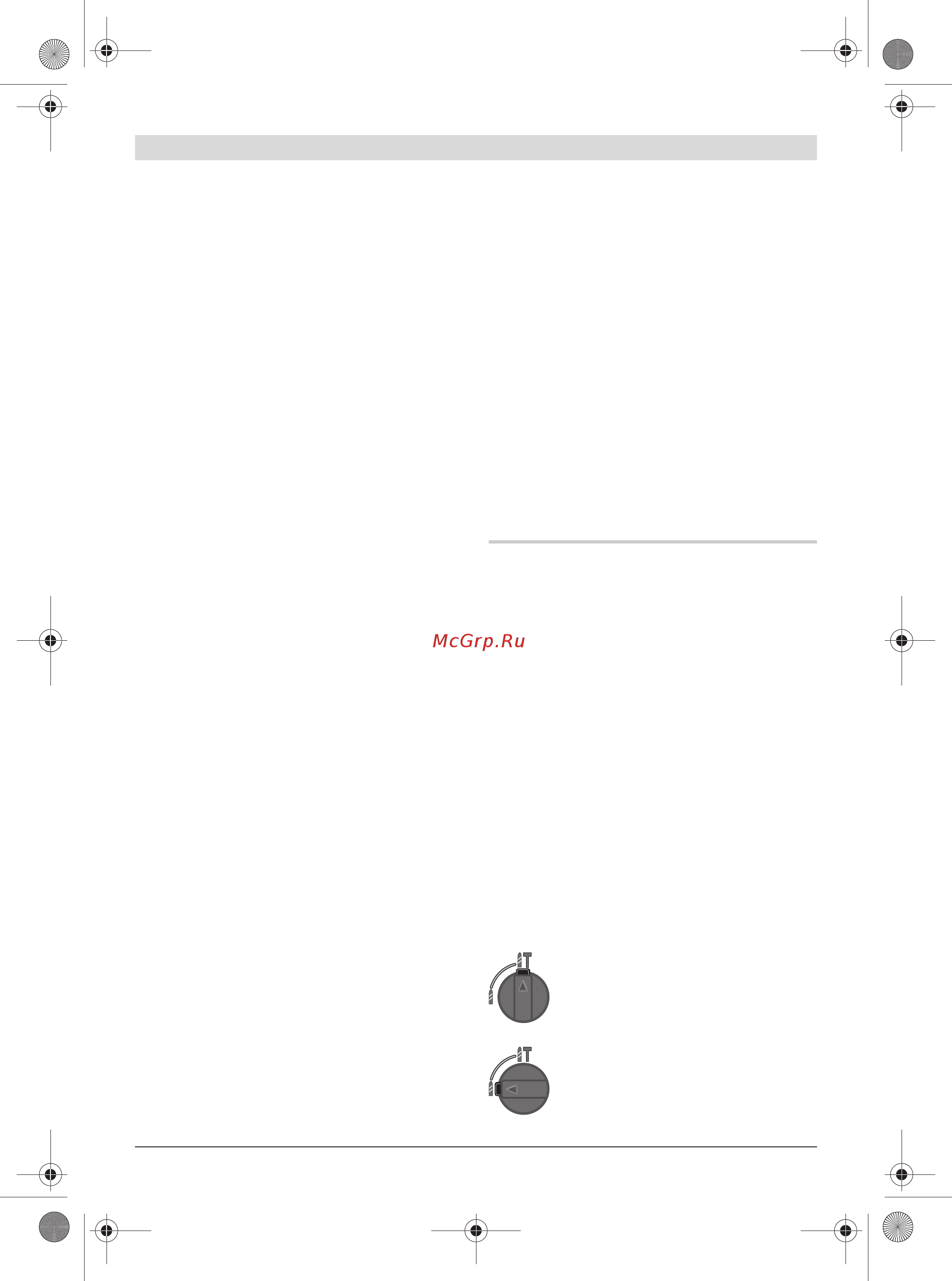

Poziţie pentru găurire cu percuţie în
beton sau piatră cât şi pentru dăl-
tuire (dăltuire numai cu accesoriul
special MV 200)
Poziţie pentru găurire fără percuţie
în lemn, metal, ceramică şi material
plastic cât şi pentru înşurubare
OBJ_BUCH-403-002.book Page 83 Friday, March 13, 2009 9:20 AM
