Белмаш RDP430-16F [12/21] Установка сверлильной головки
12

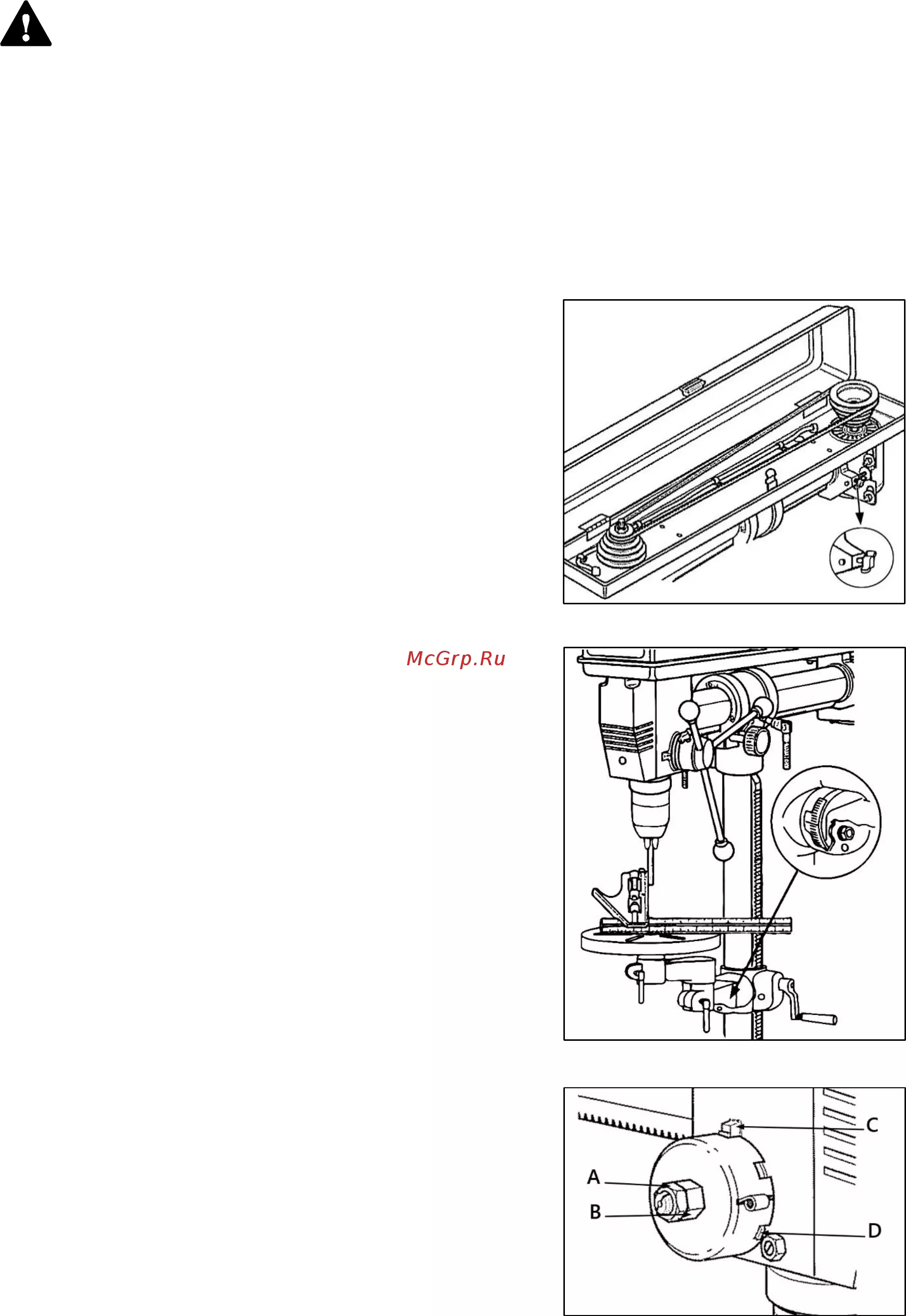

Установите рукоятку фиксации рабочего стола (А) (рис. 5).
Для перемещения стола – ослабьте рукоятку и вращайте
подъемный вал червячной передачи по часовой стрелке,
при помощи рукоятки перемещения стола. После
настройки затяните рукоятку.
Для перемещения стола вверх – ослабьте рукоятку фикса-
ции (А) и вращайте рукоятку (F) (рис. 4) по часовой стрелке,
для перемещения стола вниз вращайте рукоятку против
часовой стрелки. После установки нужного положения
затяните рукоятку-фиксатор (А) (рис. 5).
3.3 Установка сверлильной головки
Перед установкой сверлильной головки, вложите колодку
в паз кронштейна (рис. 6).
Аккуратно поднимите сверлильную головку (рис. 7),
наденьте ее на колонну до упора. Выровняйте головку
относительно стола и основания. Затяните рукоятку
фиксации (С) на левой стороне кронштейна сверлильной
головки.
Прикрутите три ручки (А) на рукоятку (В) хода шпинделя.
3.4 Установка сверлильного патрона
Очистите конусное отверстие в патроне и шпиндель
(рис. 8) при помощи чистой ткани. Убедитесь, что на
поверхностях нет инородных частиц и масла.
Наденьте зажимной патрон на шпиндель до упора.
Поверните зажимное кольцо патрона по часовой стрелке
и полностью разведите кулачки патрона.
Слегка постучите по нижней части патрона резиновым
молотком, чтобы обеспечить правильную посадку патрона
на шпинделе.
3.5 Снятие сверлильного патрона
Максимально разведите кулачки патрона повернув
зажимное кольцо патрона. Вставьте в отверстие в гильзе
(A) (рис. 9) расклиниватель (B) и постучите по нему
резиновым молотком, придерживая патрон рукой, чтобы
избежать падения патрона при отделении от шпинделя.
3.6 Установка сверла
Вставьте сверло в зажимной патрон, достаточно глубоко
чтобы достичь максимального захвата. При использовании
короткого сверла, не вставляйте его на всю глубину
патрона, спиральные каналы должны быть свободны.
Убедитесь, что сверло отцентрировано в сверлильном
патроне. Удерживая патрон за неподвижное основание (В)
(рис. 10), вращайте зажимное кольцо (А) по часовой
стрелке для фиксации сверла или против – для ослабления
зажима.
Рисунок 6.
Рисунок 5.
Рисунок 10.
Рисунок 7.
Рисунок 8.
Рисунок 9.
