![Белмаш RDP430-16F [17/21] Спецификация сверлильной головки](/views2/1630035/page17/bg11.png)
17
6.2 Спецификация сверлильной головки
1
Винт
21
Крышка пластины
2
Выключатель
22
Электродвигатель
3
Винт
23
Гайка
4
Клеммная коробка
24
Шайба плоская
5
Винт установочный
25
Кабель
6
Гайка
26
Шайба плоская
7
Гайка
27
Винт установочный
8
Корпус пружины
28
Гайка
9
Пружина
29
Кабель
10
Держатель пружины
30
Рукоятка блокировки
11
Гнездо пружины
31
Рейка зубчатая
12
Штифт
32
Ручка подстройки
13
Винт
33
Шкала
14
Корпус сверлильной головки
34
Наконечник рукоятки
15
Колодка сто парная
35
Удлинитель рукоятки
16
Штифт направляющий
36
Рукоятка регулировки
17
Кольцо стопорное
37
Кольцо зажимное
18
Кронштейн сверлильной головки
38
Указатель
19
Колонна верхняя
39
Штифт стопорный
20
Пластина установочная

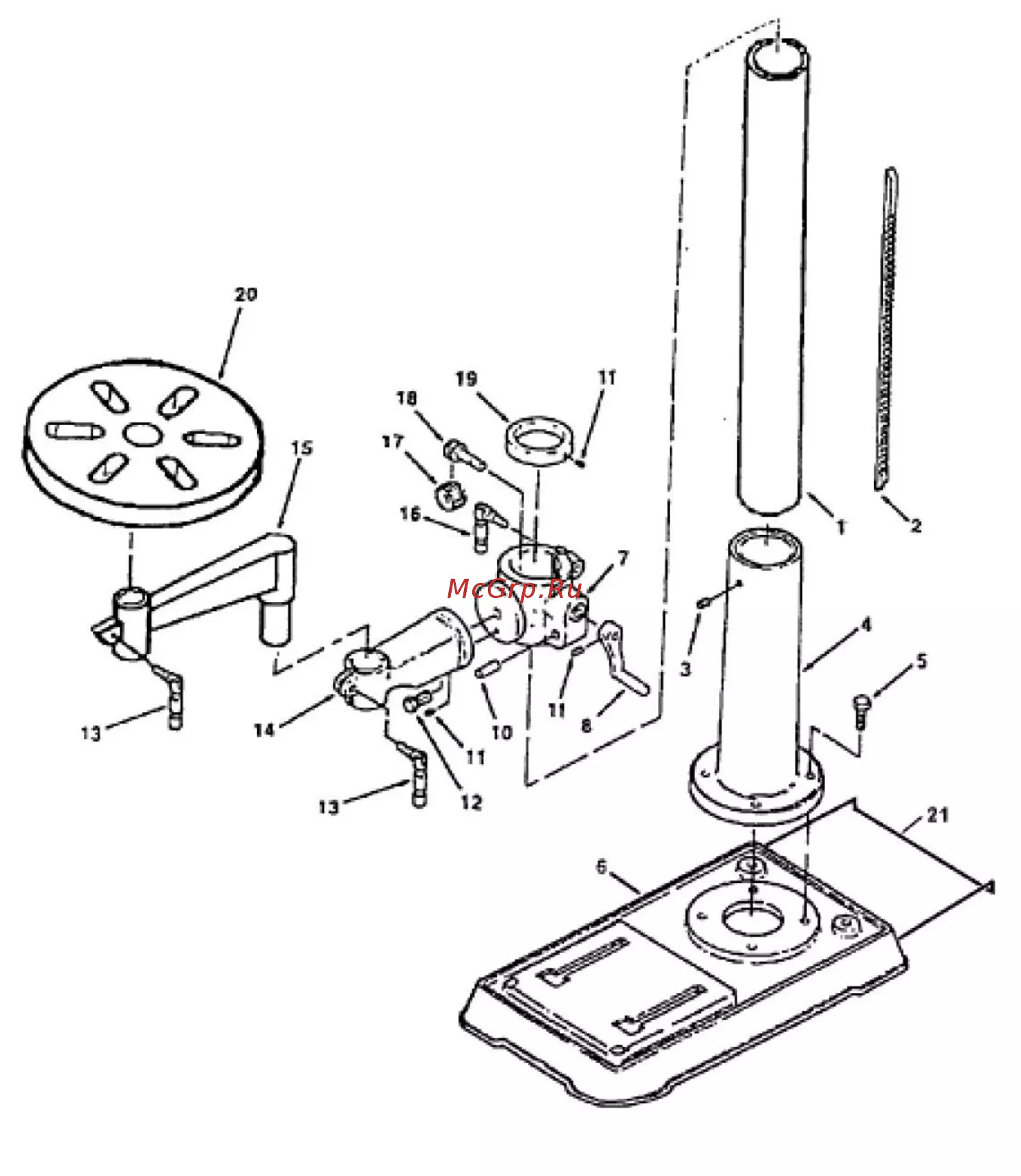

Рисунок 20.
