1.3 Основные элементы

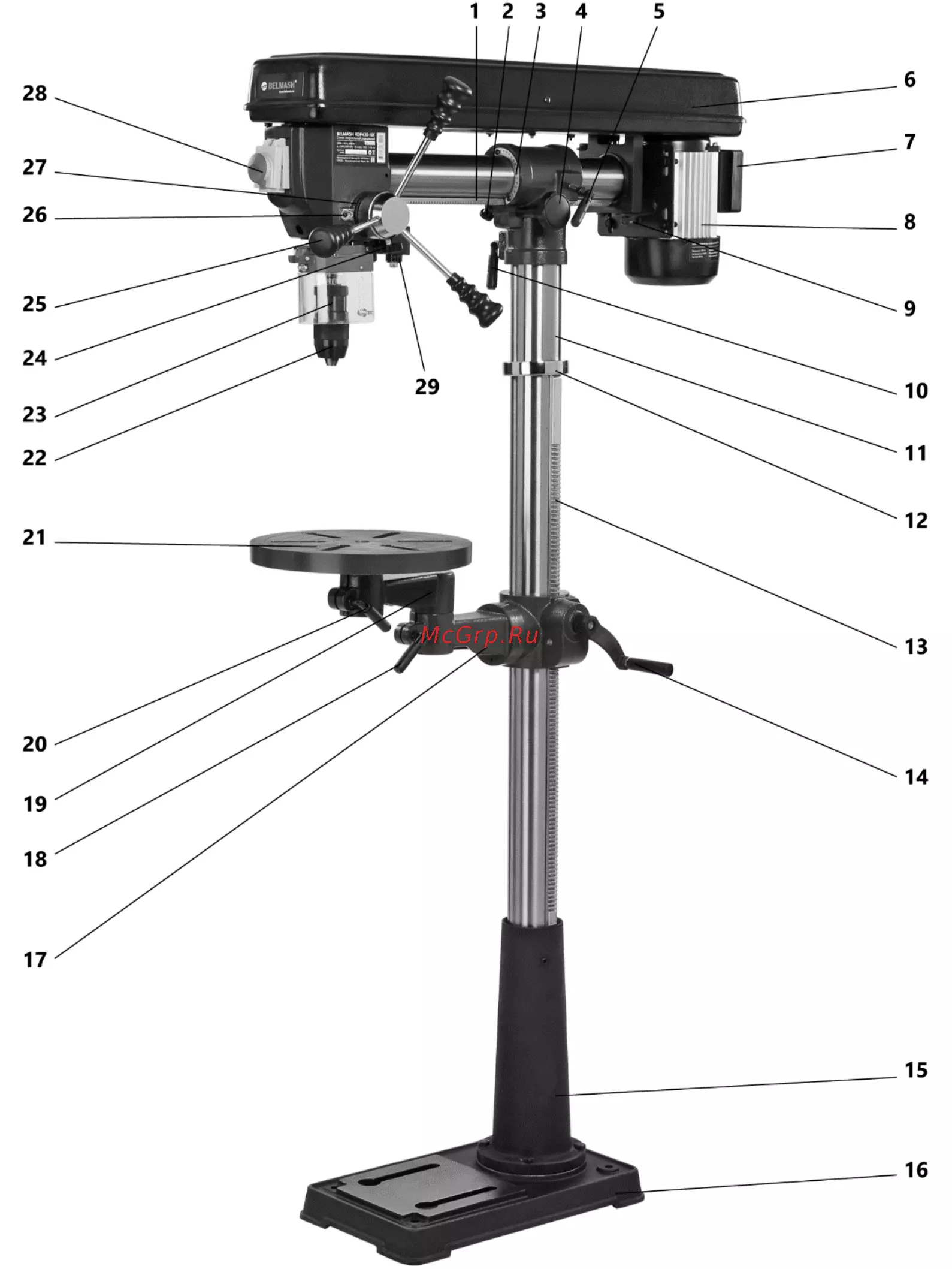

Рисунок 1.

1 – рейка, 2 – пружинный штифт, 3 – шкала наклона сверлильной головки, 4 – ручка, 5 – фиксатор,

6 – крышка ременной передачи, 7 – клеммная коробка, 8 – асинхронный двигатель, 9 – рукоятка натяжения ремня,

10 – фиксатор поворота сверлильной головки по вертикальной оси, 11 – колонна, 12 – кольцо зажимное, 13 – рейка,

14 – рукоятка подъема/опускания рабочего стола, 15 – фланец, 16 – основание, 17, 19 – кронштейны рабочего стола,

18, 20 – фиксаторы положения рабочего стола, 19 – кронштейн, 21 – стол рабочий, 22 – патрон быстрозажимной,

23 – экран защитный, 24 – фиксатор шкалы глубины сверления, 25 – рукоятка подачи, 26 – указатель, 27 – шкала,

28 – выключатель, 29 – лазерный указатель
