Белмаш RDP430-16F [13/21] Изменение скорости сверления
13

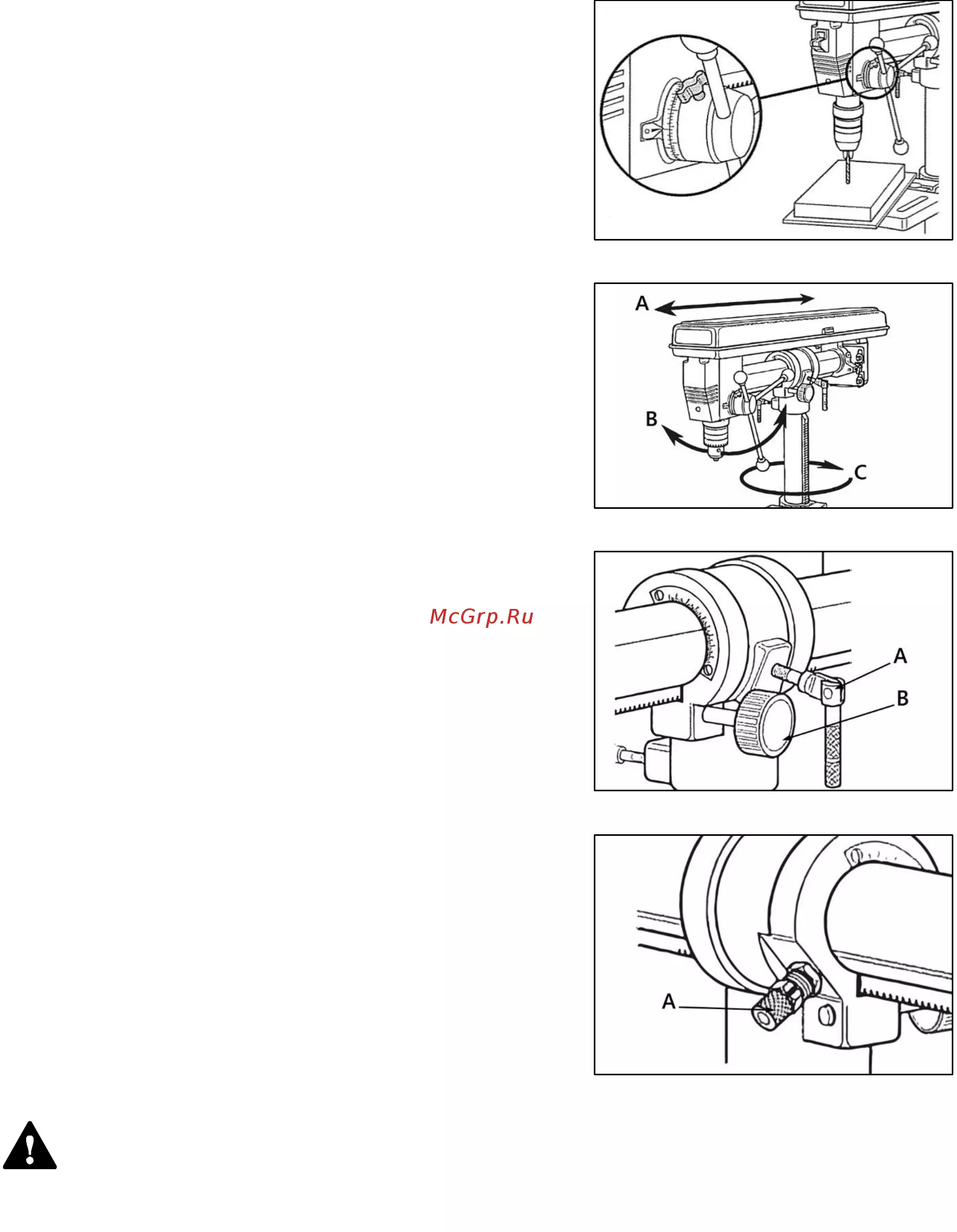

4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ
4.1 Изменение скорости сверления
Сверлильный станок поставляется с предустановленным ремнём, но перед началом
работы его необходимо натянуть.
Откройте кожух сверлильной головки (рис. 11), ослабьте ручку-фиксатор натяжения ремня,
расположенную с правой стороны головки сверлильного станка.
Переместите электродвигатель вперед, чтобы ослабить натяжение ремня. Затяните ручку-
фиксатор.
Выберите необходимую скорость для операции сверления и переместите ремень на нужное
положение на шкивах. Обратитесь к схеме, расположенной на внутренней части кожуха.
Ремень должен отклонятся примерно на расстояние 13 мм при нажатии на него посередине
между шкивами.
Ослабьте ручку-фиксатор и переместите электродвигатель
назад, чтобы натянуть приводной ремень. Затяните ручку-
фиксатор. Закройте защитный кожух ременной передачи.
Если ремень проскальзывает во время сверления,
отрегулируйте натяжение снова.
Внимание! Станок оснащен концевым выключателем
кожуха ременной передачи. Он не запустится, если кожух
открыт.
4.2 Регулировка и наклон рабочего стола
Чтобы использовать рабочий стол в наклонном
положении, ослабьте фиксирующий болт (рис. 12) при
помощи соответствующего ключа. Наклоните стол на
желаемый угол, затяните фиксирующий болт.
Для настройки положения стола – вставьте прочный
стержень круглого сечения (примерно 75 мм) в длину
в патрон и затяните. Поднимите стол на рабочую высоту
и зафиксируйте. Расположите слесарный угольник
вплотную к стрежню, как показано на рисунке.
Если необходимо выполнить регулировку – ослабьте
установочный винт и фиксирующий болт стола соответ-
ствующим ключом. Расположите стол перпендикулярно
стержню, наклоняя его. Затяните установочный винт и
фиксирующий болт стола.
4.3 Регулировка возвратной пружины
Опустите рабочий стол. Работайте с левой стороны
сверлильного станка.
Поместите отвертку в нижний передний паз корпуса
пружины (D) (рис. 13) и удерживайте в таком положении
во время откручивания и снятия внешней гайки A.
Удерживая отвертку в пазу, открутите внутреннюю гайку
(B) (примерно на 3 мм) до момента, когда паз выйдет из
контакта с выступом на головке (C). Не снимайте эту гайку.
Рисунок 12.
Рисунок 13.
Рисунок 11.
