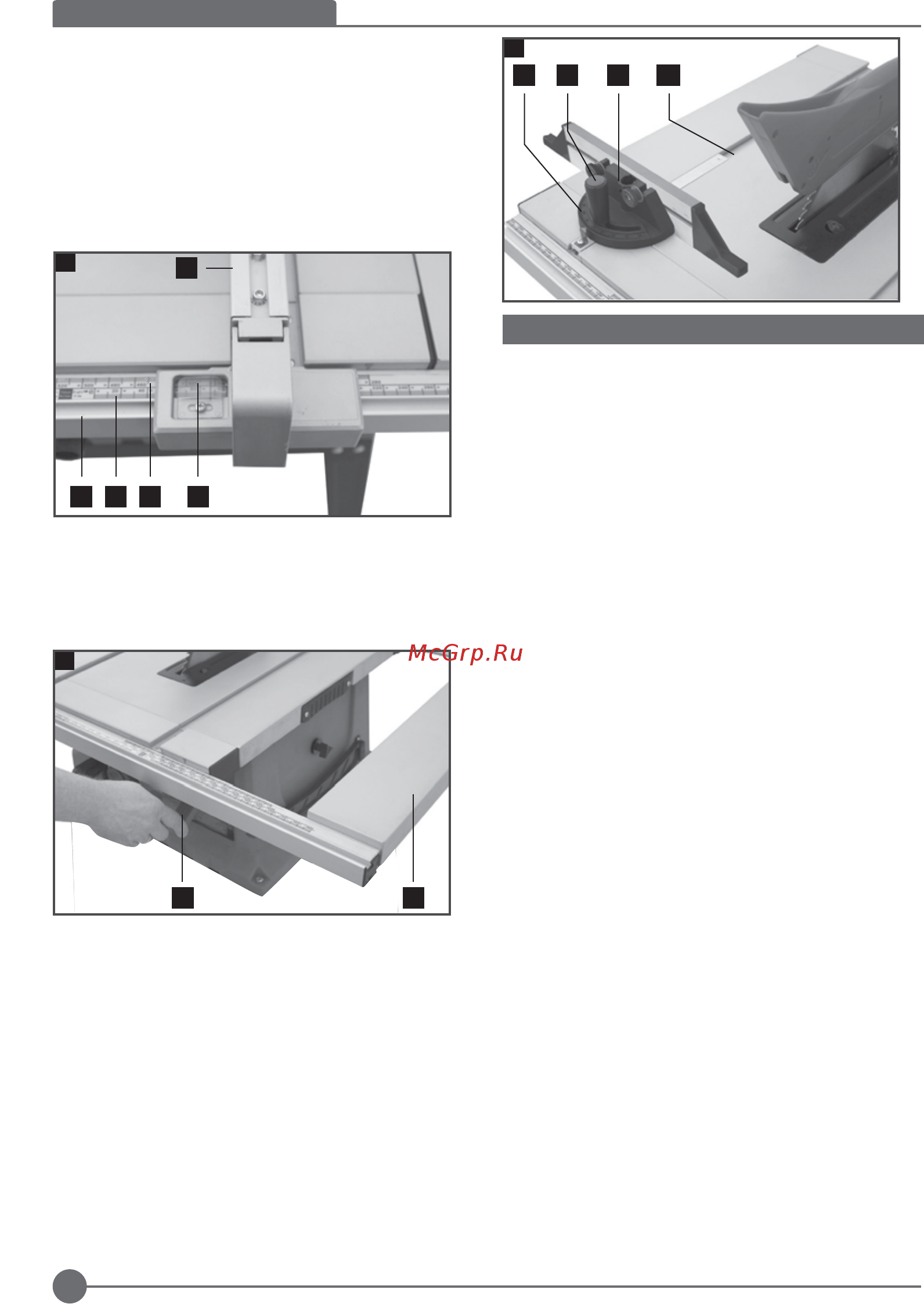

![Stanley SST1800-RU [10/52] English](/views2/1630811/page10/bga.png)
ENGLISH (Original instructions)
10
M
5
18 k l m
N
14 16
O
6 21an
p
OPERATION
Working instructions
After each new adjustment it is advisable to carry out a trial in
order to check the set dimensions. After switching on the saw,
wait for the blade to reach its maximum speed of rotation
before commencing with the cut.
Secure long workpiece against falling off at the end of the cut
(e.g. with a roller stand etc.) Take extra care when starting the
cut! Never use the equipment without the suction function.
Regularly check and clean the suction channels.
Making longitudinal cuts (Fig. P)
Longitudinal cutting (also known as slitting) is when you use
the saw to cut along the grain of the wood. Press one edge of
the workpiece against the parallel stop (5)” to be replaced to
“rip fence (5) while the flat side on the saw table (1). The
blade guard (2) must always be lowered over the workpiece.
When you make a longitudinal cut, never adopt a working
position that is in line with cutting direction.
- Set the in accordance with the workpiece height and the
desired width.
- Switch on the saw.
- Place your hands (with fingers closed) flat on the
workpiece and push the workpiece along the and into the
blade (4).
- Guide at the side with your left or right hand (depending
on the position) only as far as the front edge of the saw
blade guard (2).
- Always push the workpiece through to the end of the riving
knife (3)
- The offcut piece remains on the saw table (1) until the
blade (4) is back in its position of rest.
- Secure long workpiece against falling off at the end of the
cut ) with a roller stand etc.
Setting the cutting width (Fig. M)
- The rip fence (5) is used for lengthwise cutting of wood.
- Place the rip fence (5) on the guide rail (18) to the right or
left of the saw blade.
- 2 scales (k/l) on the guide rail (18) to show the gap
between fence rail (i) and saw blade (4)
- Set the rip fence (5) to the required specification on the
sight-glass (m) and secure it with the locking handle for
the rip fence.
Extension table (Fig. N)
- The extension table (16) could be used for particularly
wide workpieces
- Loosen the locking handle (14) and pull out the table width
extension.
Cross stop (Fig. O)
- Push the miter gauge (6) into a slot (21 a/b) on the saw
table.
- Loosen the locking handle (n).
- Rotate the miter gauge (6) until the required angle is set.
The scale (p) shows the set angle.
- Re-tighten the locking handle (p).
