TÜRKÇE
(Çevirisi orijinal talimatlardan yapılmıştır)
20

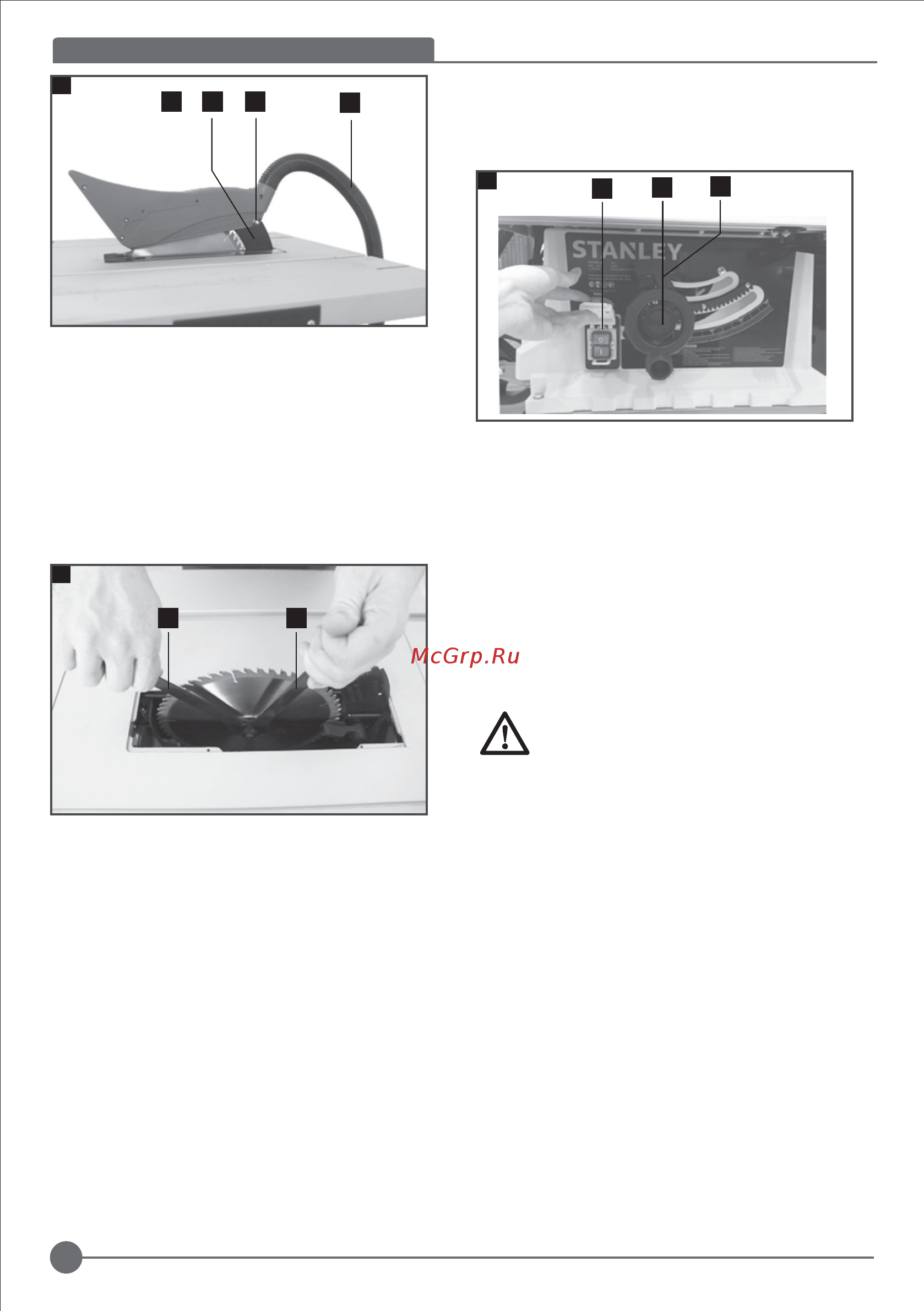

Testere bıçağının takılması/değiştirilmesi (Şekil E,
H, I)
1. Uyarı: Aletin güç kaynağından ayrıldığından emin olun.
Koruyucu eldiveni takın.
2. Bıçak muhafazasını (2) sökün (Şekil H).
3. Kesme kanalı plakasını (20) çıkartın (Şekil E).
4. Bir somun anahtarını (17) somun üzerinde, diğer somun
anahtarını (17) anş üzerinde yerleştirerek somunu
gevşetin (Şekil I).
5. Uyarı! Somunu, testere bıçağının dönme yönünde
çevirin.
6. Dış anşı sokun ve çapraz olarak aşağı doğru hareket ile
testere bıçağını iç anştan çıkartın.
7. Yeni testere bıçağını takmadan önce anşı tel fırça ile
dikkatli bir şekilde temizleyin.
8. Yeni testere bıçağını takın ve dış anşı sabitleyin. Dış
anş, bıçak göbeğinin yan tarafına uyan Φ30mm
yükseklikte bir çıkıntıya sahiptir.
Uyarı! Yeni bıçak dişleri çok keskin ve tehlikeli olabilir.
Dişlerin, tablanın ön tarafında aşağı baktığından ve testere
bıçağı muhafazasında (2) işaretlenmiş okla hizalandığından
emin olun.
9. Kesme kanalı plakasını (20) ve bıçak muhafazasını (2)
yeniden takın ve ayarlayın.
10. Testere ile çalışmaya başlamadan önce muhafazanın
işlevselliğini kontrol edin.
Açma/kapama düğmesi (Şekil J)
- Aleti çalıştırmak için, yeşil düğmeye “I” basın.
- Aleti durdurmak için kırmızı düğmeye “O” basın.
Kesme derinliği (Şekil J)
Testere bıçağını gerekli kesme derinliğine ayarlamak için
bıçak kaldırma kolunu (11) çevirin.
- Daha büyük kesme derinliği için saatin ters yönünde
çevirin
- Daha küçük kesme derinliği için saatin yönünde çevirin
Her yeni ayarlamadan sonra, ayarlanan boyutları kontrol
etmek için bir deneme kesimi yapılması önerilir.
Kesme açısının ayarlanması (Şekil J)
İstenen zıvana açısını 0 ila 45 dereceye ayarlayın
Kesmeden önce, testere bıçağının (4) ve gönye
ölçeğinin (6) çarpışmadığından emin olun
- Zıvana ayarlama kolunu (10) gevşetin.
- İstenen açıyı ayarlayın ve kolu yeniden sıkın.
Yarık siperliğinin kullanılması
Yarık siperliğinin yüksekliğinin ayarlanması
(Şekil K)
- Yarık siperliğinin (5) rayın (i) üzerinde farklı yükseklikte iki
yönlendirici yüzeyi vardır.
- Kesilecek malzemenin kalınlığına bağlı olarak, kalın
malzeme (iş parçasının kalınlığı 25 mm'den fazla) için
siperlik rayının (i) yüksek tarafı, ince malzeme (iş
parçasının kalınlığı 25 mm'den az) için siperlik rayının alt
tarafı kullanılmalıdır.
- Ayarlama için, yarık siperliğinin (5) yan tarafındaki
cıvataları gevşetin ve gerekli konuma bağlı olarak siperlik
rayını (i) itin.
- Cıvataları yeniden sıkın.
