Connecting your equipment03
20
En
Connecting an HDD/DVD recorder, VCR and other video components
This receiver has audio/video inputs and outputs suitable for connecting analog or digital video
recorders, including HDD/DVD recorders and VCRs.
• Only the signals that are input to the VIDEO IN terminal can be output from the VIDEO OUT
terminal.
• Audio signals that are input through the digital terminal will not be output from the analog
terminal.
Important
•
If the connection was made using
an
optical cable
, press
SIGNAL SEL
repeatedly
to select
O2
(see page 26).
Note
• If the video components and TV also has an
HDMI or a component video jacks, you can
connect this too. See Connecting using
HDMI on page 18 or Connecting your
component with no HDMI terminal on
page 19 for more on this.

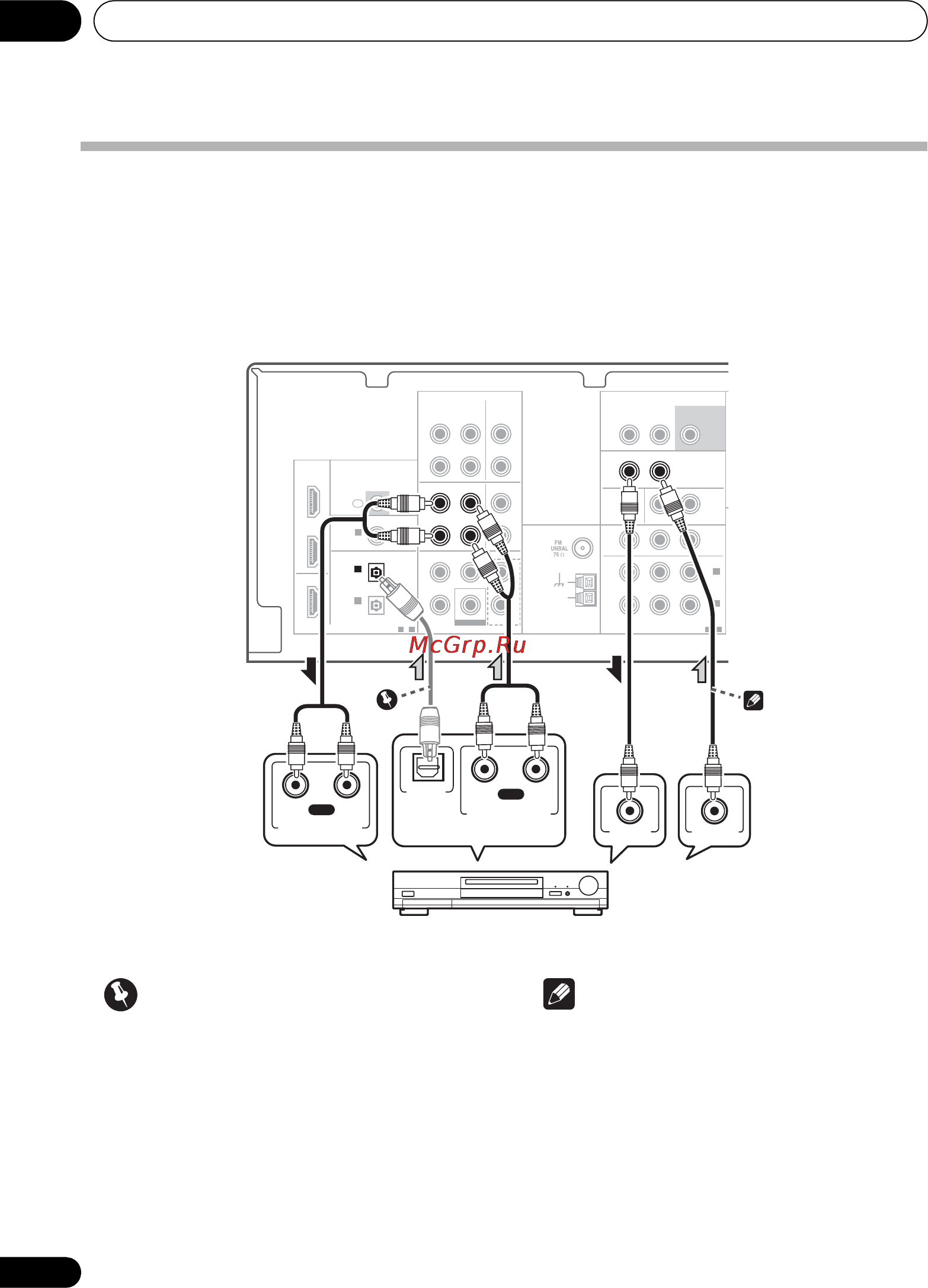

PLAY
