8
Fr
STANDARD SURROUND
Appuyez pour le décodage standard et
pour naviguer parmi les nombreuses
options de 2 Pro Logic II (page 26).
8 Commandes MULTI-ZONE
Si vous avez effectué des liaisons MULTI-ZONE
(voir la section Écoute MULTI-ZONE à la
page 36) utilisez ces commandes pour agir sur
l’appareil de la seconde zone depuis la zone
principale (voir la section Utilisation des
commandes MULTI-ZONE à la page 37).
9
SPEAKERS
Utilisez cette touche pour utiliser ou non
lesystème d’enceintes. Lorsque SP OFF est sé
lectionné, aucun son n’est émis par les
enceintes connectées à cet appareil.
10
PORTABLE
prise d’entrée audio
Connectez un composant auxiliaire à l’aide
d’un câble pour mini-prise stéréo (page 22).
Portée de la télécommande
La télécommande ne fonctionnera pas
correctement :
• Si des obstacles se trouvent entre la
télécommande et le capteur de
télécommande du récepteur.
• Si le capteur de télécommande est exposé
à la lumière directe du soleil ou à un
éclairage fluorescent.
• Si le récepteur se trouve à proximité d’un
appareil qui émet des rayons infrarouges.
• Si le récepteur reçoit simultanément des
signaux en provenance d’une autre
télécommande à infrarouges.
Affichage
1 PHASE
S’allume lorsque la touche Phase Control est
sélectionnée (page 29).
2 AUTO
S’allume lorsque l’option Auto Surround est
sélectionnée (voir la section Lecture en mode
Auto à la page 26).
3RDS
S’allume lors de la réception d’une émission
RDS (page 40).
4ST
S’allume lorsque la bande d’émission FM
stéréo est captée en mode stéréo auto.
5TUNE
S’allume lorsqu’une fréquence radio est
captée.
6ZONE
S’allume lorsque la fonction MULTI-ZONE est
activée (page 36).

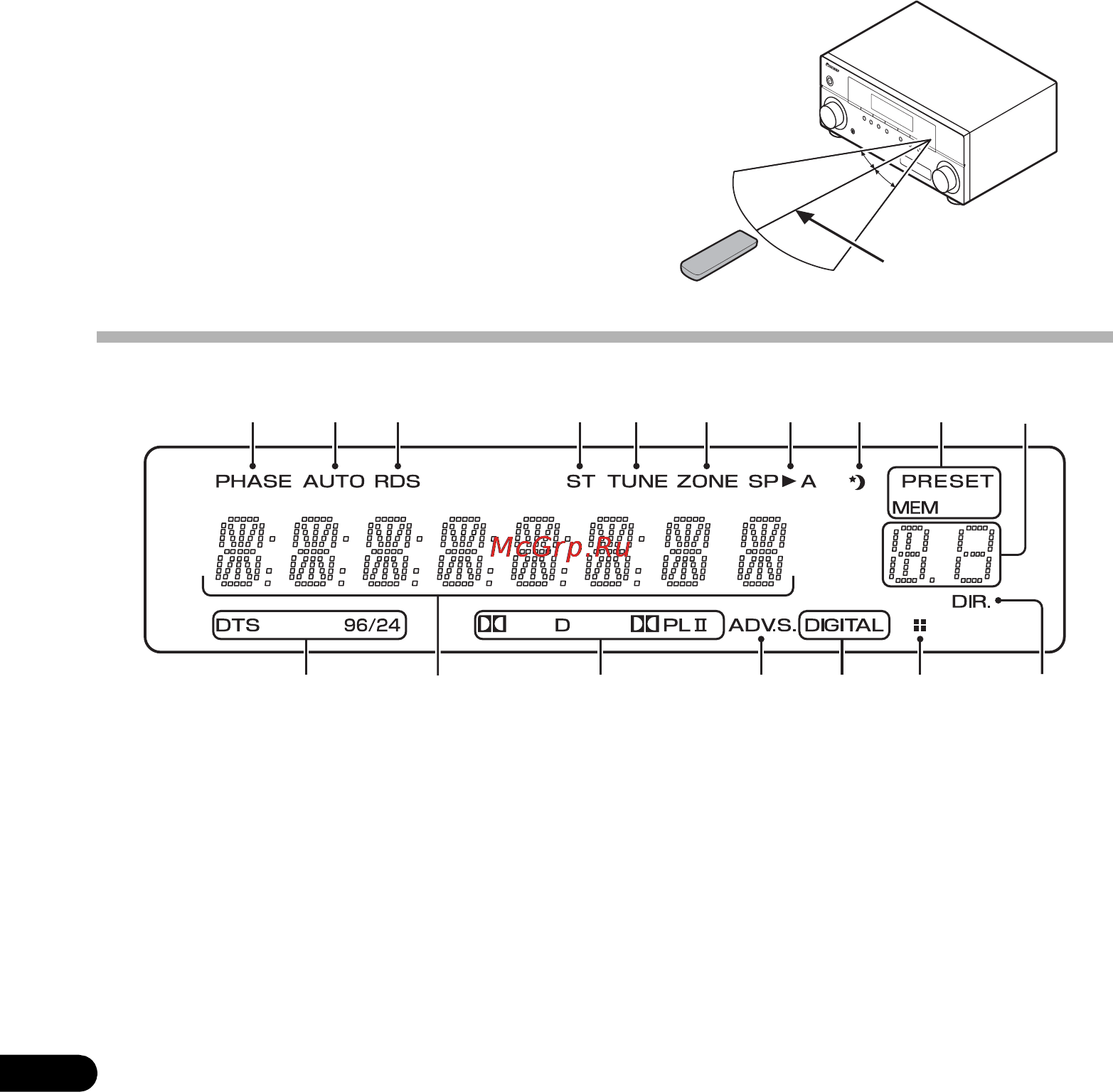

30°
30°
7 m
1 2 43 5 6 7 8 910
11 1312 14 15 1716
