Controls and displays02
8
En
STANDARD SURROUND
Press for Standard decoding and to switch
between the various 2 Pro Logic II options
(page 26).
8 MULTI ZONE controls
If you’ve made MULTI-ZONE connections (see
MULTI-ZONE listening on page 36) use these
controls to control the sub zone from the main
zone (see Using the MULTI-ZONE controls on
page 37).
9
SPEAKERS
Use to change the speaker system on or off.
When the SP OFF is selected, no sound is
output from the speakers connected to this
receiver.
10
PORTABLE
audio input jack
Connect an auxiliary component using a stereo
mini-jack cable (page 22).

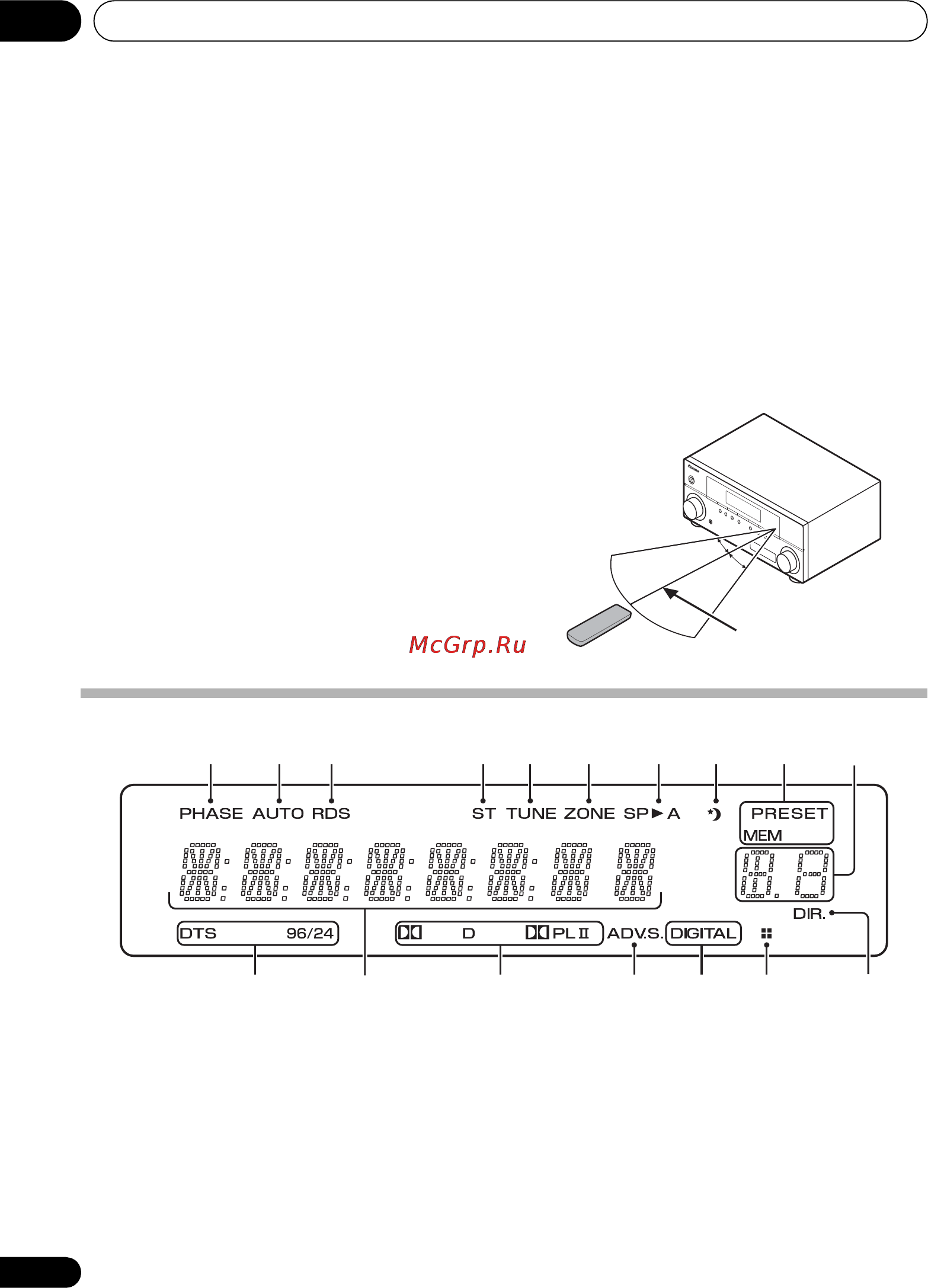

Operating range of remote control unit
The remote control may not work properly if:
• There are obstacles between the remote
control and the receiver’s remote sensor.
• Direct sunlight or fluorescent light is
shining onto the remote sensor.
• The receiver is located near a device that is
emitting infrared rays.
• The receiver is operated simultaneously
with another infrared remote control unit.
Display
1 PHASE
Lights when the Phase Control is switched on
(page 29).
2 AUTO
Lights when the Auto Surround feature is
switched on (see Auto playback on page 26).
3RDS
Lights when an RDS broadcast is received
(page 40)
4ST
Lights when a stereo FM broadcast is being
received in auto stereo mode.
5TUNE
Lights when a broadcast is being received.
30°
30°
7 m
1 2 43 5 6 7 8 910
11 1312 14 15 1716
VSX-420_SY_En.book 8 ページ ２０１０年３月１９日 金曜日 午前９時３７分
